Современные двигатели: можно ли их починить?

Список операций, выполняемых при капитальном ремонте ДВС, долгое время сохранялся практически неизменным. Расточка и хонингование цилиндров, постелей коленвала и распредвала, восстановление плоскостей ГБЦ и блока, шлифовка и восстановление геометрии коленвала, замена втулок клапанов и восстановление геометрии седел, клапанов и втулок. Еще оставались мероприятия по ремонту серьезно поврежденных узлов и, конечно, замена элементов поршневой группы, поршней и колец, элементов ГРМ, помпы и уплотнений. Сложно? Современные двигатели могут потребовать вдвое больше операций.

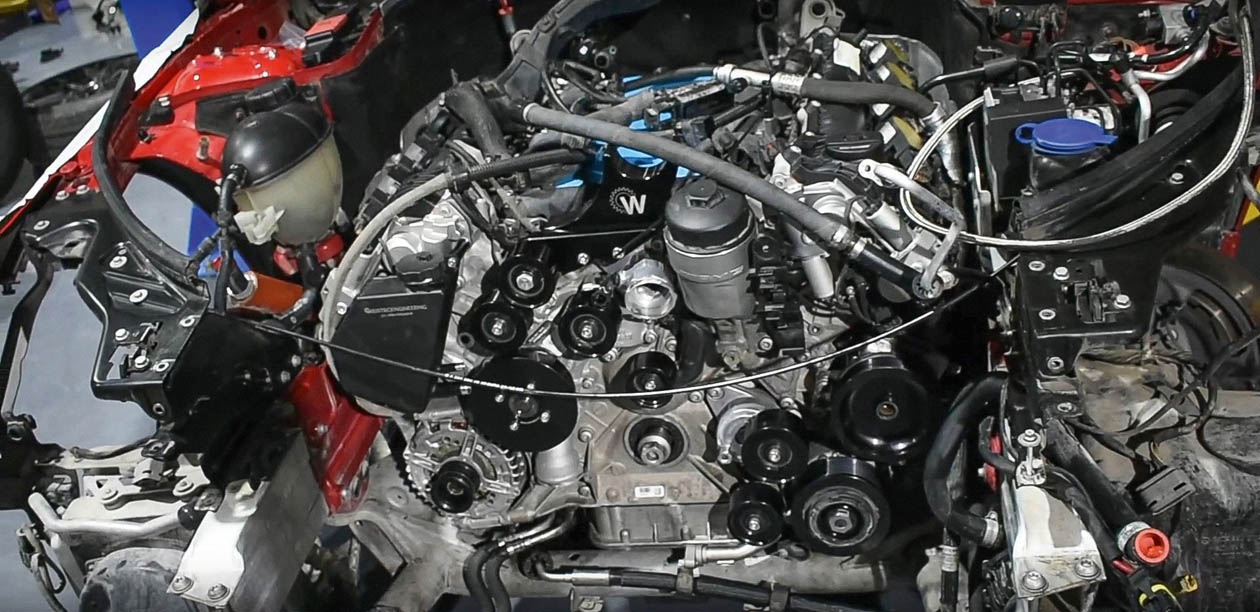

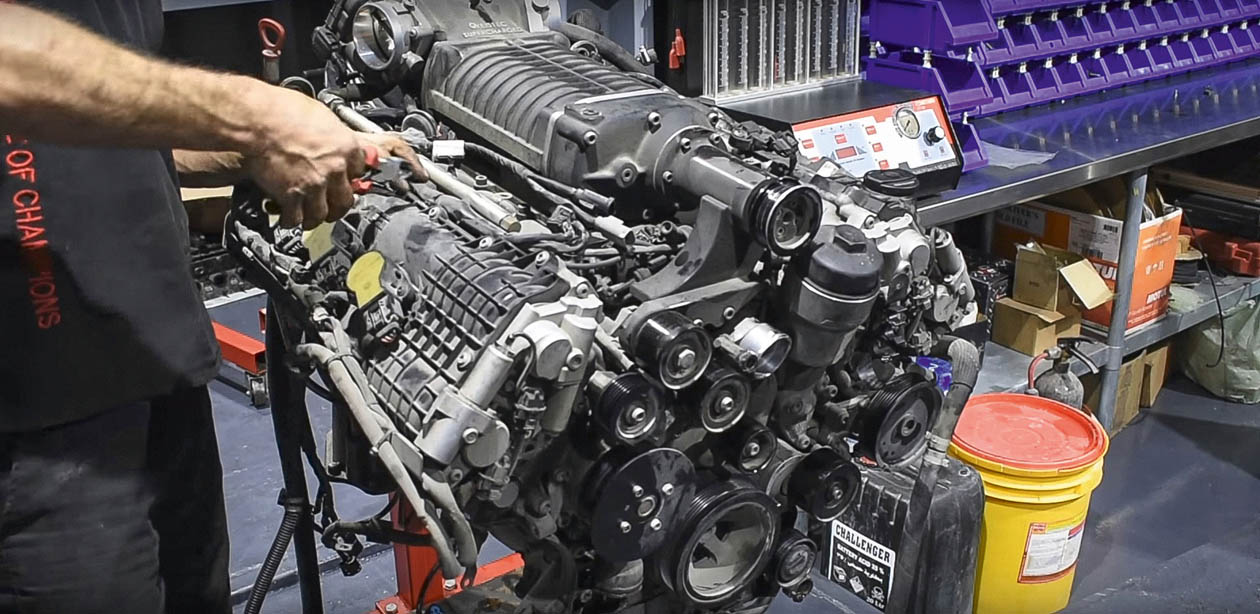

Что мы называем «современным двигателем»? С уверенностью можно сказать, что это агрегат с регулируемыми фазами ГРМ, с регулируемой длиной впускного коллектора и катколлектором, часто в алюминиевом блоке, с балансирными валами, часто с турбонаддувом и непосредственным впрыском и обычно с пластиковым впуском. А у дизельных моторов почти наверняка будет система CommonRail и турбины с регулируемой геометрией. У моторов премиум-марок в дополнение окажутся регулируемые маслонасосы и отключаемые цилиндры, хитрая компоновка, электроприводы помпы и маслонасоса.

С определенной степенью вероятности ремонтных размеров поршневой группы у подобных двигателей не будет, только несколько размерных групп и ремонтные комплекты коленвала, а также возможность восстановления седел клапанов. Ремонт в этом случае потребует проверки значительно большего числа узлов и целого ряда точек их установки и крепления, а заодно и замены огромного количества навесного оборудования. Что придется сделать для восстановления надежной работы современного силового агрегата? И насколько список работ будет больше, чем у «классических» моторов из прошлого века?

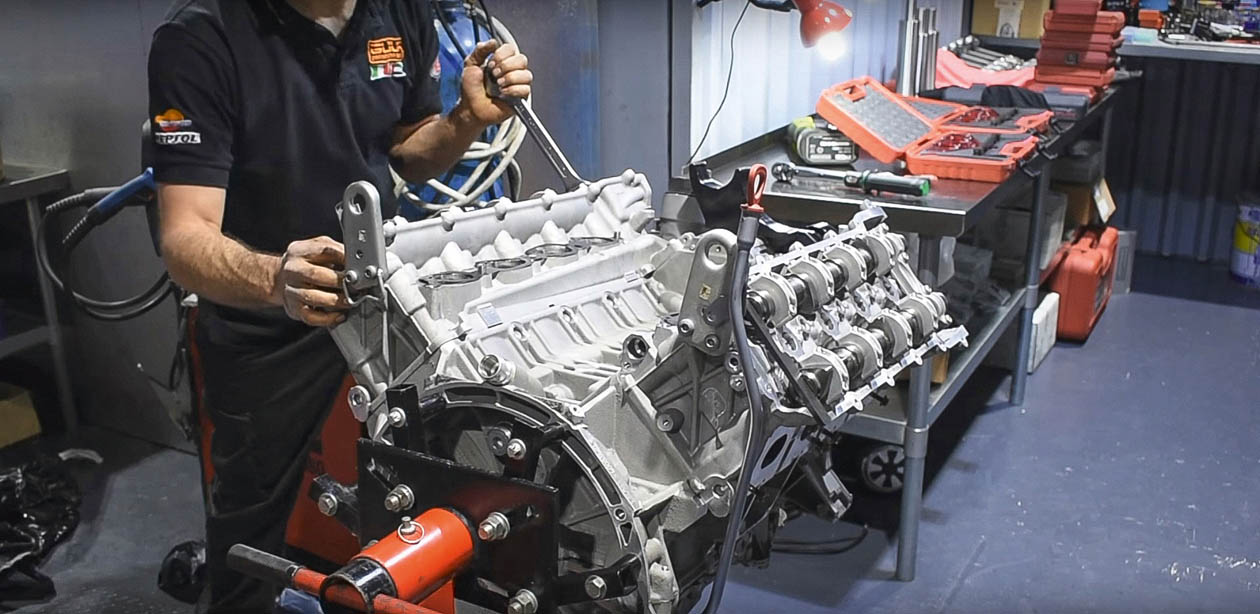

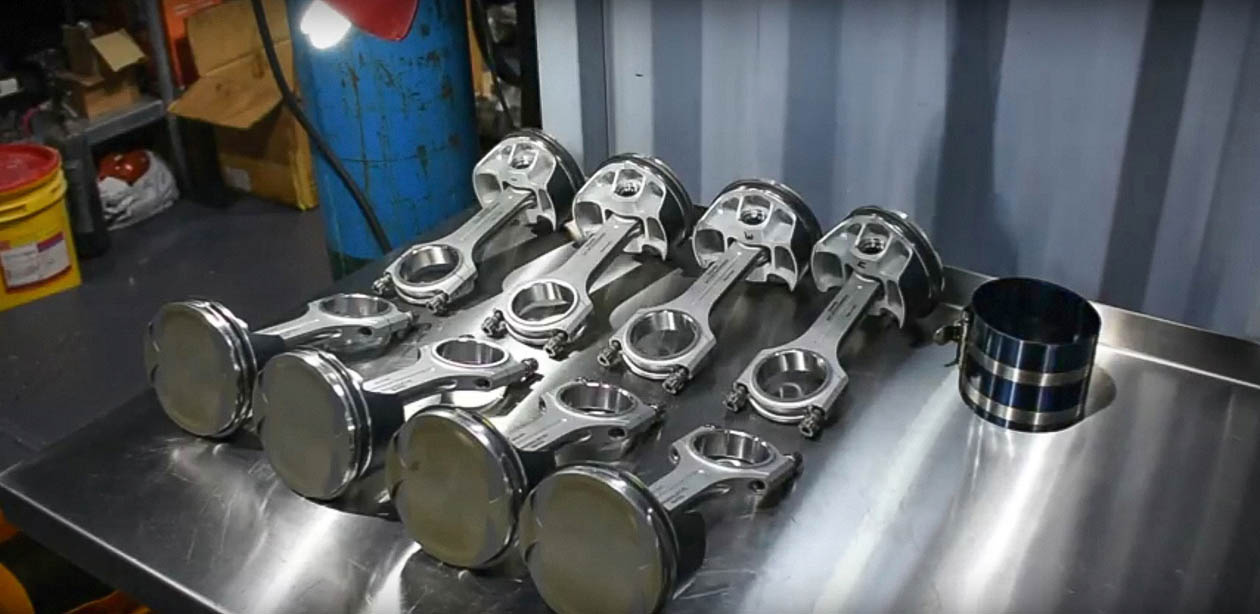

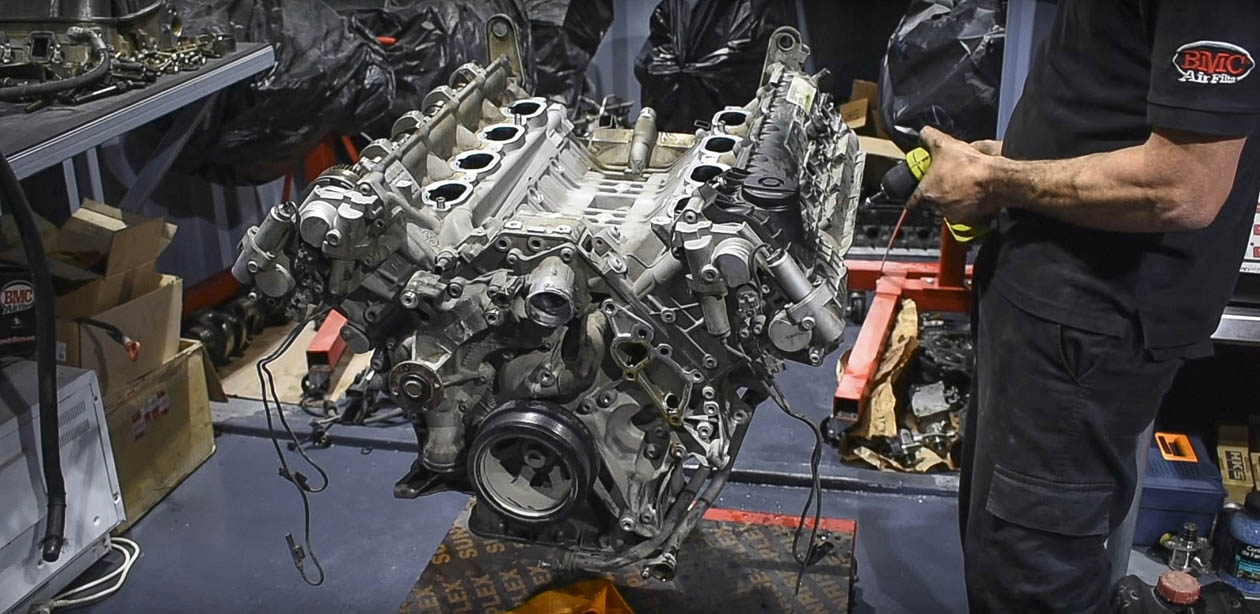

Базовая операция при капитальном ремонте — это восстановление геометрии поршневой группы, а также работы над блоком цилиндров и коленчатым валом. Даже если блок чугунный или имеет чугунные гильзы, простая расточка обычно бесполезна: нет ремонтных размеров поршней и колец. Индивидуальный заказ, как правило, дорог и может не обеспечить нужного качества и ресурса. Остается только произвести гильзовку блока цилиндров. Эту же операцию придется проделать, если алюминиевый блок имеет технологии упрочнения стенок, не предусматривающие наличия ремонтных размеров и восстановления отдельной гильзы, такие как: напыление, alusil, FRM, nicasil и тому подобные покрытия с повреждениями хотя бы в одном из цилиндров. Для покрытий, наносимых с использованием плазменного напыления или гальваники, возможно локальное восстановление, но оно применяется редко.

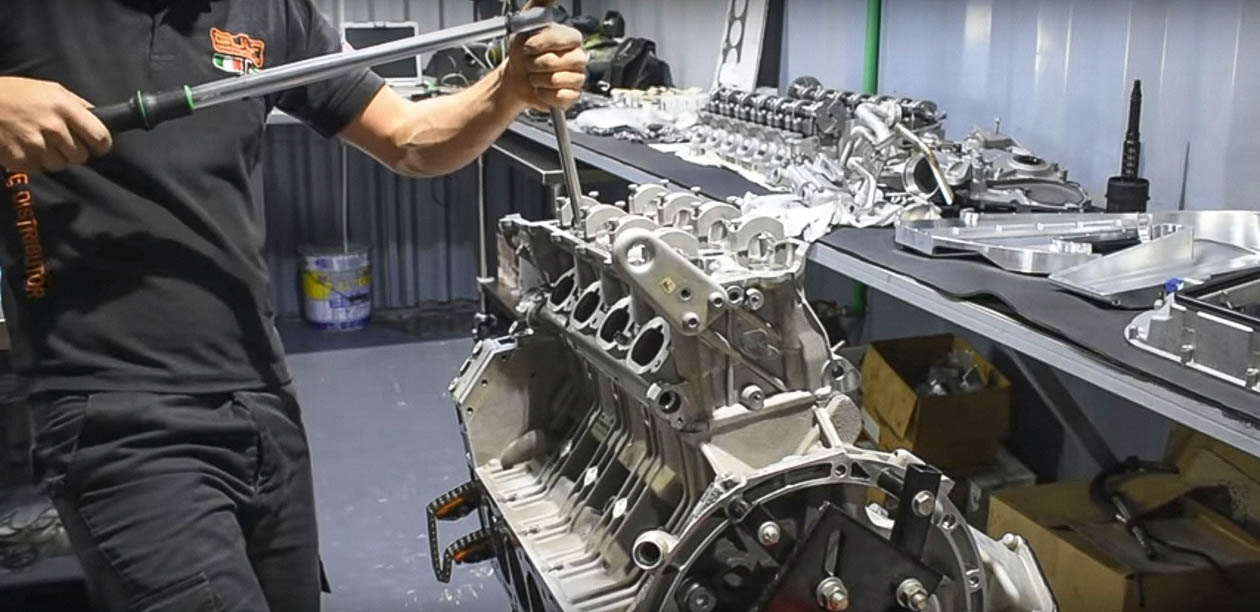

Ряд легкосплавных блоков потребуют также целого набора операций по восстановлению резьбы для болтов, заворачиваемых с программируемой вытяжкой, или просто высоконагруженных соединений. Для блоков, изготовленных прессованием, обязательна проверка на микротрещины и герметичность. И конечно, обязательна промывка «рубашки» системы охлаждения. Для блоков цилиндров со встроенными балансирными валами также потребуется дефектовка и замена их подшипников или самих блоков валов.

Часто необходима замена крышки ГРМ или другие внешние элементы в связи с обновлением, улучшением характеристик и устраненными недостатками. А порой пластиковые детали просто не подлежат повторной установке из-за коробления поверхностей или растрескивания.

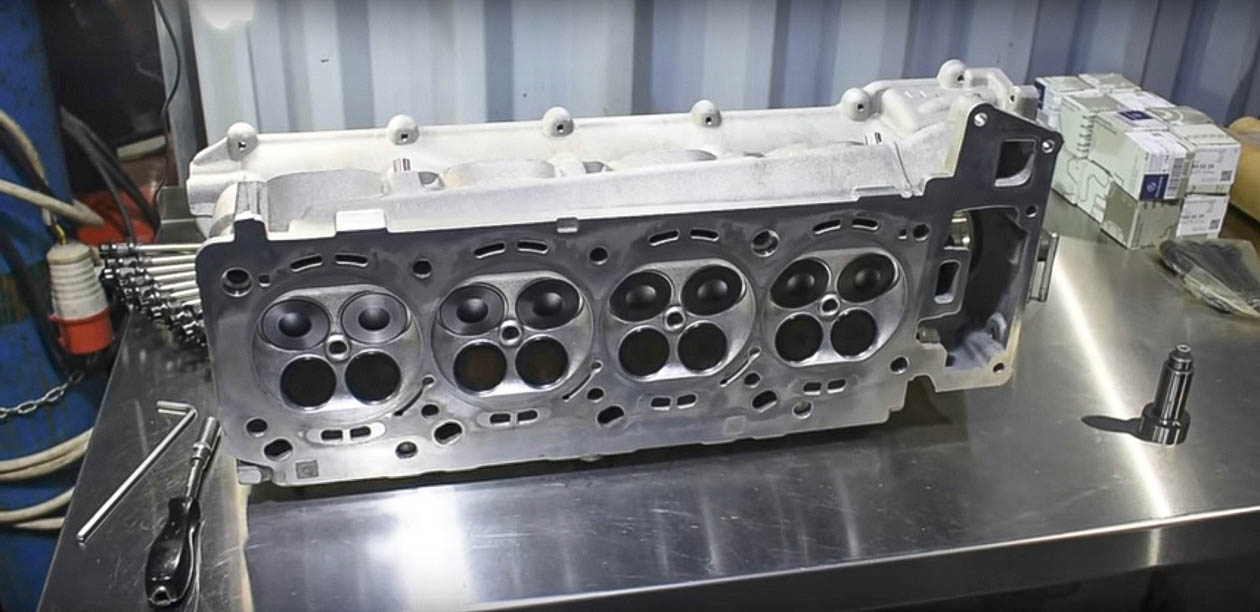

Ремонт головки блока цилиндров тоже потребует большего числа операций. Тут и чистка всех каналов от масляного шлама и нагара, и проверка на герметичность, и проверка посадочных мест всех клапанов, и тому подобные операции. Часто потребуется восстановление плоскостей, работающих с сальниками распредвалов, если они не выполнены в виде отдельной детали.

Работы с клапанами, их седлами и втулками часто осложняются тем, что эти элементы не ремонтируются, поскольку изготовлены из керамики или с помощью металлокерамической матрицы (MMC), и потому они вырезаются и заменяются на ремонтные целиком, даже при небольших нарушениях геометрии.

Начинка ГБЦ также подвергается серьезной ревизии. Так, замена распредвалов требуется все чаще, даже несмотря на внедрение схем ГРМ с отсутствующим трением скольжения, например на роликовых рокерах. Меняют или ремонтируют регуляторы фаз (фазовращатели) и их клапана управления, сальники систем подачи масла и фильтры. Часто требуют чистки и ремонта каналы системы EGR, если они выполнены непосредственно в теле ГБЦ или блока, как на моторе Mercedes M271. Меняются, дефектуются и чистятся также сопутствующие этой системе детали, клапаны EGR и теплообменники.

Такая деталь, как маслонасос, постепенно превращается в расходный материал. В целом ряде моторов их рекомендуется менять, не доводя до максимального износа, а уж после капремонта точно потребуется новый маслонасос, а заодно его цепь и блок балансирных валов в комплекте.

Такие элементы передовых двигателей, как электрические помпы и разнообразные соленоидные клапаны регулирования давления масла, требуют замены в обязательном порядке. Термостаты тоже превратились в расходный материал, причем менять придется чаще всего все вместе с патрубком, датчиками, системой подогрева и даже собственным приводным ремнем.

Серьезных работ почти наверняка потребуют впускная и выпускная системы. Помимо случавшихся и раньше трещин выпускного коллектора, новым моторам грозит поломка катализаторов. Эта дорогая деталь имеет ограниченный срок службы, а если мотор расходует масло или регулярно запускается при очень низких температурах, катализаторы выходят из строя куда раньше прогнозируемого срока. При повреждении они также способствуют быстрому износу поршневой группы, поставляя пыль сначала через EGR, а затем и непосредственно через выпускные клапаны. Сажевые фильтры у дизельных моторов тоже добавят хлопот при ремонте. Если прожиг невозможен, то потребуется их замена.

Впускной коллектор у очень многих моторов имеет изнашиваемые элементы вроде заслонок и их привода. Он может потерять герметичность из-за разрушения осей заслонок и даже протирания стенок. При установке требует обязательной чистки (особенно у машин с системами EGR), ремонта всех систем изменения геометрии или попросту замены. Добавляют расходов не меняющиеся отдельно от коллектора датчики. Удивительно, но дроссельная заслонка также постепенно переходит в разряд узлов с ограниченным сроком службы: датчики положения заслонки и электропривод все чаще не поставляются отдельно и не являются ремонтопригодными.

Топливная система современного мотора тоже устроена сложнее, чем карбюратор или даже распределенный впрыск, и требует большего внимания. Такие элементы, как насос ТНВД бензиновых и дизельных моторов, форсунки непосредственного впрыска, рампы с датчиками давления, зачастую потребуют серьезной проверки и ремонта, если нужна гарантия качественной работы силового агрегата.

Даже система вентиляции картера у современных моторов не так проста. У атмосферных двигателей появляются как минимум PCV-клапаны, требующие регулярной замены, а если двигатель с наддувом, то протяженность трасс вентиляции возрастает в разы — в них появляются клапаны и почти всегда присутствует так называемая маслоловушка.

Современные поршневые группы создают достаточно большой поток картерных газов, а требования к большим интервалам замены масла заставляют конструкторов улучшать газообмен в картере для предотвращения раннего старения масла. Как итог — большая нагрузка на систему вентиляции, низкий ресурс трубок, высокие требования к качеству ее работы и потери масла при неисправностях.

Каков итог?

Как можно увидеть, ремонт современного мотора представляет собой обширнейший комплекс сложнейших операций, которые многократно увеличивают стоимость не только из-за применения дорогих и высокотехнологичных узлов и компонентов, но и за счет заметно увеличившегося количества трудозатрат. Стоит учитывать и то, что все работы должны выполняться с очень высоким качеством механической обработки и использованием специальных сборочных материалов, приспособлений и при высокой чистоте. Так что стоит много раз подумать, прежде чем покупать по бросовой цене «под восстановление» современную машину с отметкой «требуется небольшой ремонт двигателя».
