Все нюансы замены цепи ГРМ: чем она лучше, а чем хуже ремня

«У меня цепной мотор!» — нередко с гордостью говорят автовладельцы о своей машине, подразумевая исключительную надежность такого агрегата и отсутствие технических проблем с «вечной» цепью. На самом деле цепной привод газораспределительного механизма имеет как свои плюсы, так и целый ряд минусов. А при сегодняшнем уровне развития технологий производства ремней ГРМ еще не известно, какой привод окажется надежнее. Вместе со специалистами СТО «Дилижанс» мы прошли все этапы замены цепи ГРМ на бензиновом турбомоторе 2.0 TFSI и выяснили немало интересного.

Что такое ГРМ?

Газораспределительный механизм ДВС обеспечивает своевременный впуск в цилиндры свежей порции топливной смеси и выпуск отработавших газов. Принцип работы основан на синхронизации действий компонентов газораспределительного и кривошипно-шатунного механизма посредством передачи крутящего момента от коленвала к распредвалу как раз с помощью ремня или цепи.

На заре автомобилестроения этот процесс осуществлялся с помощью зубчатого зацепа, то есть, проще говоря, набора шестеренок. Однако инженеры хотели уменьшить вес агрегатов, а потому довольно быстро перешли на ременной и цепной привод, каждый из которых со временем совершенствовался. Именно из-за того, что технологии создания материалов развивались то в цепном, то в ременном направлении, опережая друг друга, до наших дней в равной степени применения дошли оба варианта.

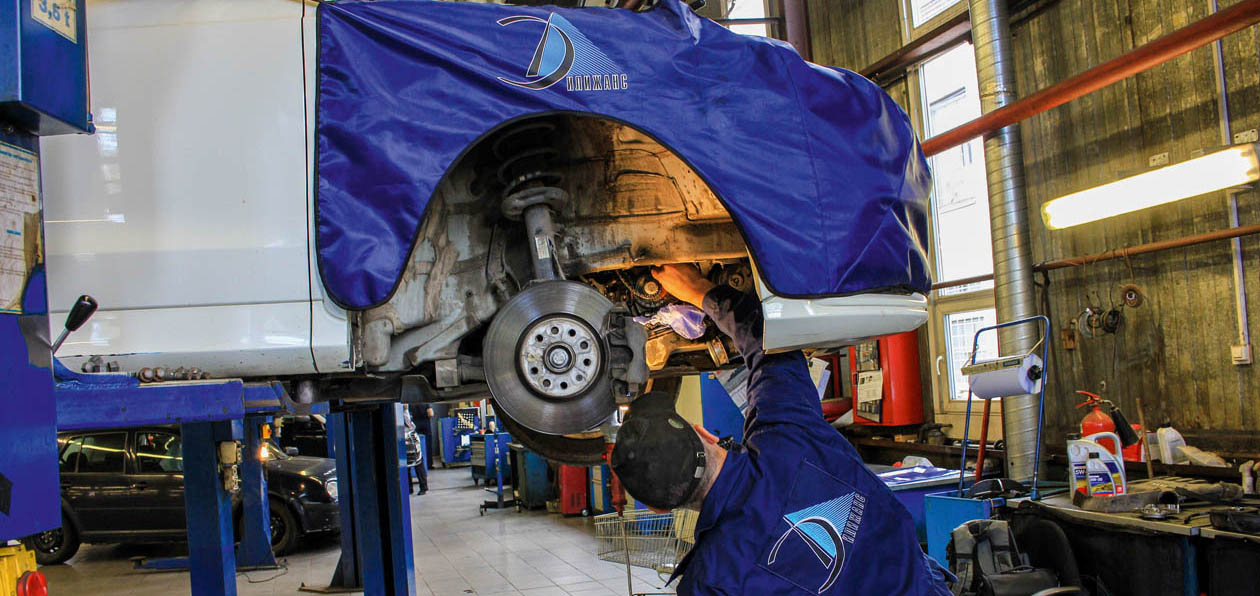

Несмотря на то что по регламенту любая цепь ГРМ рассчитана на весь срок эксплуатации автомобиля, меняется она по износу. В среднем этот показатель с учетом российских условий составляет 150–170 тыс. км. Есть двигатели, где цепь может не выдержать и 100 тыс. км, а есть и такие, где механизм гарантированно ходит не меньше 250 тыс. км. На фото — Audi Q3 2.0 TFSI, которой потребовалась замена на пробеге 155 тыс. км.

То есть сегодня нет принципиальной разницы между характеристиками ремня и цепи?

Как ни крути, а железная цепь, работающая в масляной ванне, и без рывковых нагрузок ходит все-таки больше, чем ремень. Это связано с материалами и технологиями изготовления последних. Стальная ударопрочная цепь в меньшей степени подвержена внешним воздействиям. Однако, вопреки заблуждениям, никаких «вечных» цепей не существует. В силу их конструктивных особенностей и режима эксплуатации цепь требует обязательной замены при критическом растяжении. Игнорирование данного действия приводит к перескоку цепи или даже обрыву, в результате чего поршни «встречаются» с клапанами.

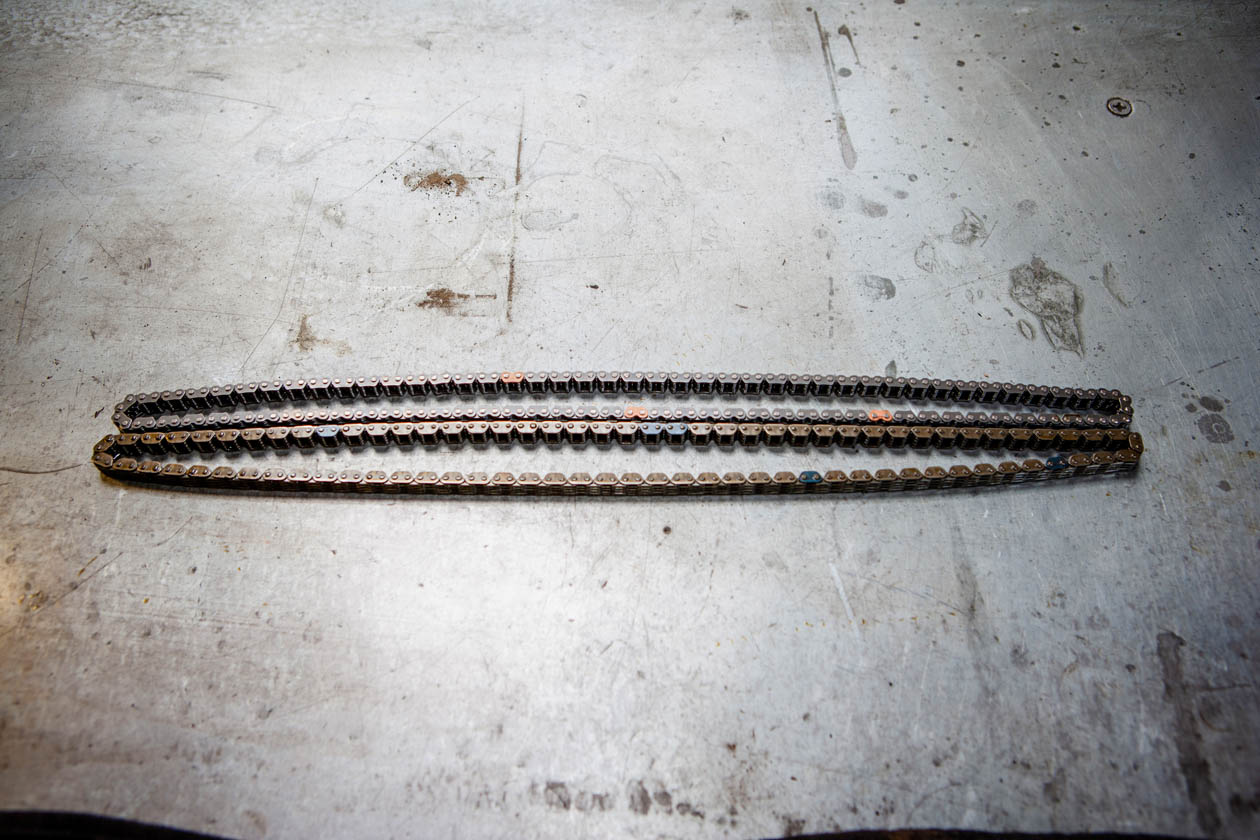

Главным слабым местом цепи являются подшипники скольжения, то есть детали, с помощью которых соединяются звенья цепи. Соединения и их упоры несут вибрационную нагрузку, и со временем втулки изнашиваются, цепь растягивается и появляется люфт. Уже он, в свою очередь, механически воздействует на шестерни, на которых появляются следы выработки на зубьях. Именно поэтому при замене цепи ГРМ часто требуется и замена шестеренок, потому что работа новой цепи на изношенных зубьях даст не лучший эффект.

На самом деле, например, температурные нагрузки практически не критичны и для современных ремней, а вот механические воздействия ремни могут не пережить. Кстати, изламывать новые ремни перед установкой, проверяя на гибкость, категорически запрещено, поскольку внутри них применяются стекловолоконные ткани.

Важное преимущество ремня ГРМ — то, что у него есть строгий регламент замены (60–80–100 тыс. км). Пропуск даты регламентной замены тут же отправляет автовладельца в зону риска, а выполнение замены дает возможность забыть о проблеме до следующей даты. У цепи ГРМ никакого регламента замены нет: к каждому ТО придется прибавлять работы по определению износа цепи.

Как определить износ цепи?

Глобальной сложности в определении износа цепи нет. На современных двигателях могут быть специальные смотровые окошки, где видны деления натяжителя цепи. Как только они достигают определенных значений, цепь требует замены. Если окошка нет, можно провести осмотр цепи и ее натяжителя эндоскопом.

Кроме того, опытный механик спокойно может выявить износ цепи на слух, поскольку изношенная цепь при работе издает специфический призвук, который ни с чем не спутать. Он появляется из-за того, что на холодном запуске плохо работает система удержания масла, в этот момент цепь работает не от натяжения и имеет избыточный свободный ход, что может привести к перескоку цепи и повреждению двигателя.

Еще один метод определения износа цепи — расположение распределительного и коленчатого вала. Если оно превышает определенные градусы, то получается рассогласование, которое может изнашивать цепь.

Зависит ли износ цепи от типа двигателя — турбированного, атмосферного, рядного или V-образного?

Зависит. Основная нагрузка на цепь ГРМ ложится при старте, когда ей нужно сдвинуть с места все валы. Чем больше по объему и размеру мотор, тем, соответственно, больше нагрузка, выше износ. V-образные двигатели имеют две головки блока, которые также добавляют нагрузки. А вот наличие турбонаддува на ГРМ почти не влияет, поскольку турбина включается в работу уже на заведенном моторе. Разве что из-за меньшей степени сжатия на турбомоторах старт чуть проще. Собственно, на равномерном ходу износ и цепи, и ремня минимальный.

Не стоит забывать, что механизм ГРМ состоит не только из цепи. Различные пластиковые элементы конструкции ГРМ также изнашиваются, поскольку и они сопротивляются температуре и химической среде, а потому тоже требуют замены.

Насколько сложно заменить цепь ГРМ?

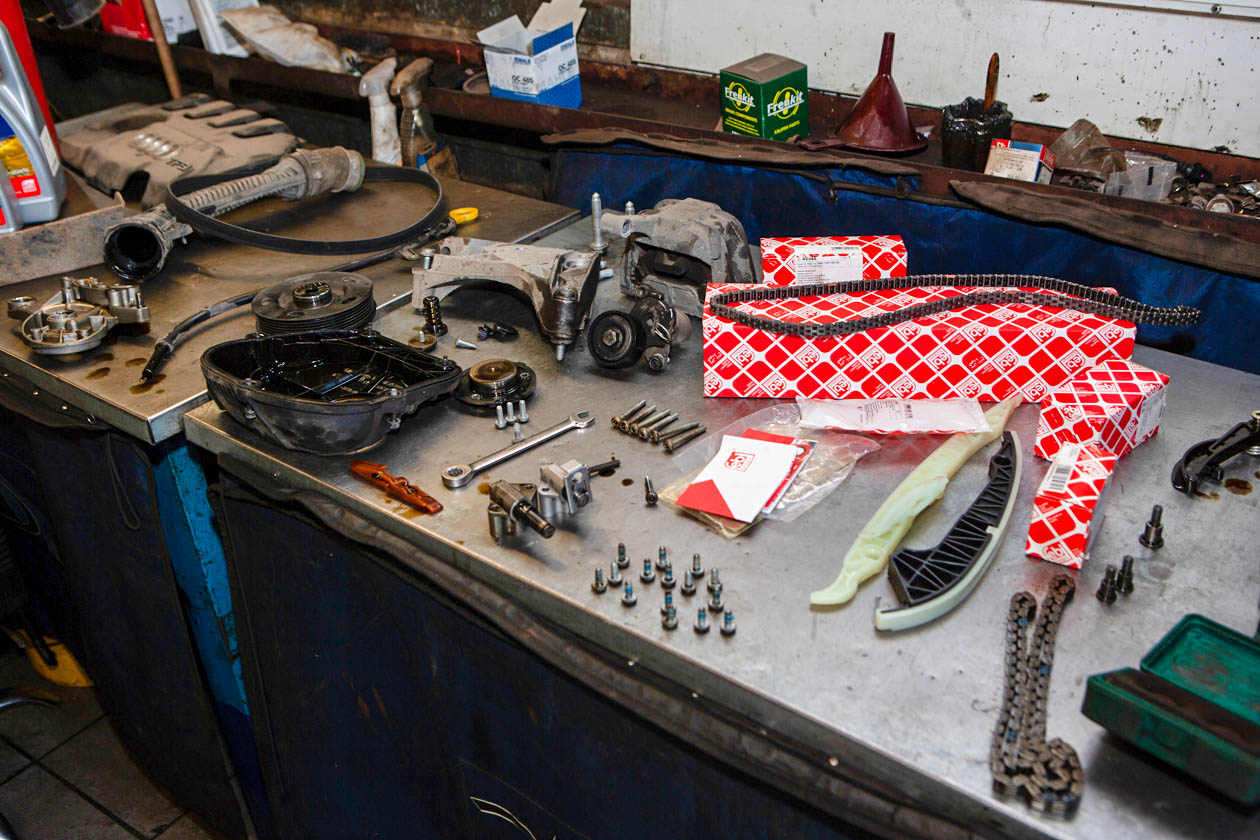

Сложнее, чем ремень. Главная причина заключается в том, что ременной привод ГРМ, как правило, находится снаружи двигателя, а цепной — внутри. Именно поэтому для замены цепи приходится около часа разбирать все «окружение» механизма ГРМ, а также снимать защитные крышки двигателя, которые, как правило, одноразовые. Таким образом, и по нормо-часам, и по количеству запчастей замена цепи ГРМ всегда более сложная, более долгая и более дорогая процедура.

Кроме того, конструкции некоторых моторов, например Audi или BMW, имеют в приводе не одну, а сразу три цепи: отдельно привода ГРМ, отдельно масляного насоса и отдельно распредвалов. Например, по регламенту замена системы цепей в двигателях BMW выполняется со съемом двигателя со всеми вытекающими по разбору и стоимости.

Замена цепи ГРМ, особенно на автомобилях премиум-класса, — процедура недешевая. Со всеми дополнительными работами и запчастями она может вылиться в несколько десятков тысяч рублей даже на независимых СТО. У официальных дилеров Audi замена комплекта цепи ГРМ на Q3 2.0 TFSI будет стоить около 60 000 рублей.

Редакция журнала "Движок" выражает благодарность СТО "Дилижанс" и компании Febi за помощь в подготовке материала.
