Тестируем пыльники ШРУСа для Lada: ATP, Hofer, Weber, TSN, Trialli, БРТ, «Трек», «Хорс» и NTN-SNR
Представьте ситуацию: при очередном повороте руля вдруг раздается пугающий металлический хруст и автомобиль не двигается с места — произошло разрушение внутренней части наружного ШРУСа из-за попадания воды и песка. А виной всему разорвавшийся пыльник шарнира равных угловых скоростей. Спросите себя, когда вы в последний раз производили его осмотр на предмет целостности? А ведь автопроизводители рекомендуют делать периодические осмотры защитных чехлов для предупреждения дорогого ремонта.
Пыльник ШРУСа — недорогая, быстро заменяемая в условиях автосервиса и очень важная деталь, которая в случае повреждения может привести к дорогостоящему ремонту и обездвиживанию автомобиля. Стоит всего лишь слегка надорвать его, и внутрь, на трущиеся пары шарнира равных угловых скоростей, сразу попадает пыль, соль, грязь и вода, которые приводят к очень быстрому разрушению движущихся частей. Обычно разрушается сепаратор, а также происходят задиры на обойме и шариках.
Мы решили провести небольшой тест, для которого нами было закуплено 16 пыльников наружного ШРУСа для переднеприводных моделей ВАЗ 2108-2170 — по два каждого бренда. А также для сравнения был приобретен комплект пыльников мирового производителя на достаточно распространенную иномарку Nissan Pathfinder/Navara, по размерам похожих на пыльники для автомобилей Lada.
При покупке, кстати, пришлось столкнуться с особенностями бизнеса по-русски: изделия почти поголовно не имеют упаковки, часть производителей не заморачивается с присвоением фирменных номеров и предоставлением хоть какой-то информации о продукте и его изготовителе. Ко всему этому добавляются непонятные условия хранения и перевозка этих компонентов в картофельных мешках. И это не метафора! Видимо, одним из факторов такого отношения к запчастям является их бросовая стоимость. В нашем случае цены на чехлы для наружного ШРУСа для большинства автомобилей Lada находятся в пределах от 150 до 300 рублей.
АТР
Страна производства — Россия
На пыльнике есть фирменный знак и маркировка 2110-2215030-01. Указан материал >GR<, что свидетельствует об использовании нитрильного каучука в качестве сырья для изготовления. Упаковки нет.
Hofer
Страна производства — Китай
Данный пыльник был взят из комплекта с продаваемым ШРУСом. На маркировке только номер 2108-2215030.
Weber
Страна производства — Китай
Чехол также был взят из комплекта, продающегося вместе со ШРУСом. На пыльник нанесен торговый знак и номер модели YH-001.

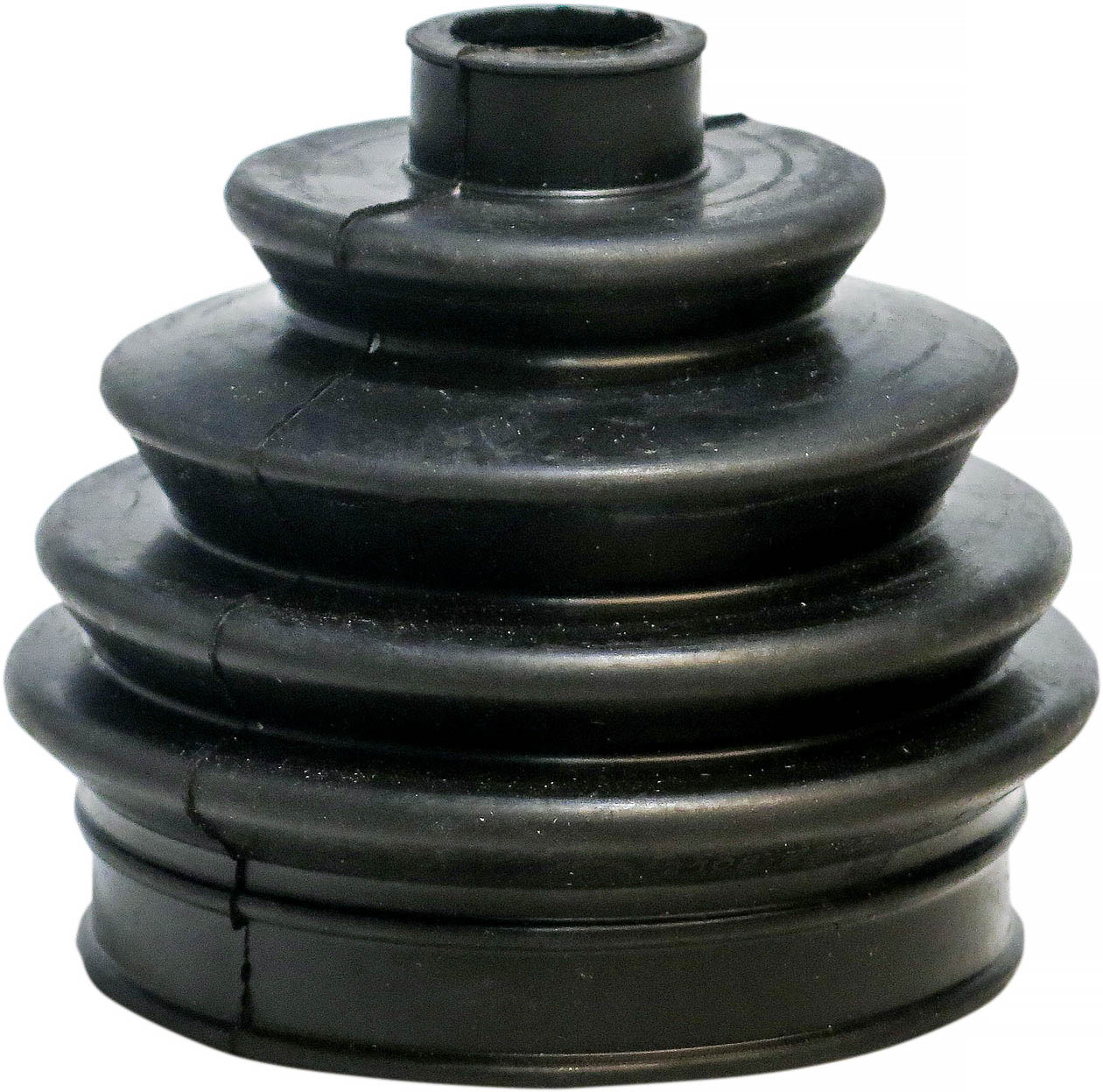

TSN 3.2.1
Страна производства — неизвестна
Данный пыльник продавался в комплекте со смазкой и хомутами в фирменной упаковке красного цвета. Маркировка на пыльнике 2108-2215030. Также указан материал, из которого изготовлена деталь, — хлоропрен каучук >СR<.
Trialli RG 0130
Страна производства — Россия
Чехол ШРУСа упакован в фирменный запаянный пакет с наклейкой. Судя по маркировке >CR<, изготовлен он из хлоропреновой резины. Нанесен номер детали 2108-2215030.

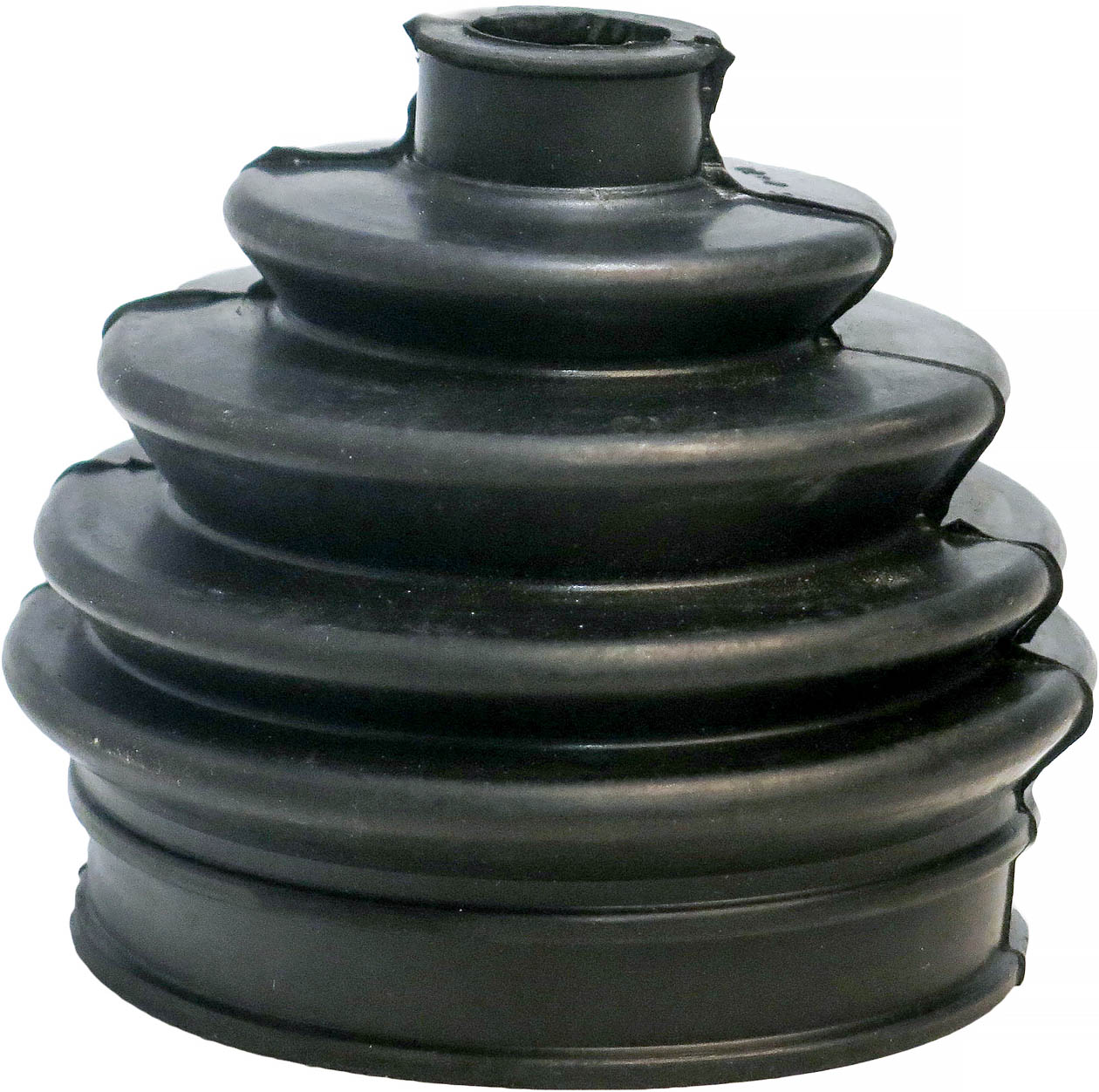

БРТ
Страна производства — Россия
Продается без упаковки. На изделии указан торговый знак, оригинальный номер и название материала — хлоропреновая резина.
«Трек» СВ70-102
Страна производства — неизвестна
Пыльник изготовлен из прозрачного материала. Упакован в фирменный пакет с наклейкой, нанесены логотип и номер изделия 2110-2215030. На упаковке есть информация о гарантии сроком 1 год или 40 тыс. км пробега.
«Хорс»
Страна производства — Россия
Чехол ШРУСа изготовлен из мягкого красного силикона, продается в фирменной упаковке. Есть гарантия в течение 1 года. На самом изделии проставлен номер и торговая марка изготовителя.
NTN-SNR OBK68.003
Страна производства — Франция
Пыльник, выступающий вне зачета, выпускается известным мировым производителем компонентов NTN-SNR, был взят для качественного сравнения с пыльниками для автомобилей ВАЗ.
Чехол ШРУСа упакован в фирменную коробку. На пыльнике указаны месяц, год и страна производства, торговый знак, материал >TE (PEEST)< — полиэфирэфир, который относится к группе полимеров. Пыльник имеет интересную конструктивную особенность: между гофрами сделаны галтели для снятия возникающих напряжений при изгибах чехла в разные стороны.
Испытания
Пыльники всех брендов по одной штуке были помещены в морозильную камеру с температурой –40 ºС и выдержкой 24 часа. Затем пыльники были проверены на хрупкость. Этот этап смогли пройти все представленные чехлы ШРУСа.
Вторым этапом было понижение температуры до –50 ºС и повторение выдержки изделий продолжительностью одни сутки. Затем пыльники снова вынимались и проверялись на хрупкость попыткой резкого сжатия.
Гофра пыльников Weber и AТР рассыпались при такой температуре на мелкие резиновые осколки подобно стеклу. Чехлы Hofer и «Трек», хотя и стали очень жесткими, но при этом повреждений не получили. Остальные образцы выдержали испытания без последствий.
Вторым этапом стала проверка купленных нами образцов на ресурс.
Пыльники смазывались смазкой ШРУСа и устанавливались на специальный стенд для проведения ускоренных ресурсных испытаний. Основным параметром ресурса пыльника, по сути, является количество выдержанных циклов сжатия-растяжения. Поэтому установка представляет собой два вращающихся на подшипниках вала, один из которых имеет привод от электродвигателей, расположенных под углом 45º относительно друг друга (требование ГОСТ Р52924-2008). Частота вращения ведущего вала составляет 1500 об/мин, а зная размер колеса для ВАЗ 2108 (185/60R14), рассчитать предполагаемую скорость движения автомобиля достаточно легко.
Линейная скорость движения колеса определяется по формуле:
ϑ=ωR, где ω – угловая скорость,
которая определяется ω=2πν, где ν – частота вращения.
Размер диаметра колеса легко рассчитывается:
185/60R14=0,185х0,6х2+14х2,54/100=0,5776 м
Скорость линейного движения будет равна:
ϑ=3,14х1500х0,5776=45,34 м/с (163,2 км/ч)
Таким образом, гарантийный пробег в 50 тыс. км на стенде пыльник проходит за 306 часов.
Ресурсные испытания без последствий выдержали только пыльники БРТ, АТР, «Трек», Тrialli, а также чехол NTN-SNR. Остальные разорвались в районе верхней гофры.
Пыльника TSN хватило всего на 5 часов. Weber продержался сутки. «Хорс» — двое. Hofer разорвался через 91 час испытаний.
Каков итог?
TSN: ресурс менее 1000 км, смысла в покупке нет.
Weber: ресурс около 4000 км километров и слабая морозостойкость.
«Хорс»: хорошая морозостойкость, но ресурс всего 8000 км.
Hofer: проходит около 15 000 км, на морозе задубеет, но не треснет.
АТР: без проблем отходит положенный ресурс, но категорически не переживет сильных морозов.
БРТ, «Трек» и Тrialli: не боятся мороза и гарантированно отходят положенный ресурс (более 50 000 км).
NTN-SNR: также ожидаемо прошел все испытания без единого замечания.
По результатам испытаний можно сделать вывод о том, что половина продающихся пыльников для ВАЗ не сможет отходить и 15 тыс. км. И это при том, что испытания пыльников проводились в лабораторных условиях. В реальности, на машине, они постоянно подвергаются температурному воздействию, УФ-излучению, воздействию реагентов и прочих физических факторов, так что их действительный ресурс можно смело делить еще на два.
На основе проведенных испытаний хотелось бы дать несколько рекомендаций при покупке пыльников:
Не стоит покупать продукцию малоизвестного производителя, особенно из Китая. Ни один пыльник из Поднебесной испытаний пройти не смог. При покупке ШРУСа китайского производства прилагающийся в комплекте пыльник лучше не ставить во избежание быстрого разрыва чехла, иначе вскоре придется покупать весь комплект повторно. Экономить на покупке не стоит. Двухсотрублевый пыльник может привести к покупке и установке нового ШРУСа.
Пыльник ШРУСа подвержен физическому воздействию, особенно при выезде за город и съезде с асфальта. Производители автомобилей рекомендуют после каждого съезда с дороги осматривать защитные чехлы подвески и трансмиссии. Периодически стоит производить осмотр пыльников, так как они более подвержены более быстрому выходу из строя, чем сам шарнир.
