Так охлаждаются суперкары: особенности систем охлаждения спортивных авто

Система охлаждения — непременный атрибут любого автомобиля. Слишком много энергии при движении машины вынужденно преобразуется в тепло. Двигатель и трансмиссия требуют обязательного активного охлаждения, как и тормозная система, мощные электрические компоненты и система кондиционирования. А чем отличаются от «обычных» системы охлаждения суперкаров? Ведь эти автомобили одновременно мощные, компактные и предельно облегченные. Какие интересные технические решения встречаются в их конструкциях?

Поддерживать температуру мотора мощностью свыше 300 л. с. совсем не простая задача, особенно когда он работает на полной мощности, а скорости невысоки. И динамические возможности современных суперкаров очень сильно зависят от температуры наружного воздуха.

Зачастую повысить мощность двигателя не позволяет так называемый «тепловой пакет» — показатель мощности рассеивания систем охлаждения двигателя и трансмиссии, а не возможности силовых агрегатов. Казалось бы, на высокой скорости проблема охлаждения не должна стоять так уж остро: радиаторы продуваются воздухом. Но и тут особенности конструкции скоростного автомобиля вносят свои нюансы. Аэродинамические свойства машины во многом зависят от возможности создания граунд-эффекта, а безопасное движение — еще и от работы тормозных механизмов. Не на последнем месте и банальное аэродинамическое сопротивление, а также общая обтекаемость, их тоже приходится учитывать. Как в таких условиях обеспечивается стабильная работа всех систем?

Для суперкара аэродинамическая проработка кузова — это основа всего. В том числе и качества работы системы охлаждения. И «классические» решения с расположением радиаторов под капотом, в передней части машины, не в чести. Даже у моделей с передним расположением двигателя дизайн радиаторов и аэродинамическая проработка существенно отличаются от стандартных.

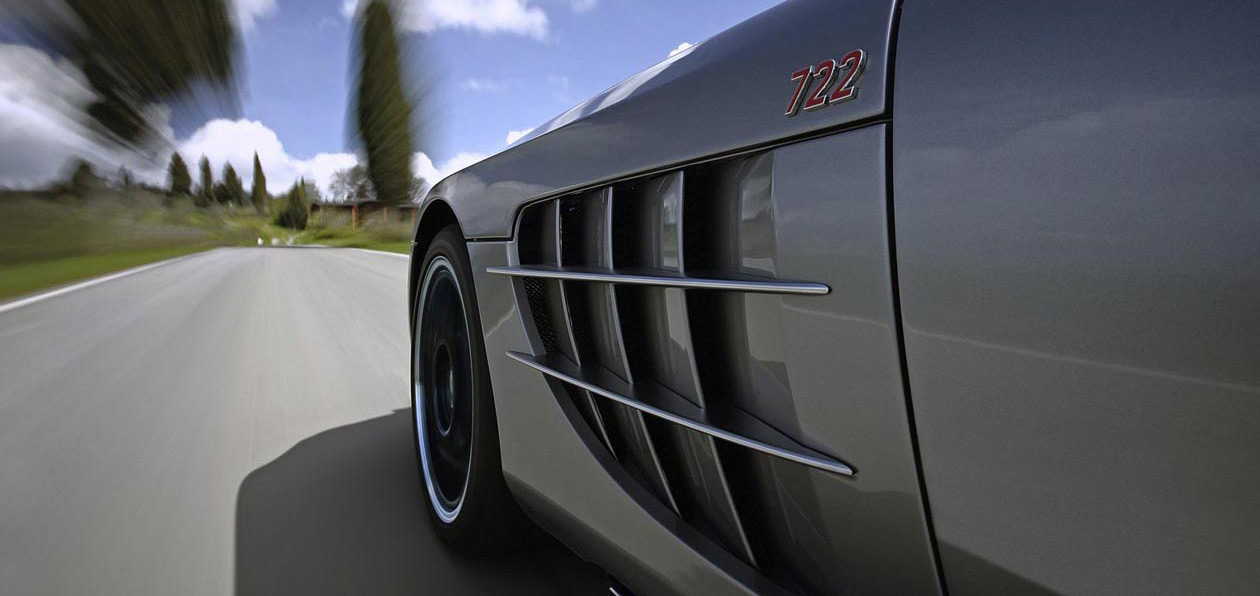

Так, передняя часть Mercedes SLR McLaren W199 стандартна только на первый взгляд. Тут расположен основной радиатор, жидкостный радиатор интеркулера с двумя электропомпами, большой радиатор трансмиссии и маслобак двигателя — применена система с сухим картером, и масло сначала охлаждается в секции основного радиатора, а затем еще снижает температуру в корпусе бака, который выполнен с большой оребренной поверхностью.

Для лучшей работы днища кузова часть воздуха с радиаторов отводится вверх через капот, и пакет радиаторов скомпонован таким образом, чтобы «правильно» распределить потоки. Двигатель находится в пределах колесной базы, и объем, занимаемый системой охлаждения, в несколько раз больше, чем у типичных легковых машин. Конструкция радиаторов принципиально от обычной не отличается. Алюминиевое «ядро» и пластиковые бачки можно увидеть на большинстве серийных суперкаров. Цельноалюминиевые детали широко предлагаются только в качестве тюнинга и на машинах практически единичной сборки. Электровентиляторы системы также вполне стандартны, разве что заметно мощнее обычных, имеют лучшую аэродинамику и меньшую массу.

У машин с задним и центральным расположением силового агрегата в большинстве случаев используется достаточно компактная система охлаждения с боковым и задним расположением радиаторов охлаждения двигателя и наддувочного воздуха. Так поступают, например, Audi на модели R8, McLaren на модели P12, и так устроены почти все модели Ferrari с центральным расположением двигателя.

Но вот создатели Porsche 911 сделали систему охлаждения куда более протяженной и расположили радиаторы мотора в передней части кузова. Характерно, что в системе обычно используется не один большой, а несколько малоразмерных радиаторов. Их три у 911, три и у R8, у McLaren радиаторов заметно больше, поскольку используется гибридный привод и в системе охлаждения есть еще контур охлаждения батарей и инверторов.

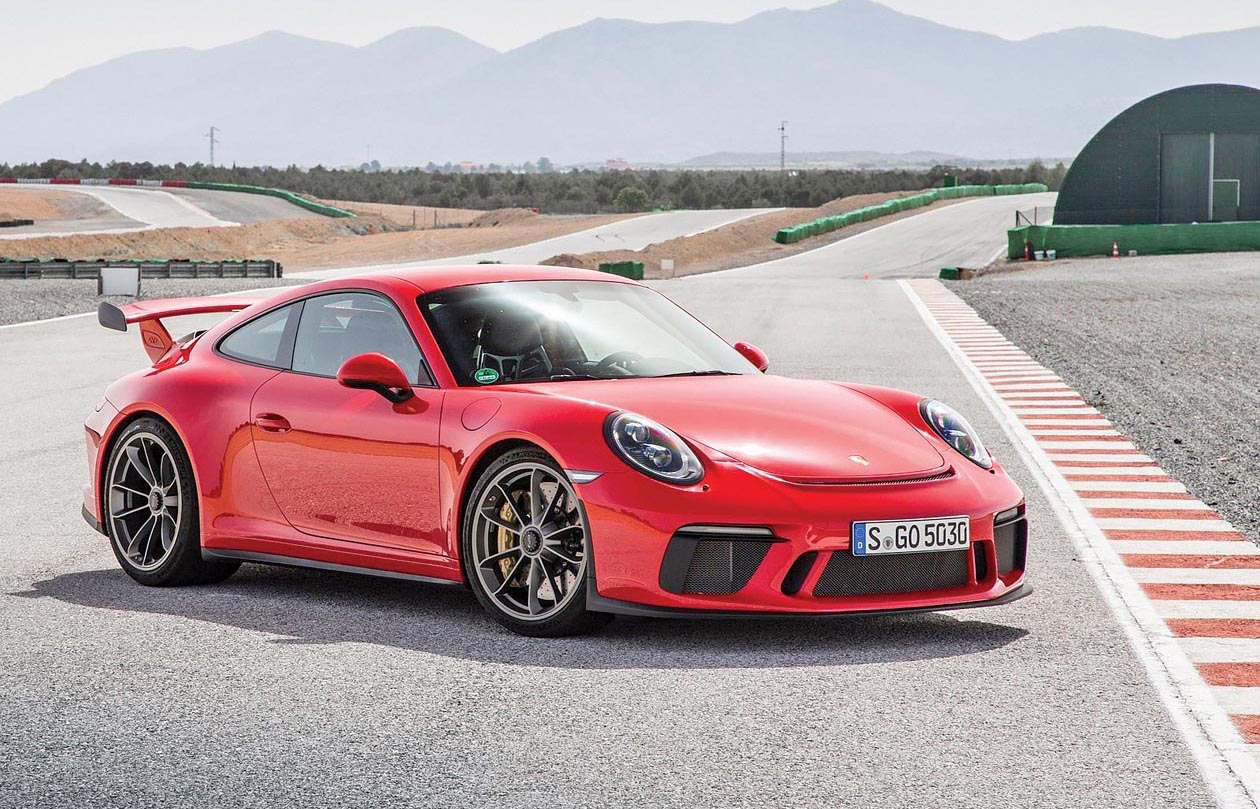

Интересное техническое решение использует Porsche. На модели 911 GT3 у мотора вентилятора радиатора свой индивидуальный блок контроля и управления, что обеспечивает плавное регулирование его производительности и более широкие возможности подстройки и диагностики. А еще боковые радиаторы с электровентиляторами выполнены едиными быстросъемными моделями, и забота об аэродинамике проявляется даже в такой мелочи, как колпачок электродвигателя.

При большой протяженности трасс охлаждения и большом количестве радиаторов помпы двигателей являются важной составляющей. Mercedes и Porsche довольствуются стандартной усиленной конструкцией, но с профилем лопастей, оптимизированным для предотвращения кавитации. При оборотах мотора более 7 тыс. падение производительности может стать фатальным.

Весьма интересная конструкция у Audi R8 с мотором V10: маслонасос с помпой и термостатом объединены в единый модуль с пониженной частотой вращения, который приводится в движение цепью. И в любом случае не обходится без дополнительных электронасосов — они позволяют обеспечить стабильную циркуляцию жидкости в больших блоках цилиндров и прокачивать охлаждающую жидкость через радиаторы при малых оборотах коленчатого вала.

Также важной их функцией является предотвращение закипания большого, сложного и очень теплоемкого мотора после выключения, а при наличии турбин насосы занимаются и их охлаждением. В системах жидкостного охлаждения наддувочного воздуха на моторах Mercedes SLR и McLaren P12 используют многоконтурные системы охлаждения с выделенным низкотемпературным контуром. Причем система охлаждения Mercedes двухконтурная, а на McLaren контуров уже три — еще один нужен для охлаждения и подогрева электронных систем и батареи гибрида.

Маслорадиаторы двигателя и трансмиссии — непременный атрибут суперкара. Эти детали присутствуют и на двигателях обычных машин, но разница в масштабе. Маслорадиатор АКПП серии 722.6 Mercedes SLR по размеру сравним с основным радиатором малолитражки, а в системе охлаждения масла Audi R8 радиаторов несколько, включая водомасляный теплообменник и обычные воздушные. Охлаждения требует не только АКПП, но и обычная «механика», и даже у редукторов зачастую есть собственные радиаторы для масла или встроенные жидкостные теплообменники.

Важная составляющая системы охлаждения — ее рабочее тело, иными словами, антифриз. На экстремальных машинах зачастую применяются весьма нестандартные составы. Цель одна — заставить систему охлаждения работать максимально эффективно при наименьших затратах мощности, но помимо этого есть еще несколько факторов. Во-первых, в самых продвинутых моторах часто используются сложные сплавы на основе магния и других активных металлов. В этом случае предотвращение коррозии является очень важной задачей и типовые составы антифризов могут не справиться. А еще «суперкаровскому» антифризу полагается быть чуть более текучим и обеспечивать лучший теплообмен. Улучшение этих параметров на доли процента уже обещает серьезный выигрыш в работе, но обойдется оно очень недешево. Впрочем, Mercedes, Audi и Porsche устраивают вполне стандартные, пусть и не самые дешевые антифризы. А вот если у вас Ferrari или McLaren, то рекомендации, как и полагается эксклюзивным машинам, будут экзотическими.

Среди характерных примет систем охлаждения суперкаров еще и предельно малая масса, широкое использование легких сплавов и пластмасс, а также нестандартных технологий и практически штучный выпуск. Так, Porsche использует вклеиваемые патрубки систем охлаждения на двигателях для снижения массы блока цилиндров. А такая экзотика, как магний, титан и керамика в конструкциях, встречается едва ли не чаще вполне традиционных чугуна и стали. Высокая плотность и малая толщина трубок радиаторов — тоже деталь характерная, не зря на многих машинах защитные сетки радиаторов установлены на заводе.
