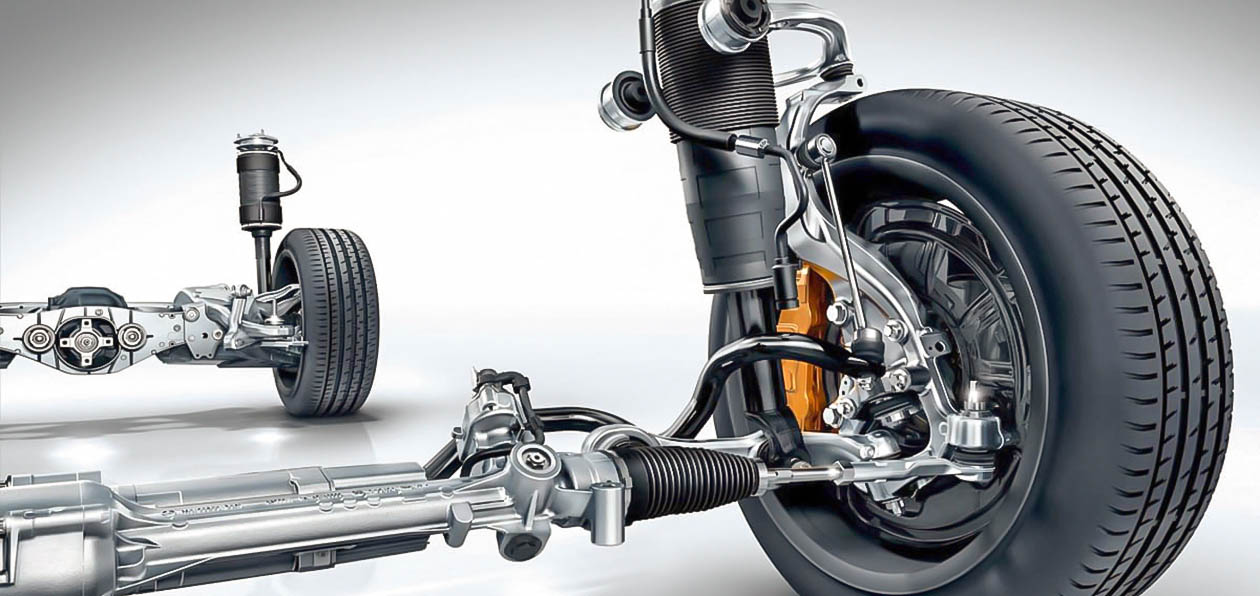

Странные подвески: конструкторские изыски, пошедшие в серию
Подвески современных легковых автомобилей многообразием не радуют. Правят бал буквально несколько вариантов технических решений, которые давно стали стандартом. «Макферсон» в конструкции передней оси с задней скручиваемой балкой или рычажная схема по кругу. Собственно, это почти все разнообразие. Встретить что-то еще на легковых машинах сложно, хотя интересных технических решений в истории автопрома было немало, причем некоторые из них таки дожили до наших дней.
Даже стандартные типы подвесок могут иметь занятные особенности реализации в части конструкции рычагов и упругих элементов. Многие вполне привычные в прошлом решения сейчас уже не встречаются и воспринимаются как экзотика, а какие-то так и не стали массовыми, несмотря на интересную идею в основе. И пусть порой на практике идеи оказываются не столь уж востребованными, нужно отдать должное фантазии конструкторов.
«Обычный» McPherson
Этот тип подвески — один из самых распространенных. В передней подвеске стойки Макферсона можно встретить практически на любых машинах — от малолитражек до представительских авто. Иногда эта схема появляется и на задней оси. Несмотря на повсеместную распространенность и отработанную схему, конструкторы не оставляют попыток что-то улучшить.
Если вы привыкли к стойкам с пружинами, то вас однозначно удивит популярный в прошлом Mercedes W124, у которого амортизаторы есть, а пружин на нем нет. Они стоят отдельно, что немного улучшает условия работы опоры стойки и снижает нагрузку на нее. Правда, конструкция получилась не столь компактной, но на сравнительно крупной машине это явно не было проблемой. А вот на классических Porsche 911 передний «Макферсон» обходится вообще без пружин, тут стоит продольный торсион. Еще более необычно выполнена задняя подвеска машинки Smart первого поколения: тут пару стойкам составляет поперечная композитная рессора.
Схема McPherson — это не только сама стойка, но и нижние рычаги. Сейчас экзотикой выглядят подвески, в которых в качестве нижней опоры используется набор из рычага и растяжки, столь привычный на ВАЗ-2108. Подобное решение давно кануло в прошлое, как и экзотичная конструкция использования в качестве рычага-растяжки стабилизатор поперечной устойчивости. Последние автомобили, в которые применялось такое решение, остались в 1990-х, вроде Audi 100 в кузове C4. Однако шансы увидеть такую подвеску «вживую» все же остаются.
Еще одна интересная машина — Saab 900 второго поколения. Здесь рычаг сделан составным, тогда как на базовой конструкции он был цельным L-образным. Многорычажки не получилось, но техническое решение изящное, хотя обычно разницу в продольной и поперечной жесткости крепления нижнего рычага реализуют за счет сайлент-блоков его крепления.
Одним из технических ограничений подвесок «Макферсон» является конструктивно обусловленная связь между углом наклона оси поворота колеса и стойки, а также плечом обкатки. Поскольку ось поворота конструкции проходит через шаровой шарнир, соединяющий нижний рычаг и шаровую опору стойки, то при уменьшении плеча обкатки ухудшаются эластокинематические параметры подвески, главным образом по изменению угла развала под нагрузкой.
Решение нашлось в отдельном поворотном кулаке подвески. Таким образом, ось поворота колеса оказалась развязана с осью поворота стойки, а значит, появилась возможность уменьшить плечо обкатки и при этом обеспечить хорошие сцепные качества в поворотах при сохранении сравнительно невысокой цены подвески. Именно так устроены подвески RevoKnuckle и HiPerStrut от Ford и Opel, а также подвеска на спортивном Renault Megane RS.
В задней подвеске при изменении нагрузки очень важно изменение не развала, а схождения. Поэтому, сделав нижний рычаг из нескольких элементов, как в настоящих многорычажных подвесках, можно задать и схожую эластокинематику. Так, например, сделала Toyota: три рычага обеспечивают «программирование» схождения в широком диапазоне.
Подвеска с качающимся поперечным рычагом

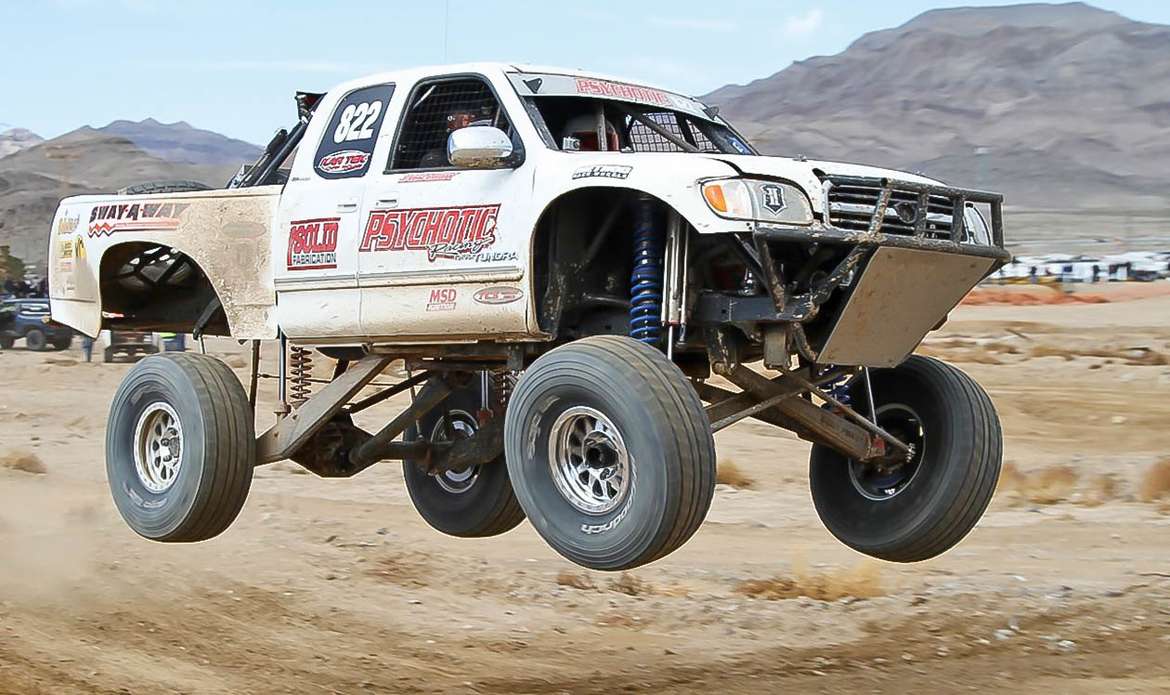

Посмотрите на подвеску Twin I-Beam от Ford. На ней рычаг правого колеса крепится к левой поперечине рамы, а левого — к правой. Получаются очень длинные рычаги — дешево и очень необычно. Причем получилось настолько удачно, что модифицированный вариант Twin Traction Beam использовали для ведущей оси Ford Bronco и Ford Explorer, а также на разных спортпрототипах для бездорожья, которым были нужны огромные хода подвесок и прочность.
Многорычажные подвески
Двойные поперечные рычаги и многорычажные подвески сами по себе могут быть весьма необычными. Как по форме рычагов, так и по их взаимодействию или даже количеству. Но встречаются и конструкции, которые сражают наповал. Например, задние подвески «классических» Jaguar. Вроде бы схема по типу относится к подвескам на двойном поперечном рычаге, но верхнего рычага тут нет. Вместо него используется приводной вал с двумя карданными шарнирами, да еще с вынесенными к главной передаче тормозными дисками. Правда, при такой схеме люфт в карданном шарнире приводит к появлению люфта в подвеске.

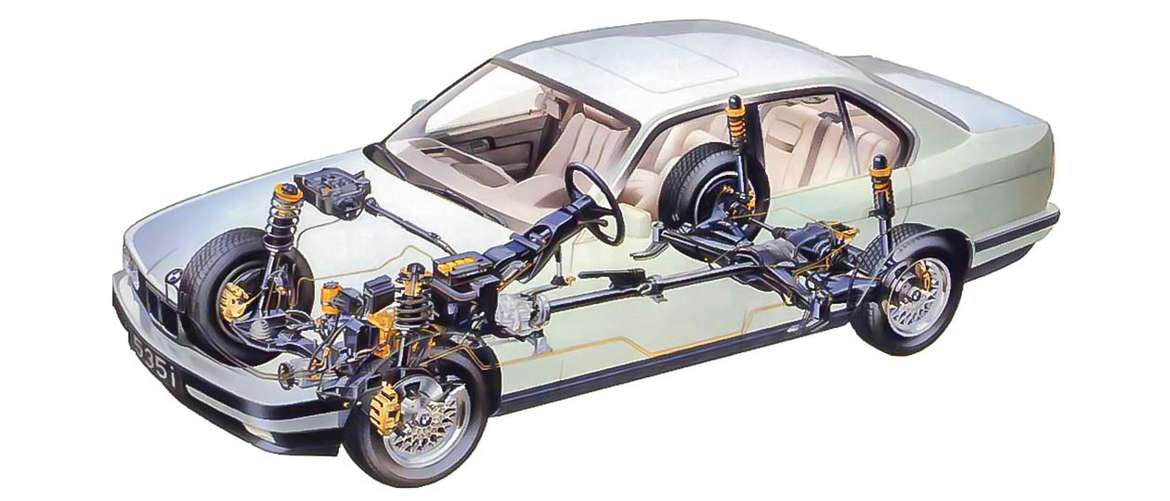

Обычно считается, что многорычажные подвески произошли от подвесок с двойным поперечным рычагом. Многие авторитетно это утверждают, да и картинка первой «многорычажки» от Mercedes W201 подтверждает данный факт. Но на самом деле наиболее распространенный тип многорычажных подвесок произошел от подвески на диагональном рычаге. Все трехрычажные схемы — это симбиоз идей, заложенных в подвеске Opel Omega B и BMW E34. Номинально это подвески с диагональным рычагом, но добавление к ним рычага, отвечающего за развал и задающего изменение этого параметра в зависимости от хода колеса, позволило получить качество «программирования» эластокинематики на уровне пятирычажных подвесок в широком диапазоне ходов и нагрузок.
На первый взгляд ничего необычного не заметно, но в конструктивном плане это очень интересная схема. Помимо задания оси поворота рычага за счет податливости шарниров, обеспечивалось его изменение под тягой, а дополнительный «линк» позволял изменять еще и развал. Просто на вид, но сложно в действии. А разделение диагонального рычага с дополнительной тягой на «почти» продольный и два поперечных позволило сделать качественный скачок, например на BMW E36/Opel Vectra B.
Рессоры и торсионы
Довоенные BMW 328 имели переднюю двухрычажную подвеску со шкворнем. Ее особенность в том, что в качестве верхнего рычага использовалась... рессора. К ее концу крепился шкворень, а сама она была закреплена на раме. Нечто подобное использовалось и на машинах Skoda тех лет, только рессора была вместо нижнего рычага. А в более позднее время подвески на двух поперечных рессорах в роли рычагов применялись и на тракторах.
Обычными стальными пружинами уже никого не удивить. С переменным профилем, двойные, бочкообразные — их перепробовали во всех вариантах исполнения. Пружины из бронзы и углепластика изредка применяются в различных гоночных конструкциях, но в серийных автомобилях такую экзотику не ставят. Зато компания Audi в 2015 году на А6 применила пластиковые пружины, более легкие и не подверженные коррозии.
А вот на машинах Volvo устанавливалась поперечная рессора из композитных материалов в сочетании с задней многорычажной подвеской. Впервые она появилась на модели Volvo 960 после первого рестайлинга в 1994 году, а потом — в 2015-м, на втором поколении Volvo XC90. В Chevrolet Corvette начиная с поколения С4 присутствует такой же элемент. На машинах GM эту схему применяли с 1979-го: на платформах E-body и более поздних W-body.
К композитным упругим элементам с натяжкой можно отнести и резиновые блоки на машинах Morris Mini. Подвеска там была вполне обычная, на двойных поперечных рычагах. Зато вместо пружины и амортизатора работал композитный элемент: изящное решение, но крайне некомфортное для пассажиров.
Торсионы в креплении продольного рычага задней подвески в общем-то тоже не слишком оригинальны. На французских автомобилях Peugeot длительное время применяли в качестве упругого элемента продольные торсионы в сочетании с продольными рычагами. Торсионов в этом случае использовалось два, а в качестве подвижного соединения рычага и поперечной балки подвески устанавливался игольчатый подшипник. Кстати, именно эта особенность стала для конструкции фатальной: подшипники в подвеске оказались крайне уязвимыми.
Зато управляемость французских машин, благодаря не самой удачной кинематике такой подвески, была «интересной»: с сильной избыточной поворачиваемостью. Причем создатели смогли это обыграть как особый французский шарм. Кстати, на модели Renault 16 1965 года подвеска также была торсионной, а для удобства компоновки один рычаг располагался дальше другого аж на 70 мм. При этом длина базы у машины слева была больше, чем справа.
Гидропневматические подвески
Различные варианты гидропневматической подвески, например от компании Citroen, тоже остаются примером крайне оригинальной конструкции, но как экзотика в наше время уже не воспринимаются. Зато подвеска Magic Body Control от Mercedes в своем роде уникальна. Это гидравлическая активная подвеска с функцией сканирования поверхности дороги. Теоретически она может компенсировать любые неровности дорожного покрытия, не говоря уже о простой работе в «активном режиме», когда подвеска не допускает кренов и клевков в процессе движения, а также сохраняет оптимальный дорожный просвет на любой скорости.
Система использует в своей работе датчики оптического диапазона и мощный компьютер. Последний заранее просчитывает настройки всех элементов подвески, подстраивая ее под профиль полотна. В теории Mercedes, оснащенный подобной системой, мог пройти «лежачего полицейского», не сбавляя скорости и почти его не почувствовав. На деле же эффективность системы в целом оказалась не слишком высокой: электроника не всегда распознавала колдобины на дороге, а при высокой скорости не успевала подстроить под них подвеску.

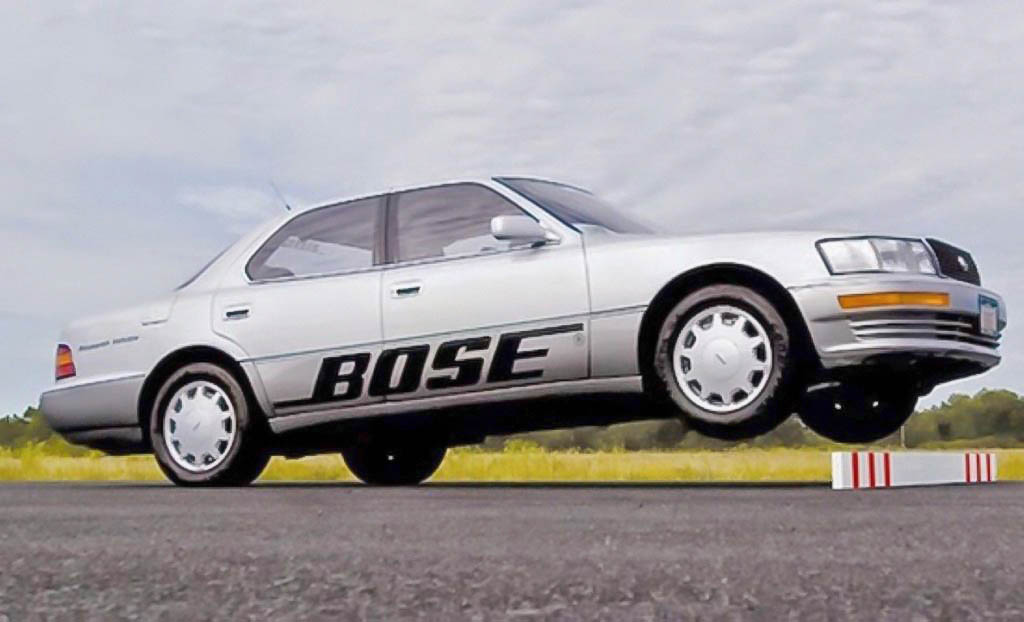

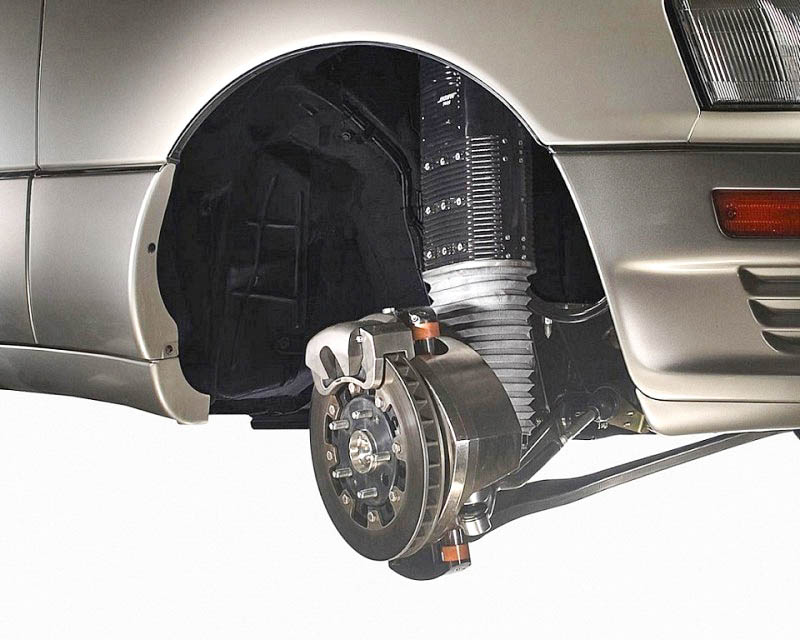

Стоит упомянуть и активную электромагнитную подвеску разработки Bose, которая так и не стала серийной. Зато в 2004 году ее испытывали на машинах Lexus, и результаты были очень многообещающими. Как и система от Mercedes-Benz, эта подвеска с помощью компьютера просчитывала рельеф в колее автомобиля, подстраивая необходимую жесткость подвески и положение колеса. Но, в отличие от чисто гидравлических систем, она могла также при необходимости приподнимать каждую из четырех сторон автомобиля.
