ШРУСы: с чего все начиналось и к чему пришло

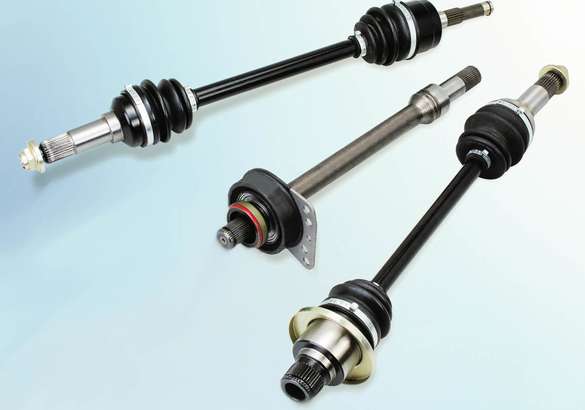

Задача передачи крутящего момента между подвижными валами на автомобилях начала XX века вполне успешно решалась применением сначала цепей, а затем и карданных соединений. Первые полноприводные машины довольствовались карданными соединениями с неравными угловыми скоростями,  поскольку преимущества полного привода перевешивали недостатки в виде вибраций и потери мощности. Например, Spyker HP 60/80 1903 года вполне обходился вовсе без ШРУСов. Однако сегодня представить автомобиль без этого узла невозможно. Вспоминаем, как модернизировался шарнир равных угловых скоростей и что он представляет собой сегодня.

На заре автомобильной эпохи в переднее- и полноприводных машинах использовались сдвоенные карданные шарниры в разных конструктивных вариантах. От простого двойного шарнира до специально разработанных конструкций с кинематикой двойного карданного шарнира, но имеющих принципиально другую конструкцию, например кулачково-карданного шарнира типа «Тракта» или кулачково-дискового шарнира, хорошо знакомого водителям отечественной грузовой техники с полным приводом. Именно эти специализированные конструкции часто называют первыми ШРУСами. К сожалению, ресурс и КПД таких конструкций были очень низкими и не позволяли реализовать массовые конструкции с передачей высокой мощности и большим ресурсом.

Настоящим шарниром с постоянной угловой скоростью стали шарниры типа Вейсс. Конструкция без сепаратора позволяла разместить всего два шара для реализации точек передачи момента, что ограничивало момент и ресурс, но зато КПД оказался значительно выше, чем у кулачково-карданных шарниров, а угол между валами превышал 30 градусов. Карл Вейсс запатентовал конструкцию в 1923 году, а в годы Второй мировой войны именно шарниры этого типа применялись на почти всех полноприводных легких автомобилях, от Willys, Dodge и ГАЗ до Kubelwagen. В настоящее время шарниры такого типа почти не встречаются, разве что на очень старых конструкциях или на грузовиках разработки 60-х годов.

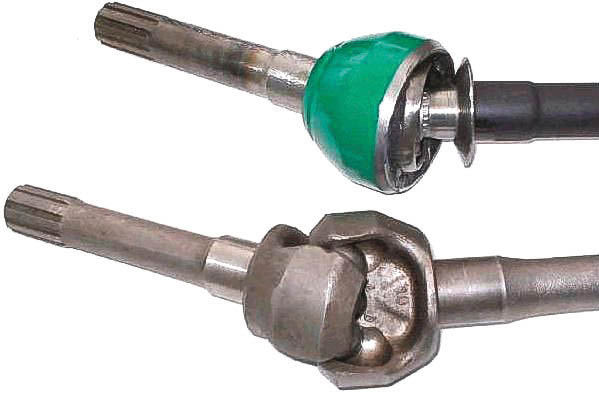

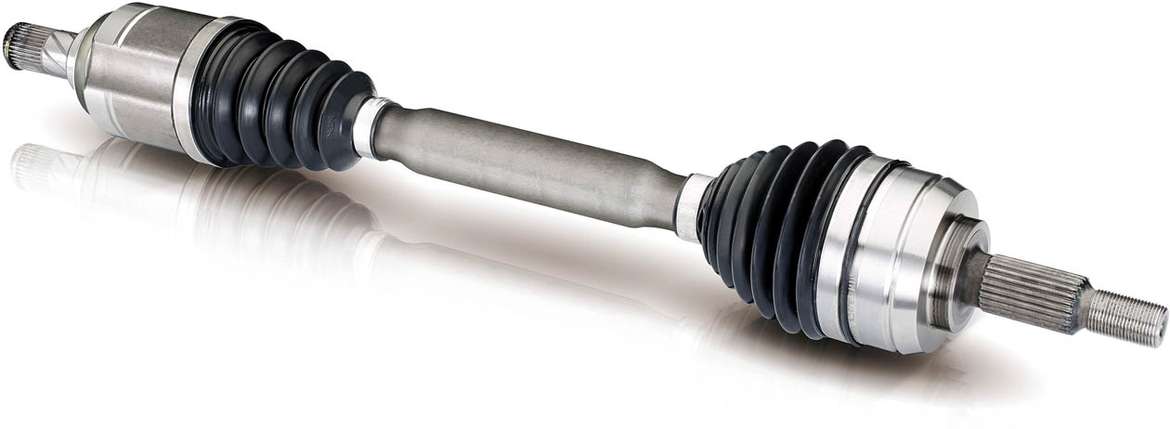

В 1927 году инженер компании Ford Альфред Рцеппа запатентовал шарнир лучшей конструкции, с сепаратором и без вилок. Именно его идея лежит в основе конструкции современных шарниров. Положение шаров в этом шарнире задается отдельной деталью — сепаратором, который удерживает их в плоскости биссектрисы угла между валами. В оригинальной конструкции сам сепаратор был не самоустанавливающимся, его положение задавалось отдельным делительным рычажком.

Развитие этой конструкции можно увидеть в виде шарниров типа GKN — в них нет делительного рычажка, канавки простой формы, как и у Рцеппы, но сепаратор сложной формы позволяет шарикам держать нужное положение. К сожалению, рабочий угол такой конструкции невелик (до 20 градусов), и с увеличением угла между валами сильно снижается КПД, но зато у нее есть податливость в продольном направлении, что важно для компенсации геометрии соединения при рабочем ходе подвески. К тому же шарнир достаточно прост в изготовлении и недорог. По этой причине шарниры этого типа применяют в основном как внутренние в приводах передних колес или в приводе задних колес машин с независимой подвеской.

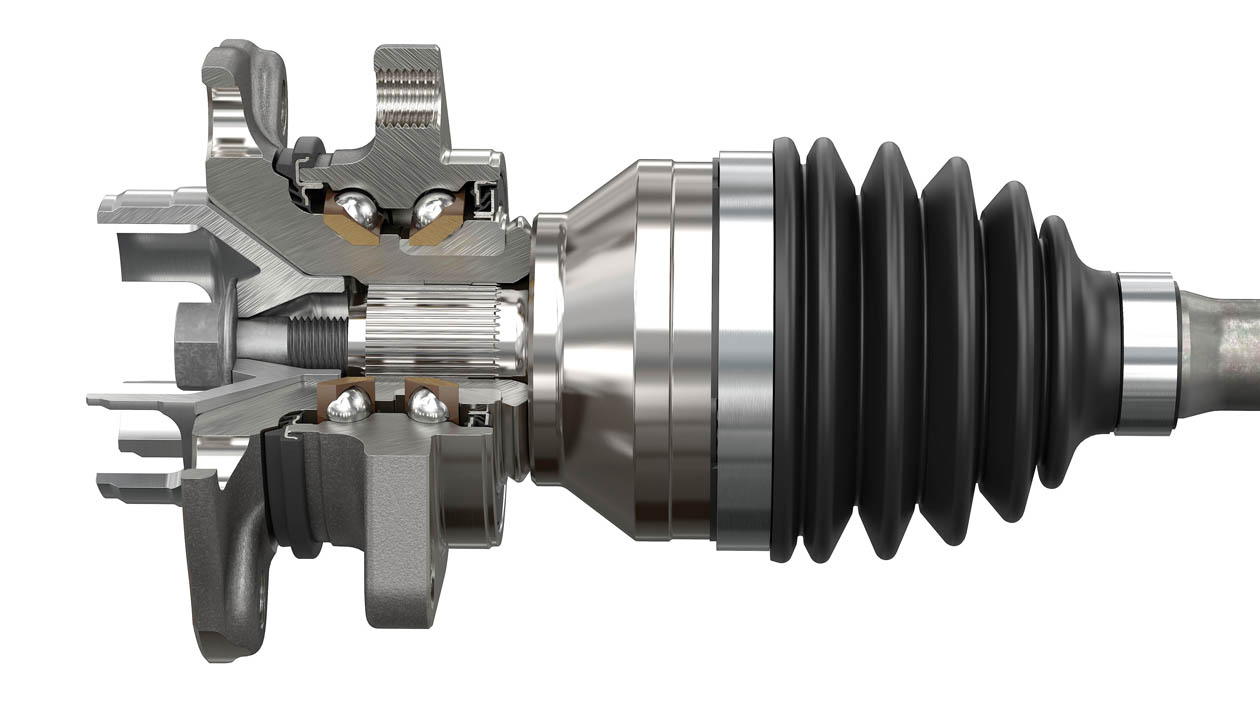

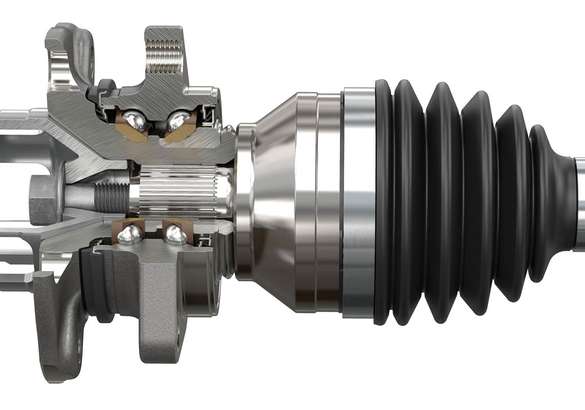

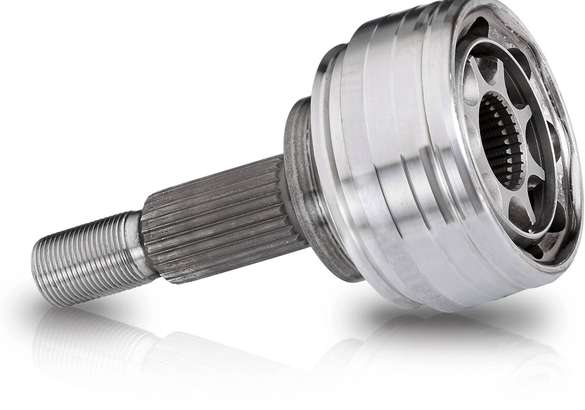

Очень удачным развитием шарнира Рцеппы является и шарнир Birfield. В этой конструкции также используется самоустанавливающийся сепаратор, точнее, самоустанавливаются сами шарики за счет разной глубины канавок в обойме и теле шарнира. Сепаратор воспринимает часть нагрузки по позиционированию. Такая конструкция позволяет увеличить угол между валами вплоть до 45 градусов, имеет высокий КПД при всех углах скрещивания и долговечна. Минусов только два: габариты самого шарнира и высокая стоимость, поскольку деталь требует сложной обработки поверхностей и стали высокой твердости для обеспечения долговечности. И конечно, шарниры такой конструкции не обладают податливостью в продольном направлении, требуют обязательного применения компенсирующей вставки на валу или работы в паре с шарниром, в котором предусмотрена возможность продольного сдвига валов.

Шарниры типа Loebro также наследуют конструкцию Рцеппы, но способ удержания шаров в нужной плоскости новый. На этот раз шары перемещаются в нужное положение, поскольку нарезка канавок в теле и обойме шарнира сделана под углом к плоскости оси вращения. Шарниры этого типа имеют минимальные возможности продольного перемещения валов, но они заметно дешевле шарниров Birfield и, что главное, компактнее, причем сохраняется вполне достаточный угол между валами, а также высокий КПД. Сепаратор в таких конструкциях почти полностью разгружен и в дешевых исполнениях может отсутствовать. Но износ обоймы и тела шарнира в этом случае достаточно большой, поэтому шарнир требует более качественных материалов.

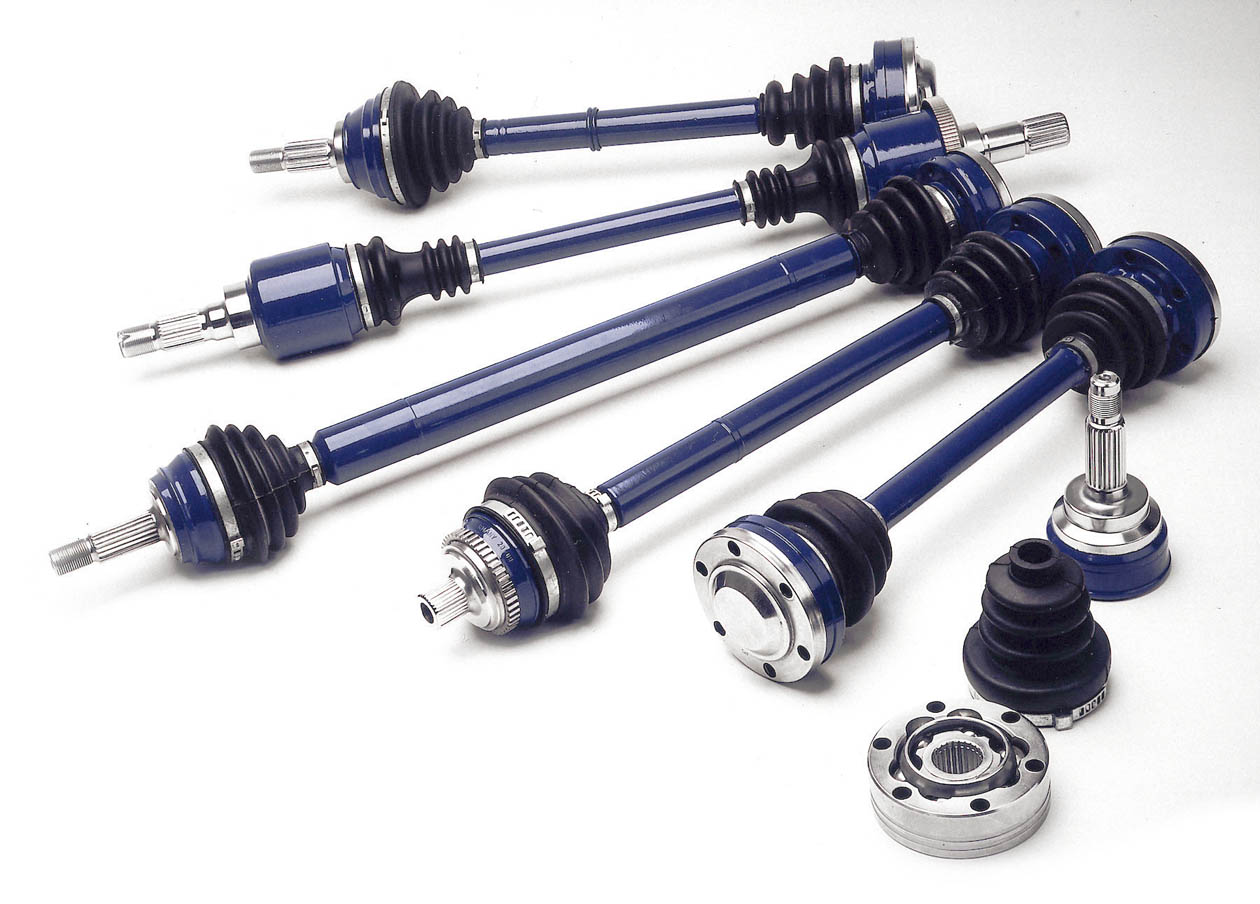

Удивительно, но факт: все три производителя, создавшие свои конструкции шарниров равных угловых скоростей, на данный момент принадлежат компании GKN. Разумеется, под этой маркой можно встретить шарниры всех трех типов, а также карданные и трипоиды. Классическая конструкция подразумевала пять или шесть шаров для передачи момента, но сейчас на тяжелых и мощных машинах используется восемь и больше шаров. В остальном прогресс касается оптимизации материалов и профиля канавок, что позволяет компенсировать естественный износ или предотвратить его.

Еще в одном типе ШРУСа для передачи момента не используются шары. Конструкция «трипоид» (или «тришип», если вы читали советские книги) была запатентована Мишелем Орэном в 1963 году. В ней момент передается через крестовину и ролики на шарикоподшипниках. Конструкция оказалась очень удачной, если применяется «перевернутая» компоновка со свободным перемещением валов.

Высокий КПД и высокая долговечность обеспечиваются за счет применения шарикоподшипников, а приемлемая цена — за счет технологичности и простоты обработки всех деталей. Но в более дешевой и распространенной версии с нефиксируемыми валами рабочий угол у шарнира сравнительно небольшой, с его ростом растет износ, а значит, и требования к качеству материалов шарнира, особенно роликов и наружной обоймы. Сейчас шарниры этого типа применяются в основном в паре с шарнирами Loebro/Birfield как внутренние на приводах. Однако шарниры с внутренней вилкой и фиксированными валами могли применяться и как наружные шарниры управляемых колес.

Постепенный прогресс в этой области сильно изменил конструкцию такого шарнира. Обычный шарнир с прямой канавкой для ролика при больших углах скрещивания валов создавал вибрации из-за скольжения ролика по поверхности канавки при вращении. Использование арочного кольца на ролике позволило уменьшить вибрации и колебания момента. Следующим шагом стало применение эллиптического скользящего кольца на наружной поверхности ролика для оптимизации передачи момента и увеличение площади его контакта с внешней обоймой для увеличения ресурса.

История

В первых переднеприводных автомобилях, например Cord и Citroen TA, использовались двойные карданные шарниры для передачи момента на ведущие колеса. Уже известные к тому времени ШРУС Вейсса и кулачковые конструкции не обеспечивали нужной долговечности, а с местом на больших легковых машинах особых проблем не было. К концу 30-х годов конструкция типа Вейсс и кулачковые передачи получили реальную «прописку» на целом ряде конструкций за счет улучшения металлообработки. Достигнутый ресурс в 15–30 тыс. км под нагрузкой позволял иметь на машинах с подключаемым передним мостом общий ресурс узла, сравнимый со сроком службы автомобиля, при приемлемых габаритах и КПД.

Развитие конструкции переднеприводных автомобилей потребовало новых решений — и компания Hardy-Spicer профинансировала создание шарниров Birfield, имеющих высокие характеристики и разумную стоимость. Именно эти шарниры сделали возможным создание малолитражек Austin Mini и других машин BMC с передним приводом к 1959-м. В Японии на переднеприводных машинах Suzuki Suzulight в 1963 году применяли ШРУС производства NTN.

К 1965 году конструкцию оптимизировали. На машинах Subaru появились приводные валы, которые сочетали шарнир с жесткой фиксацией в осевом направлении типа Birfield, и шарнир типа GKN со свободным перемещением. Это решило последние проблемы с вибрациями и геометрией передней подвески переднеприводных машин, избавив их от сложных приводных валов составной конструкции.

Прогресс компоновочных схем автомобилей позволил применить ШРУС вместо карданных шарниров в приводе задней оси. К началу 80-х годов увеличение точности ШРУСов и уменьшение люфтов позволили применять их вместо карданных шарниров для валов с высокой скоростью вращения, например карданного.

Не стоит думать, что прогресс остановился. Так, переднеприводные машины с АКПП потребовали создания малошумных конструкций ШРУСа с минимальными люфтами при вращении в обоих направлениях, поскольку на заторможенной машине ШРУС классической конструкции создавал неприятные вибрации. Проблема выявилась с широким распространением переднеприводных машин с АКПП со второй половины 70-х.

С 1998 года стали внедряться были восьмишариковые шарниры для легковых автомобилей, что позволило уменьшить размеры узла. Оптимизация формы канавок дала возможность улучшить точность позиционирования шаров, а значит, улучшить КПД и снизить шумность конструкции.

Новые варианты шарниров уже не получают имена компаний в качестве наименования — разве что буквенные обозначения типа. Продолжается и оптимизация шарниров типа трипоид, в первую очередь с целью уменьшения колебаний угловой скорости при вращении и уменьшения шумности.

Постепенно увеличивался рабочий угол шарниров по сравнению с изначальными 43 градусами у шарниров NTN в 1963-м. К 1980 году они получили 44,5 градуса, а сейчас шариковые шарниры укороченной конструкции обеспечивают уже все 50 градусов поворота, что заметно улучшает эксплуатационные характеристики автомобилей. Даже не фиксированные шарниры типа GKN заметно улучшили рабочие углы, от 23 градусов у оригинальной патентованной конструкции до 30,5 у современных вариантов.

Рост продаж кроссоверов и внедорожников потребовал создания приводов с большим эффективным углом передачи, в том числе современных конструкций вала с двумя шарнирами с фиксируемыми от продольного перемещения валами и компенсатором.

Продолжается повышение КПД передачи, и достигнутые в 80-е годы 99% КПД уже не кажутся идеалом. Современные ШРУСы имеют более чем в два раза меньшие потери.
