Ресурсный тест ремней ГРМ для Lada Granta
Минувшим летом «Движок» запустил серию испытаний ремней газораспределительного механизма (ГРМ). Были закуплены девять образцов ремней для одного из самых популярных в России автомобилей — Lada Granta с 8-клапанным двигателем. Отчет об испытаниях ремней на прочность вышел, напомним, в августе, во второй части — результаты ресурсного теста.
Прежде всего отметим, что ресурс ремня ГРМ — одно из важнейших его свойств, так как у большинства автомобилей в случае выхода ремня из строя происходит удар клапанов о поршень, что приводит к дорогостоящему ремонту двигателя.
В настоящее время, как и раньше, на вазовских моторах с роликами без автоматической регулировки натяжения ремней ГРМ и для ремней с параболическим (трапециевидным) профилем зубьев автопроизводитель рекомендует производить их замену после каждых 40 тыс. км пробега.
На модернизированных двигателях ВАЗ с автоматическим натяжителем и полукруглым профилем зубьев рекомендованный срок замены ремня, указанный в сервисных книжках, составляет уже фантастические 180 тыс. км. При таком подходе ремень ГРМ должен иметь очень хороший ресурс для полноценной работы в течение всего срока службы.
Кажется, что для полноценных ресурсных испытаний нужно запустить мотор и не останавливать его несколько месяцев, периодически меняя фильтр и масло, а также подливая топливо. Однако такая проверка весьма затратна и занимает слишком много времени. Поэтому существуют специальные стенды, которые имитируют работу ремня ГРМ в двигателе.
Согласно ТУ 38.1051912-90 «Ремни зубчатые с параболическим профилем зуба для двигателей ВАЗ» ремень ГРМ должен проработать на специальном проверочном стенде, который полностью повторяет геометрию расположения всех шкивов двигателя, не менее 100 часов. При этом передаваемый крутящий момент должен составлять 22,44 Нм для ремней к 8-клапанным двигателям.
После сотни часов работы двигателя пробег в среднем составит от 6000 до 8000 км. Кажется, что это немного, однако стоит учитывать, что ремень на 8-клапанном двигателе ВАЗ передает распредвалу крутящий момент 5,5 Нм, тогда как согласно ТУ ремень на испытательном стенде передает четырехкратную нагрузку!
Указанный документ является довольно старым и, хотя он описывает методику испытаний для ремней с параболическим профилем зубьев, вполне подходит для проведения испытаний ремней с полукруглым профилем зубьев, так как соответствующие вазовские моторы незначительно эволюционировали за прошедшие годы.
Одним из существующих вариантов ресурсных стендов для проверки ремней ГРМ является стенд ускоренных испытаний ремней под нагрузкой МС-1. На стенде вместо коленчатого вала установлен электродвигатель мощностью 7,5 кВт с частотой вращения 3000 об/мин, который приводит во вращение ремень, а сопротивление создает гидротормоз, установленный вместо распределительного вала с постоянным тормозным моментом 44,5 Нм (восьмикратная перегрузка!). Помимо этого, в полости, где вращается ремень, поддерживается постоянная температура 90 °С.
Таким образом, за довольно короткое время можно определить примерный пробег, который выдерживает ремень. Стенд имеет функцию автоматической остановки при изменении скорости вращения ремня, что свидетельствует о начале среза зубьев. Наша программа испытаний включает 200 часов наработки ремней на стенде.
Результаты испытаний
200 часов на стенде смогли отработать те же ремни, которые без замечаний прошли остальные этапы теста, — это Bosch, Continental, Dayco, Gates, Trialli.
Смог пройти 200 часов наработки и ремень БРТ, однако при проведении предыдущей серии испытаний на прочность он быстро вышел из строя.

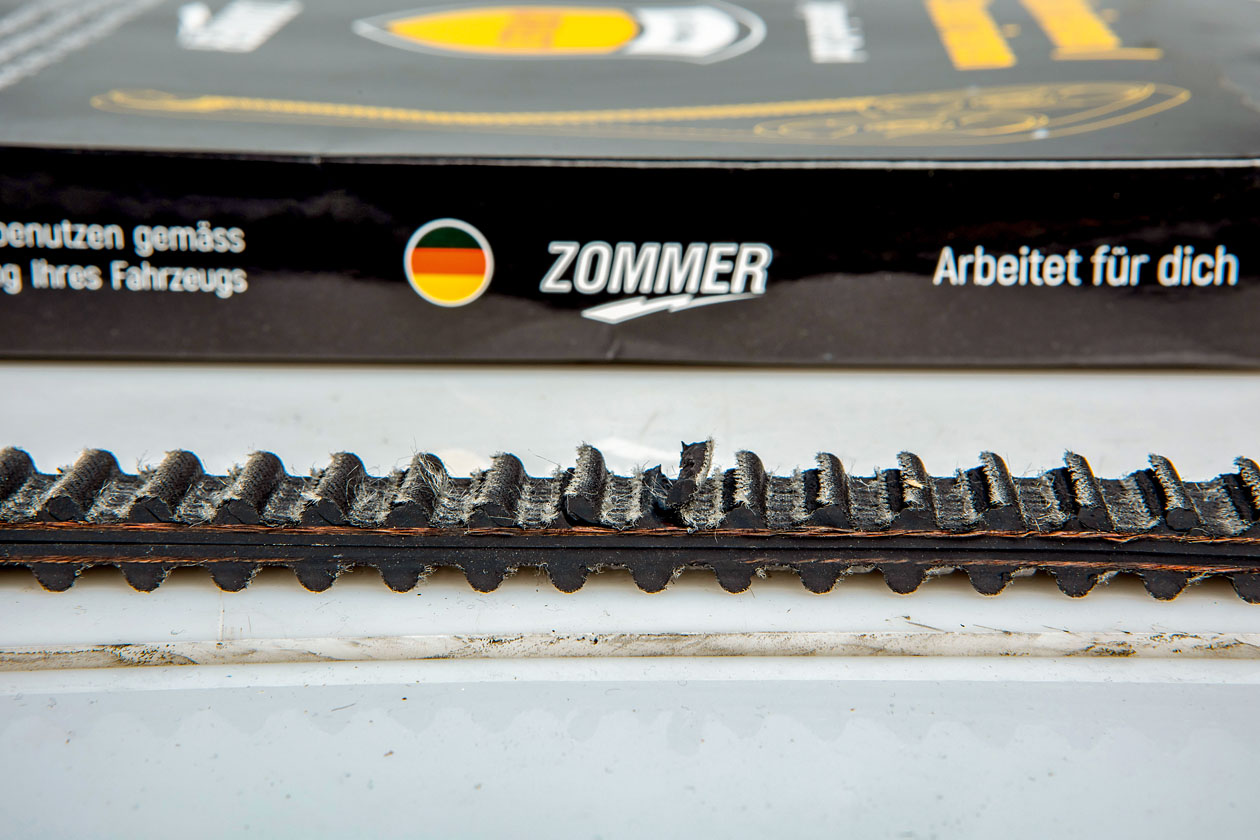

Ремень Zommer отработал на ресурсном стенде 28 часов 3 минуты. Вышел из строя по причине выкрашивания зубьев до половины профиля, вследствие чего он не смог передавать необходимый крутящий момент.
Ремень СS20 отработал на ресурсном стенде 8 часов 19 минут. Вышел из строя по причине среза трех зубьев. Ресурс на реальном двигателе не превысит 2000 км пробега.
Ремень Quartz отработал на ресурсном стенде 5 часов 9 минут. Это самый дешевый и самый слабый ремень: он вышел из строя по причине разрыва зубьев. Ресурс на реальном двигателе не превысит 1000 км пробега.
Одна из причин выхода ремня ГРМ из строя — попадание пыли и грязи между шкивом и зубьями ремня во время работы. Поэтому при замене ремня ГРМ следует обратить внимание на состояние зубчатых шкивов и уплотнений защитного кожуха ремня. Не лишним будет и обращать внимание на появление свиста от роликов натяжения ремня ГРМ. Такой звук свидетельствует о скорой поломке ролика.
Фото: журнал "Движок"
