Невидимые стражники. Как устроены и для чего применяются датчики положения кузова

Движущийся по горной дороге автомобиль должен представлять собой четко и слаженно работающий комплекс разного рода узлов и механизмов: машина должна уверенно держать дорогу, фары — освещать ее, не ослепляя встречных, подвеска — сглаживать все неровности покрытия. Ни водитель, ни пассажиры не должны задумываться о том, какие именно механизмы работают без отдыха, чтобы сделать путешествие комфортным и безопасным. Одной из невидимых, но жизненно важных систем современного автомобиля являются датчики положения кузова (ДПК). О том, что они собой представляют, как устроены и как за ними правильно ухаживать, «Движку» рассказали специалисты бренда Febest.

Сама идея использования датчиков для контроля положения кузова зародилась еще в середине XX века, когда инженеры начали искать способы улучшить управляемость автомобилей. Как это часто бывало в автоиндустрии, первооткрывателями оказались французы: система автоматического поддержания высоты кузова впервые появилась на Citroen DS. Идею подхватили немцы и британцы, потом японская Toyota, а затем технология «пошла в массы».

Как это работает?

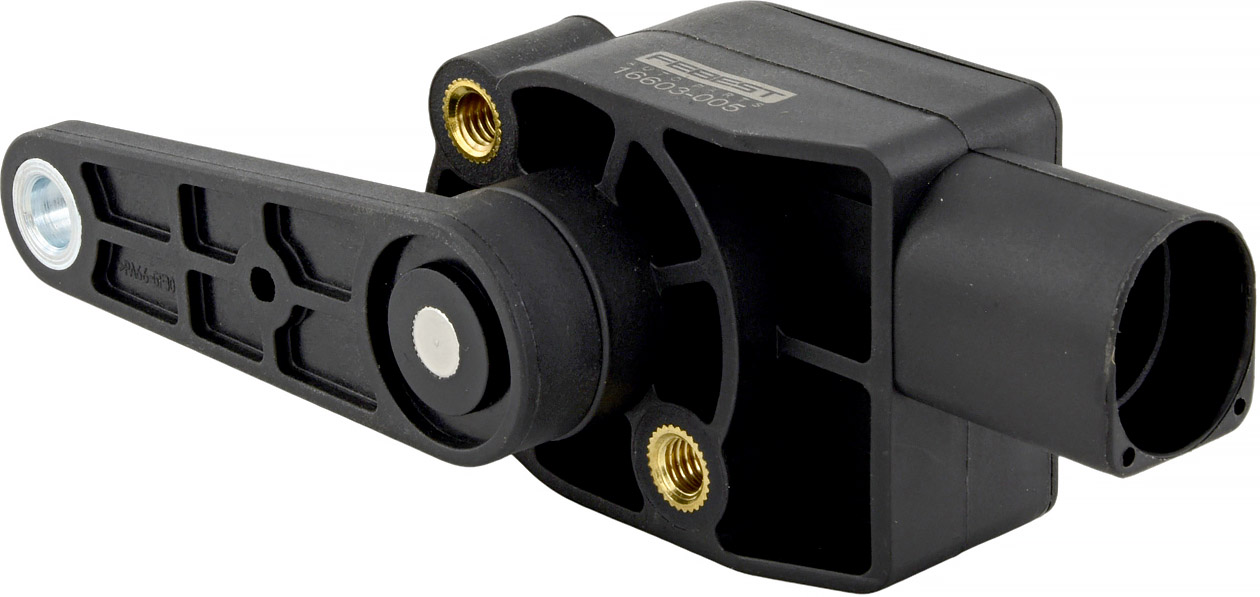

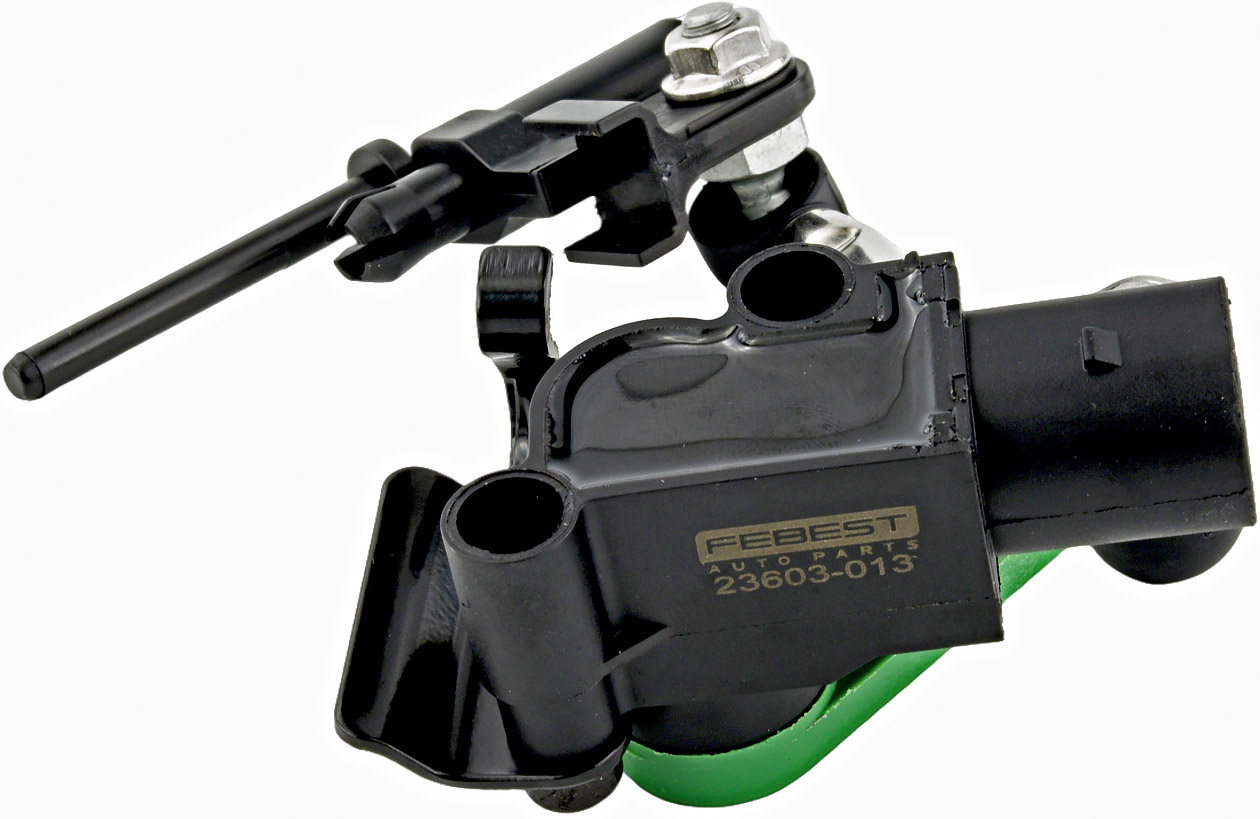

ДПК — не самое сложное электромеханическое устройство, состоящее из нескольких ключевых компонентов.

Чувствительный элемент. Основная задача этого компонента — измерение величины изменений высоты кузова. Чаще всего используются потенциометрические, оптические датчики или сенсоры, основанные на эффекте Холла.

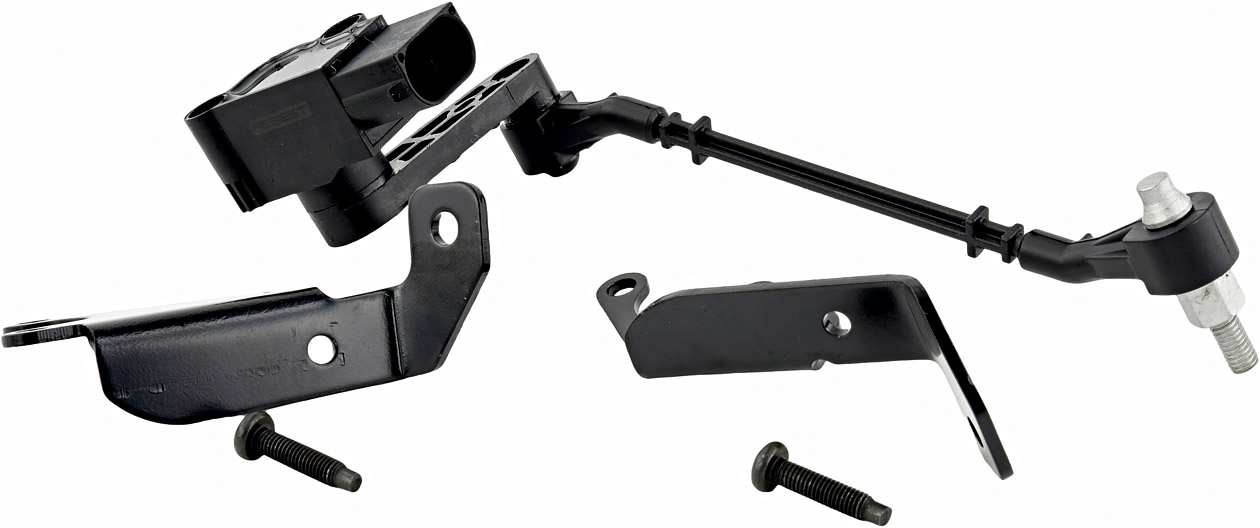

Механическая связь. Система рычагов или тяг передает движение от подвески к чувствительному элементу.

Электронная схема. Преобразует сигналы от сенсора в понятные для электронного блока управления (ЭБУ) данные.

Корпус. Защищает внутренние элементы от влаги, пыли и механических повреждений.

Принцип работы ДПК довольно прост: когда упругие элементы подвески сжимаются или разжимаются, это вызывает перемещение рычага, связанного с датчиком. Сенсор фиксирует изменение сопротивления (вольтажа), и эта информация отправляется в ЭБУ для последующей обработки.

Датчики положения кузова выполняют ряд весьма важных задач в современном автомобиле.

Взаимодействие с подвеской. ДПК помогают адаптивным подвескам настраиваться под конкретные дорожные условия, обеспечивая оптимальный контакт колес с дорогой. Яркими примерами являются модели Audi (A8, Q7), где датчики уровня кузова встроены в систему Adaptive Air Suspension. Они устанавливаются на рычагах подвески, измеряют клиренс и передают данные для регулировки пневмобаллонов.

Роль в системах безопасности. Данные от ДПК используются системами ABS, ESP и другими системами помощи водителю для повышения стабильности и управляемости автомобиля.

Регулировка светового потока головных фар. Если автомобиль движется с полной нагрузкой (багажник полон, а все пассажирские места заняты), то без системы автоматической регулировки фар он будет слепить встречных водителей. Если такая система есть, то сигнал для корректировки света фар она как раз получает от ДПК.

Есть и более экзотические задачи ДПК — в частности, эти датчики помогают автопилотам (Tesla, Waymo) оценивать положение машины в пространстве.

Причины выхода из строя

Несмотря на относительную простоту датчиков, как и любая другая деталь автомобиля, они могут выходить из строя. Вот наиболее распространенные причины поломок.

Износ механического соединения. Со временем подвижные части датчика могут изнашиваться, что ведет к неточным измерениям.

Загрязнение сенсоров. Грязь и пыль могут нарушать работу чувствительных элементов, приводя к неправильным показаниям.

Электрические проблемы. Повреждения проводки, окисленные контакты или короткие замыкания могут вызывать сбои в передаче данных.

Физическое повреждение корпуса. Удары, вибрация или коррозия могут разрушить корпус датчика, влияя на его работоспособность.

Естественный износ. Длительное использование неизбежно приводит к ухудшению точности измерений.

Методы диагностики и обслуживания

Чтобы избежать серьезных проблем с датчиками положения кузова, важно регулярно проводить диагностику и обслуживание.

Проверка проводки. Осматривайте провода, ведущие к датчикам, на наличие повреждений, разрывов или следов коррозии.

Измерения сопротивления. Используйте мультиметр для измерения сопротивления каждого датчика. Результаты должны соответствовать спецификациям производителя.

Анализ ошибок. Проверьте коды ошибок, связанных с работой ДПК, используя диагностический сканер.

Визуальная проверка. Оцените состояние самих датчиков на предмет видимых повреждений, загрязнений или смещений. Под самое сильное воздействие влаги, грязи и реагентов попадает рычажный механизм, особенно шарниры. Нужно их проверять на подвижность и отсутствие люфтов.

В ассортименте Febest представлен целый ряд типоразмеров универсальных рычагов ДПК. Часто они спасают от замены датчика целиком. В апреле компания выпустила около 80 видов ДПК — это очередной, после катушек зажигания, свечей накаливания и датчиков АБС, продукт новой для Febest товарной группы «Электрооборудование». Правильное обслуживание и регулярная диагностика помогут продлить срок службы этих устройств и избежать неожиданных поломок.
