Многокамерная пневмоподвеска: шаг в будущее или ненужное баловство автопроизводителей?

Пневматическая подвеска в легковом автомобиле давно уже не экзотика, и уж тем более не редкость на грузовом транспорте — ее применяют уже более 50 лет. Но тем не менее еще не все вершины покорены. Новые технологии дают возможность применить в автомобилях идеи, которые ждали внедрения с 70-х годов прошлого века.

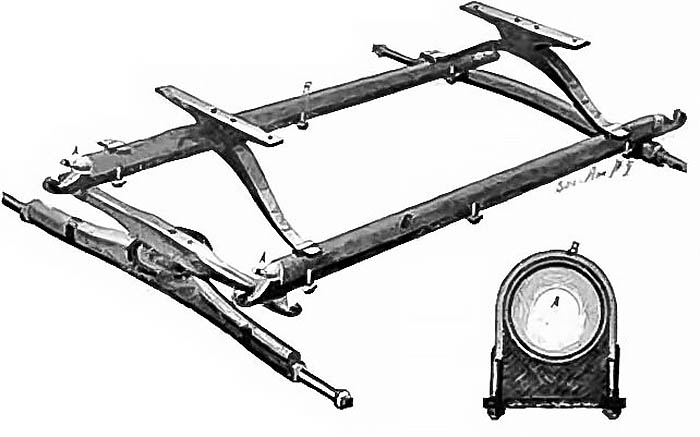

В самом начале XX столетия американец Уильям У. Хамфрис запатентовал одну из первых весьма примитивных реализаций пневматической подвески для телег и машин.

Пневматические подвески получили некоторое распространение в межвоенный период на крупном дорожном и железнодорожном транспорте, но для легковых машин оставались слишком сложными и тяжелыми.

Как это часто бывало в истории техники, Вторая мировая война сильно повлияла на развитие технологии. Пневматические пружины массово использовали в тяжелой авиации для шасси и пытались применить для тяжелых гусеничных машин. Наработки этого периода дали плоды сразу после окончания войны. Уже в 1946 году Уильям Башнелл представил свой прототип новой версии минивэна Stout Scarab с пневмоподвеской и пластиковым кузовом.

Первый легковой прототип на пневмоподвеске — минивэн Stout Scarab 1946 года

А уже в 1955-му гидропневматическая подвеска применялась на серийном Citroen DS. Очень важно отметить тот факт, что конструкция гидропневматики обеспечивала раздельное регулирование жесткости и уровня подвески, а также подтверждала высочайшую комфортность пневматических пружин для легкового автомобиля.

Первый серийный легковой автомобиль с пневмоподвеской — Citroen DS 1955 года

В 1957 году пневмоподвеска «в чистом виде» была применена корпорацией GM на Cadillac Eldorado Brougham, а как опция стала доступна и для других машин этой марки. В Европе пневмоподвеска классической конструкции на серийной машине впервые появилась у забытой нынче, но популярной в прошлом премиальной марки Borgward, на модели P100, в 1960 году. А в 1962-м эстафету подхватил Mercedes на машинах в кузове W112. Дальше перечислять бесполезно, но пневматика нашла свое место и в грузовом автотранспорте, и в автобусах, где пригодилась ее адаптивность по нагрузке. В легковых автомобилях она чаще всего применяется на автомобилях премиум-класса и внедорожниках — для повышения комфорта и управления клиренсом.

Обширная практическая база и теория к этому моменту позволяли однозначно утверждать, что пневматические пружины обеспечивают намного более высокий уровень комфорта, чем любые варианты обычных неактивных подвесок. За счет работы дросселирующей системы пневмобаллон гасит часть колебаний, выступая, таким образом, амортизатором. К тому же типичная упругая характеристика пневмопружины сильно отличается от простой механической системы: так, на частотных характеристиках подвески с пневматикой почти не сказывается рост неподресоренных масс, а высокочастотные вибрации через пневматику не передаются вовсе. К тому же возможна обратная связь и жесткий контроль уровня кузова, что улучшает работу подвески и возможность изменения клиренса. Более сложные системы с несколькими пневмопружинами переменной упругости и системы с регулируемым диаметром дросселя между пневмосистемой и баллоном в машинах применить не удавалось, но на железнодорожном транспорте их испытывали и применяли.

Новый этап в истории «пневматики» начался с внедрением в автомобили электронных систем контроля шасси. Появление электрорегулируемых стоек TEMS совместно с пневмопружинами на Toyota в 1986-м и ECAS — полноценной системы автоматической регулировки пневматики шасси — на Range Rover в 1993 году продемонстрировало дополнительные возможности таких систем.

Неудивительно, что в 1998-м на флагманском Mercedes W220 эти возможности регулировки объединили, и на серийной машине впервые появилась полностью адаптивная подвеска AIRMATIC, регулирующая как работу амортизаторов, так и уровень кузова, и жесткость каждого пневмобаллона индивидуально, в зависимости от дорожной обстановки.

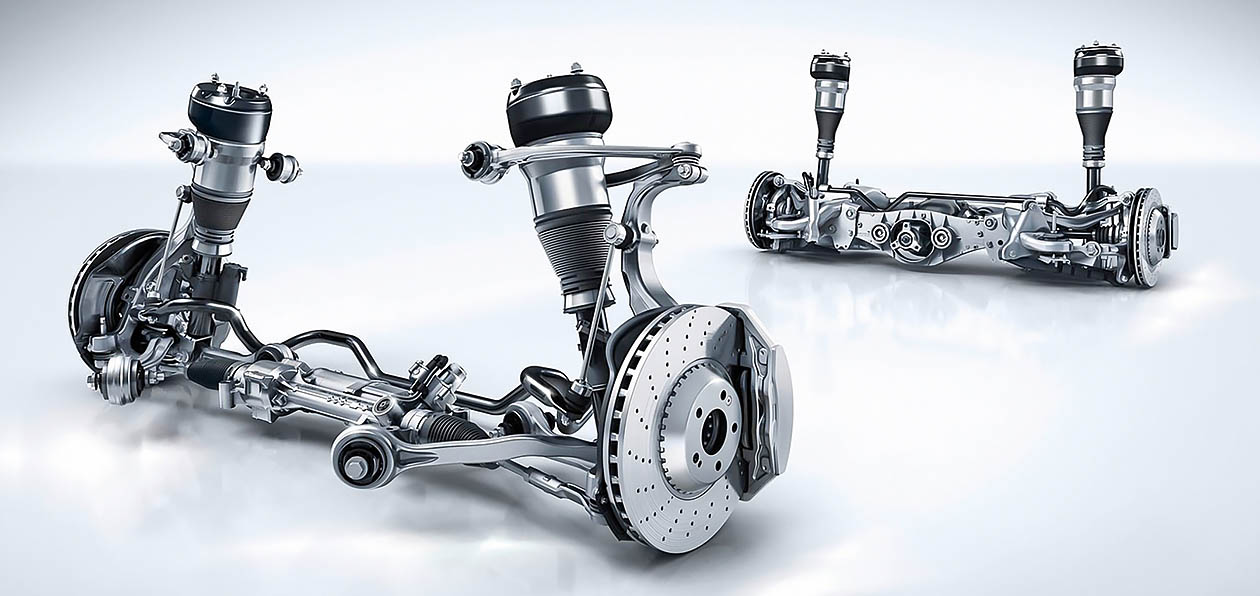

Следующим шагом на пути улучшения характеристик пневматической подвески стала возможность «развязать» ранее связанные параметры упругости и высоты подвески. Для этого потребовалось внедрить двух- и трехкамерные пневмобаллоны, имеющие один объем, для изменения высоты подвески, и еще несколько — для изменения упругости и частотных характеристик. В 2016 году первые серийные машины с этой системой под названием Air Body Control представил Mercedes, но сейчас применением подобных систем могут похвастаться уже машины почти всех премиальных европейских марок.

В чем преимущество такой подвески? Опыт применения многоуровневой амортизации на железнодорожном транспорте и грузовых автомобилях убедительно доказал, что это позволяет сохранить комфорт подвески при ограничении ее хода, улучшить виброакустические характеристики и уменьшить металлоемкость.

В легковом автомобиле невозможно внедрить громоздкий направляющий аппарат для многоуровневого рессорного подвешивания. Реализованные на гоночных машинах составные пружины и пружины с большим переменным шагом имеют лучшие характеристики, но требуемых параметров по комфорту с ними достичь невозможно.

Многокамерный пневмобаллон и амортизатор с изменяемыми характеристиками вполне успешно решают эту задачу, используя сравнительно простой направляющий аппарат обычной подвески.

Для автомобиля возможность раздельно регулировать жесткость и высоту подвески позволяет сохранять сцепление колес с дорогой на еще более высоком уровне при любом типе покрытия, безболезненно управлять высотой подвески на ходу, не ухудшая при этом комфорта и не увеличивая нагрузку на амортизаторы.

Электронно-управляемый амортизатор сам по себе уже позволяет сильно менять характеристики подвески, а в сочетании с возможностями упругого элемента  возможности системы  многократно возрастают. Линейная характеристика такой подвески настраивается в очень широком диапазоне.

Более тонкая подстройка частотных характеристик подвески расширяет возможности настройки управляемости и комфорта. А достигается это всего лишь небольшим усложнением конструкции. Лишняя камера и ее арматура внедряются почти безболезненно, заметно усложняется блок управления (он же — блок клапанов), а число каналов регулирования системы увеличивается соразмерно числу камер. Зато кратно возрастает сложность настройки системы. Впрочем, настолько же в теории увеличиваются и возможности. Неудивительно, что если «простая» пневмоподвеска уже применяется на машинах от D-класса включительно и вовсю устанавливается энтузиастами вообще на любые транспортные средства, то многокамерные подвески пока принадлежность топовых исполнений самых дорогих авто.

Каков итог?

К сожалению, большие возможности не всегда означают высокие характеристики. Повышение возможностей настройки подвески у многокамерных пневмостоек на практике сдерживается не самыми удачными настройками систем для обычного ежедневного применения. И пусть такие машины лучше проходят трассу «Нюрбургринг», многие уважаемые автомобильные издания отмечают, что с обычными пружинными подвесками или с обычной пневматикой машины имеют более цельный характер и лучше настроены, при этом не всегда отличаются худшим комфортом. Возможно, именно по этой причине как минимум компания BMW отказывается от применения новейшей технологии и заявляет, что многокамерные пневмостойки ей не нужны, а на новой 5 Series производитель полностью отказался от применения пневмоподвески. Впрочем, со временем все может измениться.
