Ломаем стойки стабилизатора для Mazda3: оригинал против Febest, CTR, Fenox, Flennor, Moog, KYB, Torque, SWAG, Hola, 555 и Jikiu
Стойка стабилизатора поперечной устойчивости, или просто «косточка», — один из элементов ходовой системы транспортного средства, который предназначен для обеспечения поперечной устойчивости кузова машины. Можно сказать, что задача стоек стабилизатора заключается в создании связи между подвеской и кузовом автомобиля, — они уменьшают крены при поворотах, в которых на кузов действуют одни силы, а на подвеску — направленные в противоположную сторону. Если их не компенсировать, то возникает риск поломки сопряженных элементов — стабилизатора и проушины ступицы. Поэтому стойка стабилизатора — это демпфер, который принимает и гасит большие разнонаправленные усилия. Для проведения испытаний с целью проверки качества стоек стабилизатора мы выбрали детали для бывших бестселлеров продаж в России — автомобилей Mazda3 и Ford Focus II. Нам удалось закупить данную продукцию от 12 торговых марок.
Оригинал Mazda (BP4K-34-170D)
Страна производства: Япония
Стоимость: 1675 рублей
Febest
Страна производства: Китай
Стоимость: 334 рубля
CTR
Страна производства: Южная Корея
Стоимость: 785 рублей
Fenox
Страна производства: не указана
Cтоимость: 354 рубля
Flennor
Страна производства: не указана
Cтоимость: 870 рублей
Moog
Страна производства: Турция
Cтоимость: 906 рублей
KYB
Страна производства: не указана
Cтоимость: 622 рубля
Torque
Страна производства: Китай
Cтоимость: 429 рублей

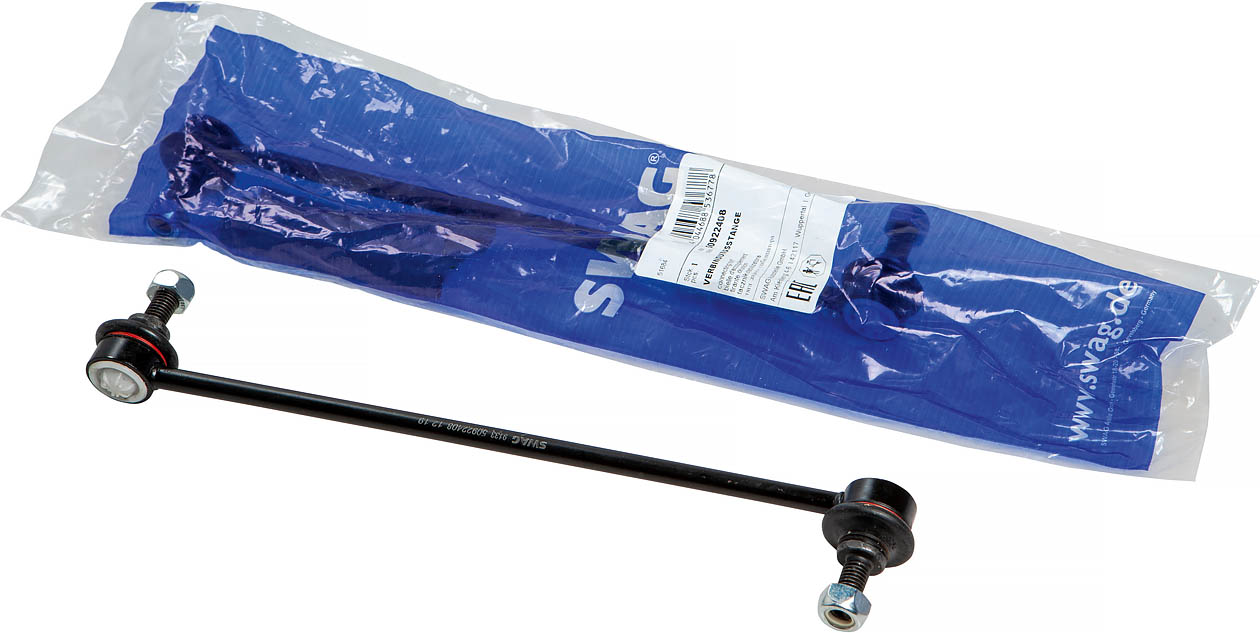

SWAG
Страна производства: не указана
Cтоимость: 1087 рублей
Hola
Страна производства: не указана
Cтоимость: 375 рублей
555
Страна производства: Япония
Cтоимость: 980 рублей
Jikiu
Страна производства: Япония
Cтоимость: 682 рубля
При осмотре изделий было обнаружено, что только оригинальная стойка стабилизатора Mazda и изделие марки Febest не имеют никакой маркировки на самой запчасти. На приклеенной к коробке информационной наклейке детали Hola указано, что конкретная страна производства зашифрована буквой на самой упаковке, однако эту информационную букву обнаружить не удалось.
Методика испытаний
За основу методики испытаний взят ГОСТ Р 53835-2010 «Автомобильные транспортные средства. Элементы рулевого привода и направляющего аппарата подвески. Технические требования и методы испытаний», который гласит: «5.3.5.4. ...стойки стабилизаторов проверяют приложением четырехкратных продольных нагрузок, возникающих на автомобиле при крене, заносе или торможении, или изгибом, вызывающим те же напряжения, что и соответствующие продольные силы».

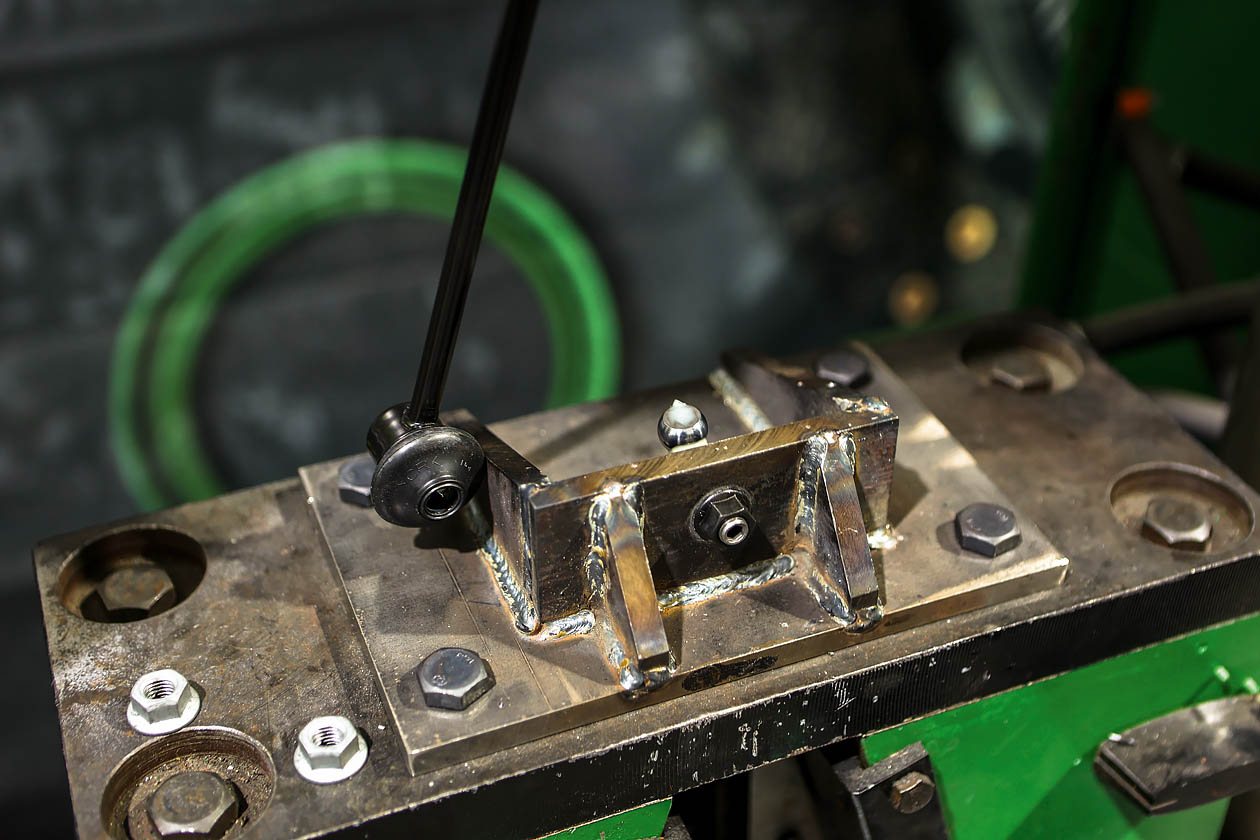

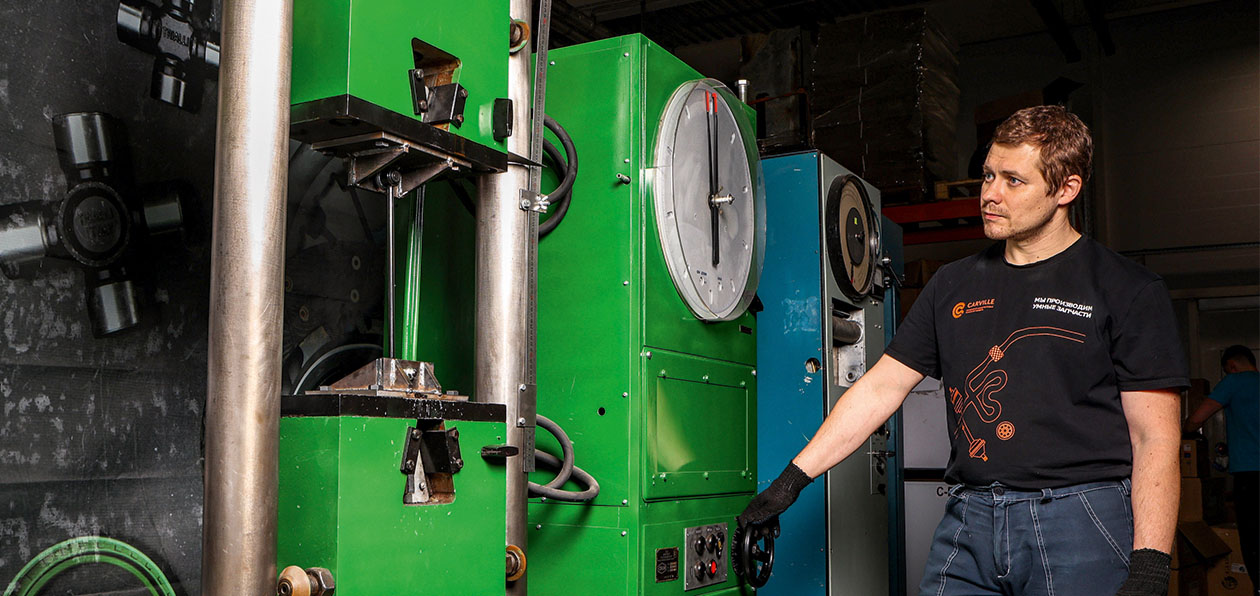

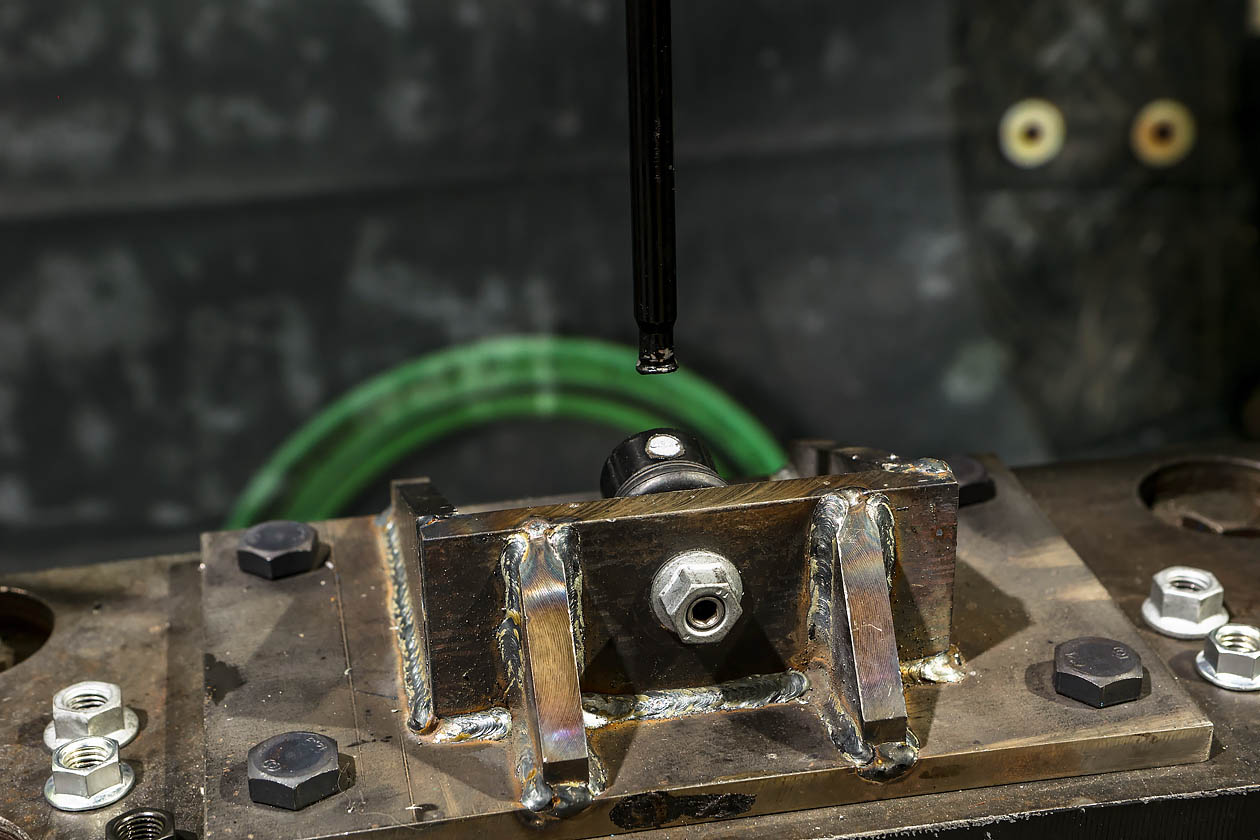

Все остальные требования рекомендовано брать из конструкторской документации. В связи с тем, что нам точно неизвестны усилия, которые приходятся на стойку стабилизатора, возникающие при движении автомобиля, мы будем проводить сравнительный тест путем закрепления шаровых пальцев за резьбовую часть в специальной оснастке и растяжения стоек при помощи разрывной машины Р20. В качестве ориентира по нормативу усилий разрушения стойки мы приняли оригинальную стойку стабилизатора Mazda (BP4K-34-170D). С полученными от нее значениями мы и будем сравнивать показатели остальных стоек, а также делать на основе этих данных выводы.

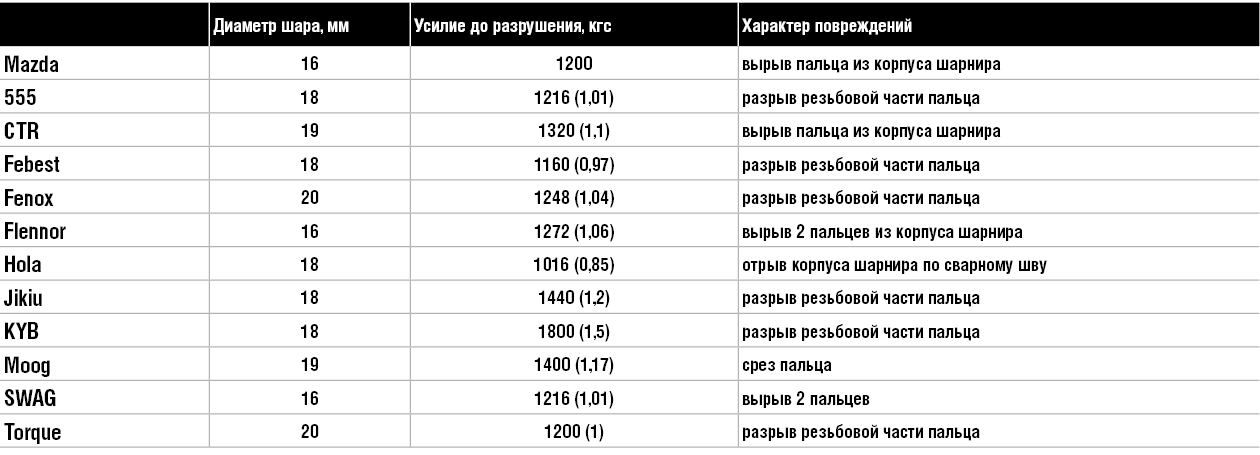

Результаты испытаний представлены в таблице.
Обратим внимание на диаметр шара. Только стойки Flennor и SWAG имеют параметры шара, соответствующие оригиналу: 16 мм. Все остальные бренды идут на своеобразное «читерство», увеличивая размер, при этом бо́льшая часть изделий выдержала сопоставимые с оригиналом нагрузки. И только три стойки показали заметно лучшие результаты: KYB, Jikiu и Moog.
Что касается повреждений, то у оригинальной детали после вырыва из корпуса шарнира палец согнулся и появилась глубокая трещина на переходе «шар — палец».
Самой слабой оказалась стойка стабилизатора марки Hola: при усилии растяжения чуть больше тонны произошел отрыв корпуса шарнира от перемычки по сварному шву — единственная опора, которая сломалась в этом месте.
Наиболее пугающими были разрушения деталей брендов Flennor и SWAG. У этих стоек происходил одновременный вырыв сразу двух пальцев из корпусов шарниров, поэтому шаровые пальцы оставались закрепленными в испытательной оснастке, а перемычка с приваренными к ней корпусами шарниров отлетала в сторону.
Произведенные замеры твердости шаровых пальцев на твердомере ТР-5006-М по методу Роквелла показали, что только у стойки стабилизатора марки СTR шар имеет поверхностную твердость 62 HRC, то есть шаровый палец был термически закален. У деталей остальных торговых марок шаровые пальцы закалки не имеют, их поверхностная твердость составляет менее 30 HRC.
Замеры твердости шаровых пальцев на твердомере
Проверка пыльников
Как обычно, если у изделия имеется защитный пыльник, то мы проверяем его на устойчивость к холоду. Стойка стабилизатора постоянно двигается при перемещении подвески автомобиля, поэтому ее защитные пыльники должны оставаться эластичными при холодах, чтобы не лопнуть при первой же попытке движения автомобиля.
После выдержки в морозильной камере в течение суток при температуре –40 °С попытку ударного сжатия выдержали все пыльники без исключения, что является очень хорошим результатом. На прошлых тестах бывали случаи, когда тест на морозостойкость не проходили 80% изделий.
Экспериментально температура была понижена до –50 °С. Такой мороз выдержали уже не все: разбились пыльники SWAG, Torque, Fenox и Flennor.

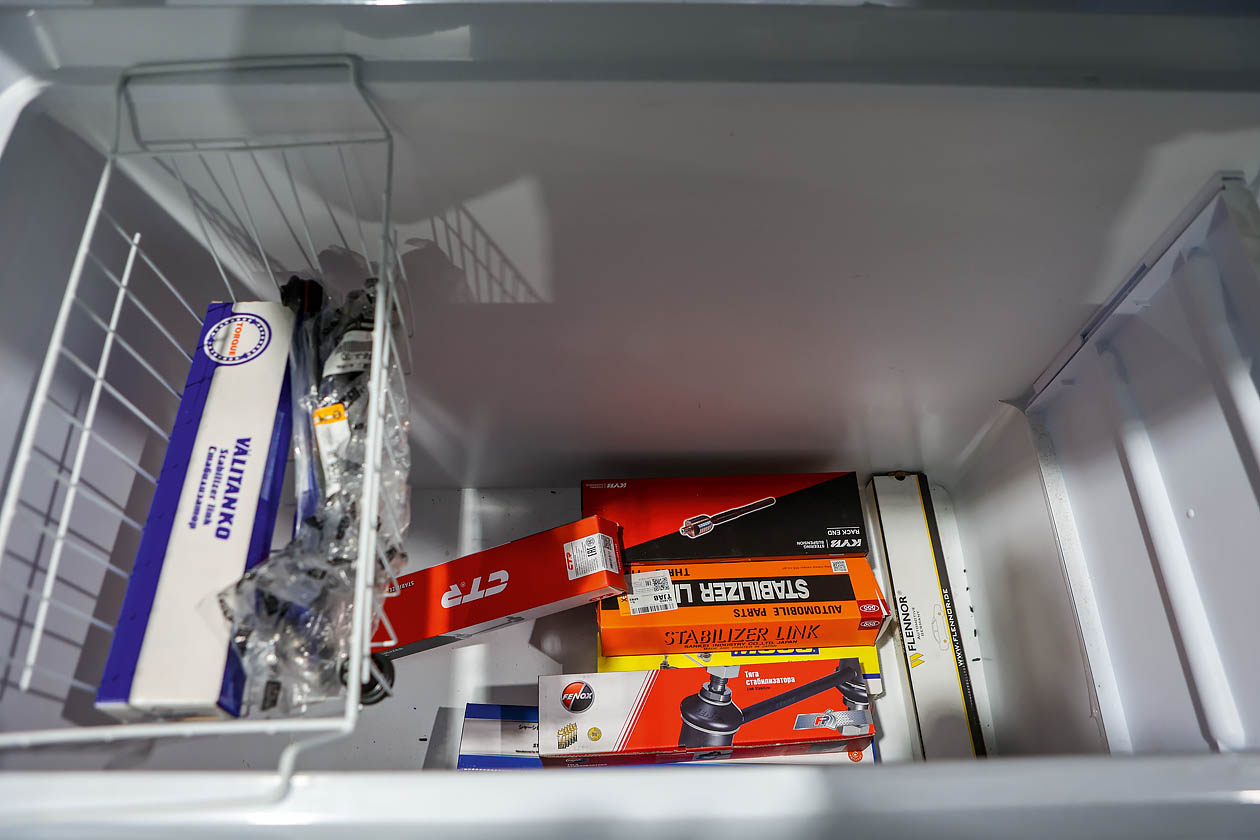

Заморозка образцов в морозильной камере
Каков итог?
Победителем теста по прочности, несомненно, является стойка стабилизатора KYB — единственная деталь с полуторакратным запасом прочности, которая к тому же почти втрое дешевле оригинала.
Второе место делят между собой Jikiu и Moog — их коэффициент запаса прочности составил 1,2.
Бронза — у CTR c 10% запаса прочности относительно оригинала. Единственная стойка стабилизатора из испытанных, у которой произведена поверхностная закалка шаровых пальцев.
Испытанные детали марок Febest и 555 по прочности и морозостойкости соответствуют оригинальному изделию. Стойки стабилизатора SWAG, Torque, Fenox и Flennor хотя и соответствуют выдерживаемому усилию оригинальной детали, но подвержены риску повреждения пыльников в сильные морозы.
Аутсайдер теста — стойка стабилизатора Hola. Она не дотягивает до показателей оригинальной детали по прочности из-за некачественной сварки корпуса шарнира и перемычки.
