Игнорирование проблем или как гарантированно убить мотор: перегревы, текущие сальники и разрушенный ремень ГРМ
В сервисный центр компании «ЕвроАвто» обратился хозяин достаточно свежего компактвэна Chevrolet Orlando с не самым большим пробегом 155 тыс. км. Автовладелец не смог с утра завести машину. Дальше процедура стандартная: эвакуатор, диагностика и… приговор двигателю. Причем первичная дефектовка выявила и главную причину кончины агрегата — полное игнорирование владельцем признаков наступающих неисправностей.
Начать стоит с того, что каждому, у кого есть автомобиль, неплохо хотя бы маломальски знать, что за машина находится в его пользовании и какие у нее эксплуатационные характеристики и требования, — на их основе чаще всего и формируется режим обслуживания. А это позволяет довольно неплохо прогнозировать как гипотетические проблемы, так и стоимость их предварительного или фактического устранения.
Chevrolet Orlando — популярный в России автомобиль, имеющий наработанную базу по нюансам эксплуатации, тем более что под капотом конкретного автомобиля находится не редкий для модели дизель, а один из самых распространенных в нашей стране моторов — бензиновый агрегат серии F18D4, он же Z18XER у Opel. Этот двигатель является модернизированным вариантом своего предшественника и не имеет ни капризной системы EGR, ни гидрокомпенсаторов.
Интересно, что у регламентной замены ремня ГРМ на данном моторе, можно сказать, сверхвысокий интервал — 150 тыс. км. Однако в российской реальности абсолютно все мастера рекомендуют сократить его в полтора раза — максимум до 100 тыс. км.
Второй нюанс заключается в том, что указанный двигатель славится своей «сопливостью»: внимания потребуют постоянно подтекающие прокладки картера, теплообменника, помпы и всевозможных датчиков. Особенно нужно следить за теплообменником, который является слабым местом: если в бачке антифриза обнаружились масляные пятна, стоит готовиться к замене уплотнителей и всех сопутствующих жидкостей. Текущие датчики давления масла и термостата — тоже врожденная болезнь F18D4. Кроме того, в двигателе используется система регулировки фаз газораспределения, которая критично относится к уровню масла. Если он долгое время остается низким, система может выйти из строя.
Дефектовка

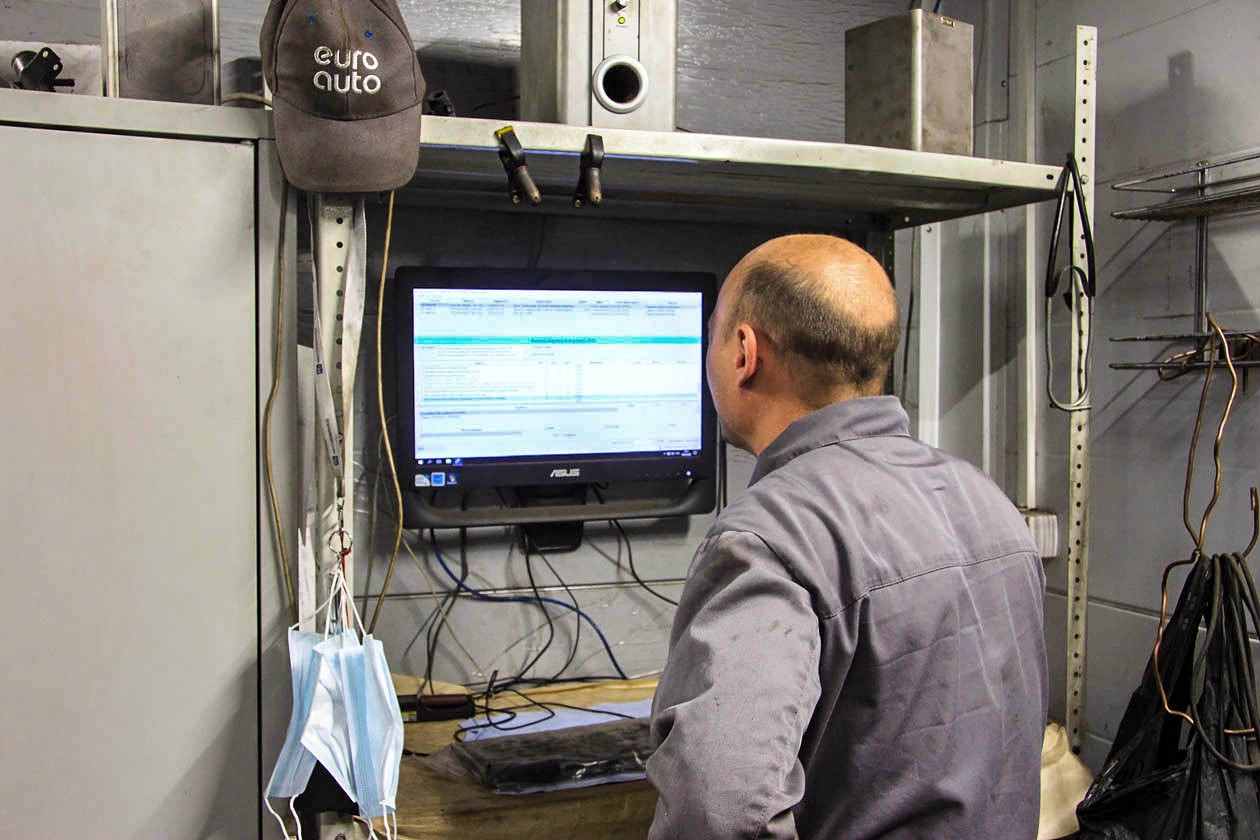

Собственно, подключение диагностического компьютера выдало плохое сообщение: «рассинхрон» распределительных валов. Это один из главных признаков обрыва ремня ГРМ. Однако снятие его защитной крышки констатировало: ремень на месте. Впрочем, все остальное указывало на массу проблем.
Дело в том, что абсолютно все вокруг ремня было в масляной кашице, а съем детали позволил определить, что на трети длины ремня просто срезало все зубья, в результате чего обычно наступает так называемый «сталинград» — встреча поршней с клапанами.
Причина такого состояния системы ГРМ тоже оказалась на виду — это были текущие сальники распредвалов, через которые масло попадало на ремень. В результате пропитанный масляным составом со взбитой вместе с резиной субстанцией ремень просто потерял все свои свойства и при очередной попытке завести двигатель развалился под нагрузкой.
Ремень ГРМ не является маслостойкой деталью. Работа этого узла происходит только в чистом сухом пространстве. При попадании в систему масла необходима срочная замена всех деталей и сальников. Одна из немногих компаний, которая официально занимается производством ремней ГРМ, способных работать в масляной ванне, — американский производитель Dayco. Бренд выпускает подобные ремни серии Belt-in-Oil, например, для автомобилей Ford, где они используются как заменители оригинального цепного механизма с целью прогнозируемой регламентной замены
Почему потекли сальники, без разбора мотора определить сложно: причин может быть много. Однако чем больше мы погружались в нюансы эксплуатации конкретного Orlando, тем больше становилось очевидно, что владелец машины не особо заботился о ее обслуживании.
Снятие клапанной крышки сразу показало хоть пока и не критичные, но отчетливые следы закоксовки мотора. А это означает только то, что владелец не беспокоился ни о качестве топлива, ни о регулярной замене масла (хорошего). И это при том, что двигатель F18D4 крайне требователен к этим параметрам, — специалисты настоятельно рекомендуют менять масло на этом агрегате не позднее чем через каждые 10 тыс. км.
Пример запущенного двигателя
К сожалению, в России регламентное обслуживание во всех случаях привязывается к километражу, а не к моторесурсу. В мегаполисах автомобили огромное количество времени проводят в пробках, когда пробег минимальный, а нагрузка на двигатель никуда не девается. В результате реальный износ мотора (моточасы) всегда превосходит пройденный километраж, а это означает, что масло в двигателе практически всегда меняется с опозданием, даже если автовладелец проходит ТО согласно регламенту.
Перегрев до кучи
Еще одна вскрывшаяся проблема подопытного Orlando — явные признаки перегрева мотора. Снятие резиновых прокладок клапанной крышки показало, что они превратились фактически в пластмассу — явное следствие влияния повышенных температур. А это означает и то, что проверять придется саму клапанную крышку, которая сделана из пластика, а значит, ее может повести от перегрева.
Все резиновые прокладки клапанной крышки задубели до «пластмассового» состояния. Следствие регулярных перегревов мотора.
Вокруг самого двигателя также видны очевидные подтеки масла, попадавшего на выпускную систему, в частности на катализатор, что при езде должно было непременно вызывать запах горелой смазки, который владелец по неизвестным причинам снова игнорировал.
Распространенная проблема с неисправностью теплообменника на Chevrolet Orlando заключается в неудачной компоновке этого узла. Он расположен рядом с выпускным коллектором и не защищен никаким экраном, в результате чего все время перегревается.
Эндоскоп вам в помощь
Для того чтобы понять масштаб проблемы, полностью разбирать двигатель, снимая головку блока цилиндров, необязательно. Достаточно использовать эндоскоп. Он сильно сокращает время проверки и уменьшает стоимость дефектовки — у клиентов иногда даже на нее не хватает средств. Без лишних усилий можно дать понять владельцу авто, что нужно разбирать и ремонтировать мотор или менять его, например, на контрактный.
Последний вариант, кстати, — панацея, но не гарантия. Если контрактный двигатель — со всем навесным оборудованием, то это повышает вероятность успеха замены. А вот если привезти голый блок, то навесное останется от старой машины и его все равно придется менять или ремонтировать, иначе проблемы могут повториться.
Перед применением эндоскопа нужно посмотреть положение распредвалов: в том цилиндре, где кулачки распредвала выдавили клапан, выкручивается свечка и опускается камера, поскольку, повторим, загибает только те клапаны, которые остались открытыми.
Вероятность повреждения поршневой группы тоже достаточно высока. Это происходит в случае попадания в цилиндр «тарелки» клапана, который разбивает поверхности. В критическом случае бывает даже так, что смысла ремонтировать двигатель уже нет.
Почему ремонт двигателя — это всегда очень дорого?
Ответ простой: ремонт двигателя включает огромное количество операций и, самое главное, устранение всех проблем навесного оборудования, которые в том числе привели к ремонту мотора. Основные работы при подобных повреждениях: снятие ГБЦ, ее проверка на плоскость и на микротрещены, замена клапанов, их притирка и все сопутствующие работы.
В конкретном случае на Orlando придется все вымывать, менять помпу и всю систему ГРМ, менять теплообменник, который требует снятия выпускного коллектора. Все прокладки, все резинки, а также, скорее всего, сопутствующие датчики. Обязательно будет проводиться проверка всей системы охлаждения, поскольку очевидны признаки перегрева двигателя.
Помимо стоимости работ вслед за курсом валют очень сильно подорожали запчасти. Оригинальные детали очень дорогие, а неоригинала иногда просто нет или предлагается откровенно некачественный продукт, на который невозможно дать никакую гарантию. Все вместе это оборачивается очень приличной суммой, а не просто заменой клапанов и ремня ГРМ.
К сожалению, людей, не сведущих в ремонте, очень сильно возмущает такая дороговизна, ведь они не понимают, зачем ремонтировать все окружающее двигатель, если оборвало один ремень. Увы, порой очень тяжело объяснить, что без комплексного ремонта выполнять минимальные работы по мотору попросту бесполезно — проблемы повторятся в самое ближайшее время.
Можно ли избежать загиба клапанов при обрыве ремня ГРМ?
Теоретически такое возможно в двух случаях: если конструкция двигателя изначально создана таким образом или если владельцу просто повезло. Во втором случае все зависит от того, в каком положении при обрыве ГРМ остановились распредвалы: если остановка произошла в такте закрытия клапанов, то поршень до них достать не должен. Но это чистая удача — один случай из ста.
Клапаны обычно гнет не все, а только те, которые остались в такте открытия. Самый тяжелый случай — когда зубчики ремня ГРМ срезает не разом, а от старости и повреждения ремня они разрушаются через два-три. Происходит перескок фазы, но ремень продолжает тянуть валы, разбивая вообще все клапаны.
В качестве хорошей альтернативы оригинальным ремням ГРМ можно использовать продукцию компании Dayco, специализирующейся на разработке, производстве и поставках приводных систем и компонентов как на конвейеры автопроизводителей, так и для рынка послепродажного обслуживания. Для Chevrolet Dayco предлагает ремень, изготовленный по специальной технологии HT. Такие ремни специально созданы для самых тяжелых условий работы — их рабочая поверхность покрыта тканью с тефлоновым покрытием. Отличить такие ремни можно по белой внутренней поверхности. Они имеют очень высокую степень сопротивления абразивному износу, износу при сцеплении со шкивами и боковому износу, вызванному соприкосновением боковой части ремня с фланцем шкива
Каков итог?
После проверки одного из цилиндров двигателя Chevrolet Orlando появилась надежда, что хозяин может отделаться легким испугом: все его клапаны оказались целы, а стенки цилиндров были в заводском состоянии. Однако чуда не произошло: проверка эндоскопом второго цилиндра выявила повреждения клапанов и отчетливые следы их встречи с поршнями…
Если бы владелец «Орландо» хоть както следил за состоянием машины — обращал внимание на течи масла, странные запахи изпод капота, наблюдал за уровнем жидкостей и датчиками температуры, да хотя бы просто каждые 10 тыс. км ездил на полноценное ТО, всего вышеописанного можно было бы избежать. Перед нами оказался типичный пример запущенного автомобиля, владелец которого, выражаясь современным языком, «забил» на его обслуживание. Результат абсолютно предсказуемый.
