Двухмассовые маховики: особенности конструкции и работы

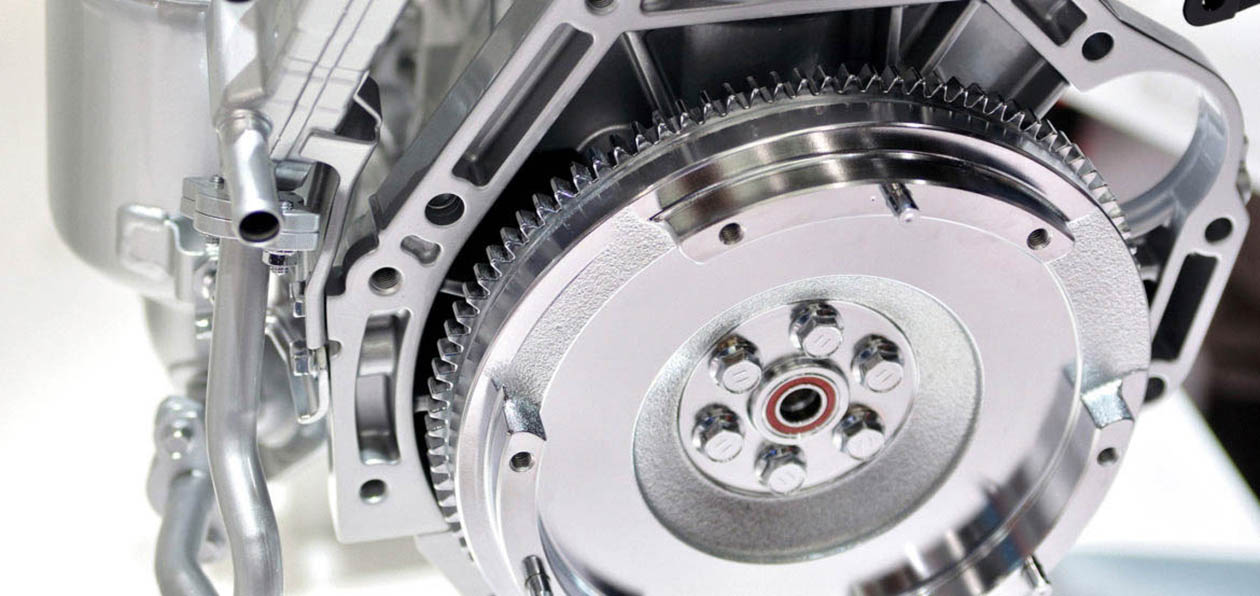

Работающий двигатель внутреннего сгорания воздает на валу очень неравномерный момент. Даже при выборе таких «классических» хорошо уравновешенных схем, как V6, V8 и V12, угловая скорость вращения коленчатого вала далеко не постоянна. Помимо неравномерности рабочих ходов двигателя, сюда накладываются еще и колебания от приводной нагрузки — механизма ГРМ, различных вспомогательных агрегатов и других узлов. Минимизировать колебания и обеспечить максимально комфортную езду позволяет маховик, который к началу 2000-х годов получил сложную, но эффективную конструкцию. О том, как устроены двухмассовые маховики, и в чем заключаются их достоинства и недостатки, в нашем материале.
Нагрузка на двигатель так же не постоянна, она имеет выраженные пики произвольной частоты и амплитуды. Все эти факторы порождают крутильные колебания коленчатого вала и элементов трансмиссии автомобиля. Причем величина крутильных колебаний может превышать величину крутящего момента двигателя в разы и даже на порядки. А значит, коленчатый вал и многое элементы трансмиссии должны быть выполнены с хорошим запасом прочности. Бороться с крутильными колебаниями стараются с помощью демпферов, а для изменения собственной частоты колебаний и недопущения резонанса используются маховики.
«Классическое» решение в виде жесткого маховика и демпфера крутильных колебаний на диске сцепления на протяжении почти полувека справлялось со своими задачами. Достаточно простая и дешевая конструкция спасовала только при одновременном повышении требований к качеству работы механизма сцепления, к снижению оборотов холостого хода, скорости выхода на нагрузку после старта и повышению передаваемого крутящего момента.
В таких условиях частоты резонанса конструкции опасно близко подходили к собственным частотам колебаний и без того максимально облегченных коленчатых валов современных двигателей. Да и нагрузка на трансмиссию росла. Увеличивать массу маховика при росте нагрузки экономически неэффективно: упадет динамика и вырастет расход топлива. К тому же увеличивается максимальная амплитуда крутильных колебаний при ударах в трансмиссии, что тоже нехорошо. А вот повысить эффективность работы демпфера можно, но для этого необходимо значительно увеличить габариты и усложнить устройство.
Решение было найдено. Демпфер перенесли с ведомого диска сцепления в маховик. А сам маховик такой конструкции получил название двухмассового. Потому что он состоит из двух массивных частей, связанных между собой через пружинно-гидравлический демпфер крутильных колебаний.
Во многом массовому применению двухмассовых маховиков автопром обязан «дизельному нашествию» и росту мощности. Дизельный двигатель имеет гораздо более высокую амплитуду колебаний крутящего момента в зависимости от угла поворота коленчатого вала. Типичный 4-цилиндровый дизель развивает 300 Нм крутящего момента на холостом ходу и порядка 700 Нм на малых рабочих оборотах; 6-цилиндровый мотор на холостых работает чуть ровнее, а амплитуда «всего» 280 Нм.
А вот бензиновые двигатели на холостых оборотах куда уравновешеннее: амплитуда составляет порядка 35 Нм для рядных моторов. Да и на малых оборотах под нагрузкой амплитуда колебаний крутящего момента заметно ниже — порядка 300 Нм. Двухмассовый маховик полностью изолирует трансмиссию от крутильных колебаний со стороны двигателя на любых оборотах и позволяет повысить передаваемый крутящий момент в среднем на 10% для дизельных моторов и на 5% для бензиновых, сделать движение на малых оборотах более комфортным, снизить нагрузки на подвеску двигателя и трансмиссию в целом, избежать перегрузок мотора при ударах со стороны трансмиссии, сделать более комфортной работу со сцеплением на мощных двигателях.
Специалисты компании Trialli, российского производителя узлов трансмиссии, рассказали, что внедрение двухмассовых маховиков безусловно решило проблему резонансных колебаний, однако породило новую — малый ресурс изделия. Двухмассовые маховики из-за особенностей конструкции обычно не выдерживают более 80 000 км пробега и требуют дорогостоящей замены — в среднем около 30 000 рублей.
«Для роботизированной КПП это неизбежно: лепестки корзины сцепления при работе актуатора должны постоянно находиться в одном положении. Для этого в нажимной диск сцепления была внедрена технология компенсации износа, чтобы нивелировать износ фрикционных элементов ведомого диска и выработки прижимного диска корзины.
А вот для механической КПП эффективность двухмассовых маховиков не столь однозначна. Принципиальной разницы в движении водитель не почувствует, а потому есть возможность сэкономить на ремонте трансмиссии, переоборудовав двухмассовый маховик в обычный одномассовый и, соответственно, при последующих ремонтах устанавливать комплект для одномассового маховика», — констатировал директор по маркетингу компании Trialli Кирилл Шипота.
К 1997 году большая часть моторов объемом свыше 2,0 литров оснащалась двухмассовыми маховиками. И только в моторах объемом менее 1,6 литра они практически не применялись. На данный момент процент проникновения технологии стал выше, практически все новые машины с бензиновыми двигателями объемом порядка двух литров и практически все дизельные моторы оснащены ими.

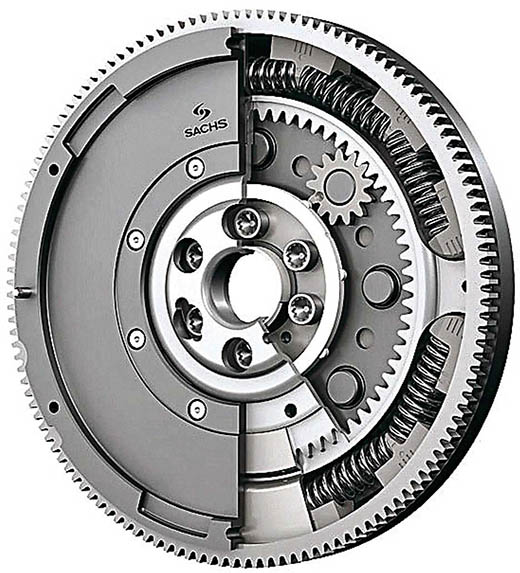

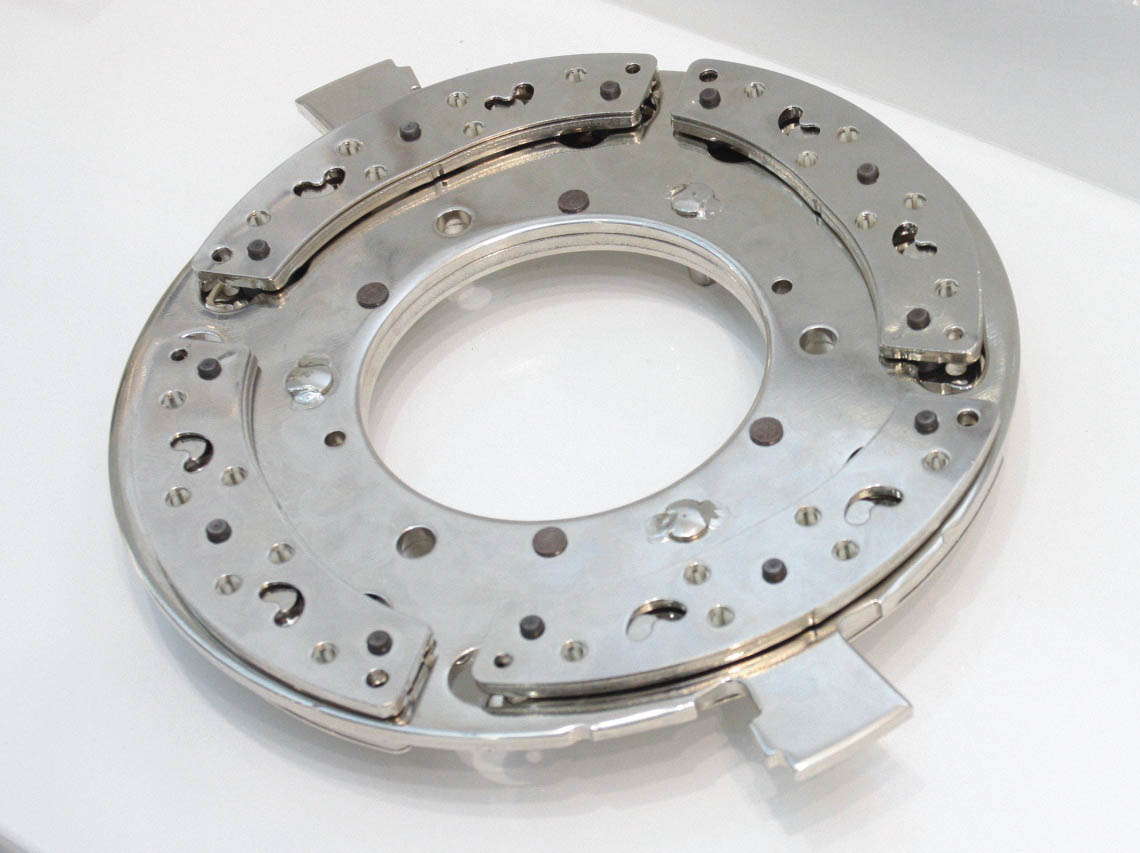

Первые двухмассовые маховики на серийных машинах появились в 1985 году на дизельных моторах BMW. Конструкция первых маховиков производства LuK была достаточно сложной. Две массы были связаны между собой планетарной передачей, а центры соединялись через шарикоподшипник большого диаметра. Демпферные пружины размещались отдельно, имели одну ступень упругости и работали в вязком масле.
Дальнейший прогресс конструкций пошел по пути снижения размеров и стоимости. Уже третье поколение двухмассовых маховиков лишилось центрующих планетарных передач, ограничившись одним лишь центральным подшипником. Позже предпринимались попытки убрать дорогой подшипник качения, заменив его втулкой, или как можно сильнее уменьшить диаметр подшипника. Пружины получили прогрессивную характеристику, в основном за счет применения второй и третьей пружин, более коротких, а амплитуда фильтрации выросла.
Позже ввели ограничивающий момент — фрикцион для предотвращения повышенных нагрузок на трансмиссию. В 2010 году на BMW с дизельным мотором N47 применили конструкцию с вращающимся маятником, позволяющим снизить вибрации момента на малых оборотах.
Применение двухмассовых маховиков не ограничивается механическими коробками передач и роботизированными трансмиссиями. Вариатор Audi Multitronics 1999 года стал первой конструкцией такого рода с двухмассовым маховиком. В 2008-м двухмассовый маховик впервые применили с автоматической коробкой передач с ГДТ на моделях Audi A6 с дизельными двигателями. Сфера применения двухмассовых маховиков постепенно расширяется, в первую очередь в связи с повышением крутящего момента моторов на малых оборотах и снижением числа цилиндров, а значит, и повышением амплитуды вибраций момента двигателя.
Помимо стандартной конструкции двухмассового маховика получили распространение и различные модификации детали, созданные для еще более повышенных нагрузок. Одним из производителей таких модернизированных элементов является компания Valeo, предложившая две разновидности двухмассовых маховиков.
Двухмассовый маховик с внутренним демпфером
Эта технология позволяет гасить колебания даже при самых высоких диапазонах оборотов. Помимо двух изогнутых пружин, небольшие пружины — менее чувствительные к центробежной нагрузке — встроены в ведомый диск сцепления. Данная технология подходит для требовательных применений, таких как автомобили с задним приводом, где необходимо иметь очень низкие вибрации на уровне входа в коробку передач.
Демпфер с большой длиной хода (L.T.D.)
Данная технология, в дополнение к изогнутым пружинам, предусматривает два ряда из трех пружин, которые работают последовательно и синхронизируются задней пластиной. Две прямые пружины менее чувствительны к центробежной силе и обеспечивают меньше трения, чем изогнутые пружины. Эта комбинация позволяет обеспечить оптимальную фильтрацию благодаря максимальному угловому смещению. Эта высокоэффективная технология обеспечивает замечательный комфорт вождения и все качества, необходимые для мощных двигателей, а также для гибридного силового агрегата.
Двухмассовые маховики оказались достаточно сложной конструкцией. В отличие от одномассового, который, по сути, состоит из двух частей — собственно диска и зубчатого венца, тут количество деталей увеличивается до 30–50. И часть из них движется относительно друг друга. Возрастает и число возможных неисправностей. Помимо перегрева и износа контактной пластины, поломок зубчатого венца, теперь к числу неисправностей добавились износ и поломки пружин, утечки смазки, поломки подшипников, разрушение деталей центрующего аппарата и нарушение взаимного расположения деталей. Даже в отсутствие износа контактной поверхности к 150–200 тыс. км пробега маховик потребует ремонта или замены из-за других поломок.
Диагностика поломок этого элемента затруднена тем, что на пробеге более сотни тысяч километров источником повышенного уровня вибраций и шума может быть и износ системы питания и управления двигателем, нарушение его подвески и поломки трансмиссии. А износ двухмассового маховика повышает износ всех связанных элементов, двигателя, трансмиссии и других частей. Для более тщательной диагностики рекомендуется инструментальная проверка радиального и осевого люфта масс маховика, проверка модуля упругости пружин и визуальный контроль конструкции на предмет повреждений, утечек масла, утери балансировочных грузов, износа контактной пластины и других повреждений.
