Водяная система Bosch: впрыск H2O

Впрыск с водой

Концерн Bosch представил систему, в которой вместе с бензином в камеры сгорания двигателя впрыскивается вода. Что-то очень знакомое, не так ли? Но все же будем разбираться: что это дает и какие могут быть перспективы у такой технологии.

Начать стоит с того, что сама идея добавлять в камеру сгорания вместе с топливом небольшое количество воды очень и очень не нова. Около ста лет назад (!) такую систему разработал и описал с точки зрения физических процессов английский инженер Хопкинсон, который и опробовал ее на больших промышленных двигателях. В годы Второй Мировой войны, на немецких и американских самолетах устанавливался дополнительный впрыск в цилиндры воды, смешанной в равных долях с метанолом. Велись такие разработки и в СССР, но вскоре авиация стала переходить на реактивную тягу и о впрыске воды забыли.

Однако идею подхватили автомобилисты, как профессиональные конструкторы, так и изобретатели-самоучки. Привлекало всех то, что вода в камере сгорания обеспечивает дополнительное охлаждение, при этом смесь бензина, воздуха и мелкораспыленной воды сгорает медленнее, чем обычная, что позволяет избежать детонации. При лучшем охлаждении двигателя и снижению риска детонации, не корректируется «назад» угол опережения зажигания (что автоматически делается во избежание детонации). Угол опережения остается в наиболее эффективной позиции с точки зрения снятия мощности. На практике это отражается в улучшении динамики двигателя (за счет повышения крутящего момента) и экономии топлива.

Водяная система Bosch: впрыск H2O

Комплекты систем впрыска воды, метанола или их смеси для самостоятельной установки

К настоящему времени разных конструкций систем впрыска воды создано великое множество. Их разрабатывали автопроизводители, производственные фирмы и придумывали в гаражах рукастые любители. В частности, Renault представил в 1977 году систему впрыска воды, которую применял на болидах «Формулы 1» в 80-х годах, но затем от нее отказался. Применялся впрыск воды и на гоночных мотоциклах — такие системы ставили Harley-Davidson, Suzuki, BMW, Honda, Kawasaki.

Нынче на интернет-ресурсах не составляет труда найти фирменный промышленный комплект со специальным бачком, насосом, распылителями и электронным блоком управления. Цена вопроса — в среднем от 50 до 150 тысяч рублей. (Годится и для впрыска метанола, между прочим). И напротив, можно вообще не потратить ни копейки — смотрим видеоблоги, где гаражные изобретатели покажут и расскажут, как сделать впрыск воды (да и чего угодно) с помощью пластиковой баклажки, трубки от капельницы и иглы от шприца.

И вот сейчас на этом поле, распаханном всеми кому не лень, решил сыграть Bosch. Немецкий концерн представил свою версию системы, которая была разработана для турбированных моторов с непосредственным впрыском.

Водяная система Bosch: впрыск H2O

Конструктивно «водяная» система Bosch близка к обычному распределенному впрыску и состоит из инжекторов, насоса, емкости для воды и электронного блока управления. Инжекторы встроены в патрубки впускного коллектора перед клапанами. Как только впускной клапан открывается, инжектор выпускает порцию мелкораспыленной воды, которая вместе с воздухом втягивается в камеру сгорания. Затем срабатывает уже топливный инжектор и далее все по обычному циклу 4-тактного двигателя.

Водяная система Bosch: впрыск H2O

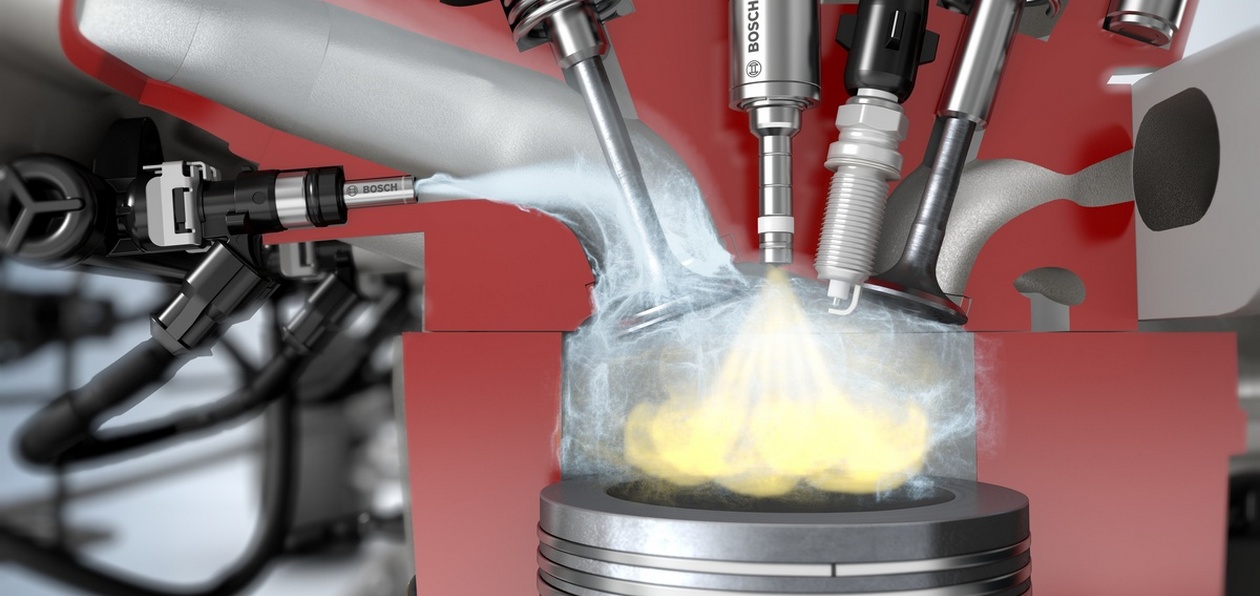

Работа системы Bosch water Injection: сначала впрыск воды, затем топлива и воспламенение смеси

Как утверждают специалисты немецкого концерна, данная система особо эффективна при быстром ускорении или во время движения по скоростной автостраде, позволяя экономить до 13% бензина. Особенно ощутима будет топливная экономия на небольших трех- и четырехцилиндровых двигателях. Расход дистиллированной воды — менее одного литра на 100 километров пути. Если запас дистиллята иссякнет, двигатель продолжит работу в обычном режиме. Впрыск воды не является жизненно важной системой и служит просто для улучшения характеристик.

Сейчас система «водяного» впрыска Bosch обкатывается на спорткаре BMW M4 GTS с турбированным шестицилиндровым двигателем. Как показывают испытания, технология немецкого концерна позволяет улучшить динамику машины и экономить около 4% топлива.

«Впрыск воды может придать дополнительный импульс любому турбомотору», - считает Штефан Зайберт, президент подразделения Бензиновых Систем Robert Bosch GmbH.

Ему вторит д-р Рольф Буландер, член совета директоров компании Robert Bosch GmbH и председатель правления бизнес-направления Решений для мобильности, говоря: «Наша система впрыска воды демонстрирует, что у двигателя внутреннего сгорания все еще припасены некоторые козыри в рукаве».

Каков итог?

Впрыск воды оказывается очень живучей идеей. Среди автомобилистов-любителей тут есть свои адепты, горячо отстаивающие достоинства «водяной инжекции». Временами вспоминают про воду и конструкторы, по мере развития технологий совершенствуя систему. Хотя, казалось бы, все тут ясно: выигрыш в мощности и экономичности получается совсем небольшой, а конструкция автомобиля усложняется и появляется еще одна заправочная жидкость. При минусовой температуре вода замерзает и система не работает. Так что перспективы массового внедрения водяного впрыска по-прежнему остаются сомнительны и туманны.
