Тест термостатов: следи за температурой

Тест термостатов

Если вы в последнее время замечаете, что двигатель в вашем автомобиле очень медленно прогревается, стало холодно в салоне или, наоборот, в пробках приходится включать вентилятор печки на максимальную скорость и открывать все окна, так как стрелка температуры на щитке приборов находится в красной зоне или около нее, то причина, скорее всего, кроется в достаточно простом и довольно недорогом изделии системы охлаждения — термостате.



Долго ездить с неработающим термостатом нельзя, так как при длительном прогреве двигателя повышается его износ, а при слишком высокой температуре может произойти перегрев, который чреват капитальным ремонтом.

На заре автомобилестроения охлаждение двигателя осуществлялось при помощи термосифонного метода. Более легкая горячая вода поднималась по водосборной трубе в верхнюю часть радиатора, опускалась в нем книзу и опять поступала в двигатель. Охлаждение воды обеспечивалось постоянно вращающимся на валу двигателя вентилятором, регулирование температуры было невозможно. При возрастании мощностей двигателей такой метод охлаждения перестал справляться с возросшей тепловой нагрузкой, и в системе охлаждения появился водяной насос.

Термостат же появился на автомобиле только в 1922 году.

Место термостата в системе охлаждения находится между двигателем и радиатором.

Основная задача термостата — блокировать поток охлаждающей жидкости в радиатор, пока двигатель не прогрелся до нужной температуры. Когда вы заводите остывший двигатель, то жидкость циркулирует только по малому кругу системы, в который входят сам двигатель, помпа, термостат и радиатор отопителя. Как только двигатель достигнет рабочей температуры, термостат открывается, и охлаждающая жидкость начинает циркулировать через радиатор охлаждения. Таким образом, термостат позволяет двигателю разогреться быстрее, тем самым уменьшая износ двигателя и вредные выхлопы.

Сам термостат состоит из корпуса с патрубками, в который вставляется термоэлемент в каркасе. К термоэлементу прикрепляются две подпружиненные тарелки-клапана (основной и перепускной), а в сам термоэлемент вставляется шток, который и перемещает тарелки-клапана.

Принцип работы термостата кроется в маленьком медном цилиндре (термоэлементе), который размещается внутри термостата. В этом цилиндре находится смесь нефтяного воска (церезина) и медного порошка, которая начинает плавиться при заданной температуре. Воск используется из-за его способности значительно расширяться, под действием тепла он переходит из твердого состояния в жидкое. Эта смесь герметично отделена изнутри резиновой прокладкой, не позволяющей протекать смеси в систему охлаждения. Воск плавится, значительно расширяется и выдавливает шток из цилиндра, тем самым приоткрывая подпружиненный основной клапан. Через основной открытый клапан термостата охлаждающая жидкость начинает циркулировать через радиатор — это и есть большой круг системы охлаждения.

До достижения температуры полного открытия термостата жидкость циркулирует как по малому, так и по большому кругу.

При достижении температуры полного открытия термостата перепускной клапан перекрывает движение жидкости по малому кругу, таким образом, вся жидкость проходит через большой круг.

Когда температура жидкости понижается, воск в термостате начинает застывать, пружина основного клапана вдавливает шток обратно в цилиндр с воском — снова открывается малый круг системы охлаждения для прохода жидкости.

Задачей нашего теста было провести оценку термостатов для переднеприводных автомобилей ВАЗ с инжекторными двигателями.



1) Electon. Производство: Россия, Владимирская обл., г. Радужный

Стоимость 320 руб.

Термостат упакован в мягкую картонную упаковку зеленого цвета с черными полосами. Паспорта внутри нет, и на упаковке нет ни слова о том, какие условия гарантии и какой срок даются производителем на их термостат. Однако на сайте, указанном на упаковке, удалось найти информацию, что гарантия на данную продукцию составляет два года.

Корпус крышки выполнен из алюминия, внутри одного из патрубков видны облои, которые немного уменьшают проходное сечение. На корпусе сделаны надписи отливкой «85 оС» и «Electon». Сбоку на корпусе лазером нанесен оригинальный номер изделия и месяц его производства. В комплект входит уплотнительное силиконовое кольцо прямоугольного сечения. На планке термоэлемента, которая удерживает его в корпусе крышки термостата, также указана температура начала открытия.



2) Finord. Производство: Финляндия

Стоимость 310 руб.

Термостат упакован в фирменный пакет и жесткую картонную коробку, паспорта изделия нет. Условия гарантии на данный товар нигде на упаковке не указаны. На сайте официального представителя в России про гарантию на данный товар тоже ничего найти не удалось.

На корпусе из алюминиевого сплава выполнены маркировка изготовителя, фирменный номер изготовителя, температура начала открытия и дата изготовления. Снаружи на патрубках есть кольцевые ребра для лучшей герметизации при обжимании хомутом шланга. Внутри патрубков имеются небольшие облои.

Маркировка изготовителя и температуры начала открытия присутствует также на тарелке перепускного клапана термоэлемента. В комплекте с термостатом поставляется уплотнительное резиновое кольцо.



3) Zollex. Производство: Словения

Стоимость 330 руб.

Термостат упакован в фирменный пакет и коробку из жесткого картона. Про гарантию на упаковке ничего не указано, однако на сайте удалось найти информацию, что она составляет 2 года или 125 тыс. км пробега.

На алюминиевом корпусе, кроме названия изготовителя и фирменного номера, больше ничего обнаружить не удалось. Девственной чистотой отличается термоэлемент — только у Zollex, в отличие от всех остальных, на нем отсутствует маркировка. Снаружи на патрубках также выполнены кольцевые ребра для улучшения герметичности, но на одном из патрубков в литье имеются следы вкраплений. Облоев внутри патрубков нет. В комплект входит круглое резиновое уплотнительное кольцо.



4) Luzar. Производство: Россия, Санкт-Петербург

Стоимость 320 руб.

Термостат упакован в мягкую картонную упаковку и пакет, который оказался простым, без фирменных надписей, но с защелкой. Внутри упаковки лежит паспорт изделия с указанием гарантии на 2 года или 125 тыс. км пробега. Дата изготовления указана на самой упаковке.

На алюминиевом корпусе указаны производитель, температура начала открытия, оригинальный и фирменный номера. На тарелке термоэлемента нанесен свой фирменный номер, название производителя и температура начала открытия. Среди всех представленных термостатов в алюминиевом корпусе только у Luzar нам встретилась обрезиненная тарелка основного клапана для дополнительной герметичности малого контура системы охлаждения на холодном двигателе.

Снаружи на патрубках также сделаны дополнительные кольцевые ребра, облоев внутри патрубков обнаружить не удалось. В комплект входит резиновое уплотнительное кольцо.



5) Прамо. Производство: Россия, Владимирская обл., п. Ставрово

Стоимость 340 руб.

Термостат упакован в картонную упаковку, без пакета. Рассматривая паспорт, мы обнаружили очень интересное условие гарантии, отличающееся от условий всех других производителей, — 12 месяцев при установке в авторизованном автосервисе и всего 6 месяцев, если установка была произведена самостоятельно.

На алюминиевом корпусе отливкой выполнена надпись, указывающая производителя и температуру начала открытия. К тому же дополнительно имеются две наклейки, на одной из которых указана применяемость изделия, а на другой — оригинальный номер, дата производства и, видимо на всякий случай, температура начала открытия. На планке, удерживающей термоэлемент в корпусе термостата, указан фирменный номер изделия.

Облоев внутри патрубков нет. В комплекте с изделием поставляется резиновое кольцо прямоугольного сечения.





Методика испытаний



В первую очередь проводился контроль температуры начала открытия. По условиям ВАЗа она должна составлять 85±2 оС.

Далее проверялась герметичность основного клапана под давлением 1 атм. при температуре воды от 10 до 35 оС — в нашем случае температура воды была 21 оС, при этом допускается протечка воды через основной клапан в количестве не более 0,5 литра за минуту. Мы замеряли, за какое время вытечет 0,5 литра воды под давлением.

Следующим этапом проверки стал контроль времени полного открытия основного клапана при опускании термостата в жидкость с температурой 102±2 оС — в нашем случае мы опускали термостаты в кипящую воду, при этом время полного открытия должно было составить не более одной минуты.

Также проводился контроль герметичности корпуса термостата — к патрубкам термостата, погруженного в воду, подается сжатый воздух под давлением 2 атм. и выдерживается в течение минуты. На поверхности воды не должно наблюдаться пузырьков воздуха.

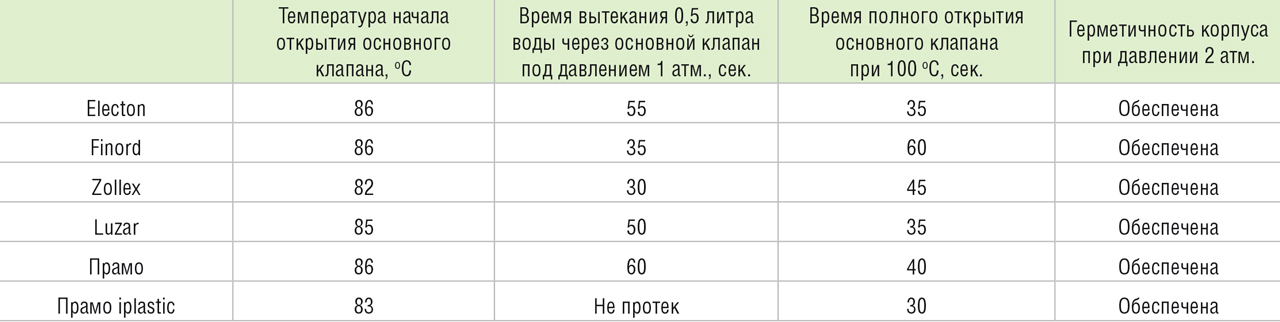

Результаты всех испытаний представлены в таблице:



Выводы



3-е место —Electon

Основной клапан термостата Electon пропускает капли-слезы и без давления, но и при подаче давления немного не укладывается в норматив. Среди минусов также: небольшие облои внутри патрубков корпуса и непонятные условия гарантии.

4-е место — Finord

Самый «задумчивый» термостат по скорости открытия основного клапана при изменении температуры охлаждающей жидкости, но в самый край норматива он уложился. На холодном двигателе даже без давления основной клапан пропускает многочисленные капли-струйки жидкости в большой контур, а при достижении 50 оС щель между корпусом и клапаном-тарелкой увеличилась и протечки стали еще сильнее, отсюда вывод: двигатель будет прогреваться гораздо дольше. К тому же не удалось найти никакой информации о гарантии. Не рекомендуем использовать для установки.

5-е место — Zollex

Основной клапан термостата начал открываться при 82 оС, хотя поле допуска начала открытия клапана лежит от 83 до 87 оС. К тому же основной клапан и без давления пропускает струйки воды, а под давлением не укладывается в норматив в два раза — самый худший по результатам теста. Не рекомендуем устанавливать на автомобиль.



Вне зачета

Прамо iplastic — самый быстрый термостат по скорости реагирования термоэлемента, что ожидаемо, ведь пластиковый корпус рассеивает гораздо меньше тепла вокруг, поэтому термоэлемент и реагирует быстрее. Также это единственный термостат с действительно герметичным основным клапаном — даже при давлении 1 атм. он не пропустил ни капли воды. Мы приняли решение увеличивать давление до тех пор, пока не начнутся протечки, — при достижении давления 1,6 атм. клапан резко открылся и все 0,5 литра воды вытекли за несколько секунд.

Эх, если бы еще данный термостат не имел полностью собственную конструкцию, с абсолютно невзаимозаменяемыми всеми его элементами, а также стоимость в 2,5 раза большую, чем обычная крышка термостата с термоэлементом. Таким образом, даже при выходе из строя датчика или термоэлемента придется покупать новый корпус в сборе.



Р. S. Напоследок хотелось бы дать пару советов автовладельцам, как определить, работает термостат или нет. Есть пара довольно простых способов это проверить.

На автомобиле: нужно прогреть двигатель до рабочей температуры, затем выключить двигатель, открыть капот и потрогать верхний и нижний шланги радиатора. Если один шланг горячий, а другой холодный, то, скорее всего, клапан термостата закрыт и охлаждающая жидкость не проходит через радиатор. Такой термостат нужно заменить на новый.

Другой простой способ проверки термостата на работоспособность заключается в опускании его в кипящую воду. Далее наблюдаем: если клапан термостата открывается, то он рабочий, если нет, то термостат нерабочий. Полное открытие основного клапана термостата и закрытие перепускным клапаном патрубка термостата в кипящей воде должно произойти не более чем за 60 сек.
