Пьезофорсунки: что инженеру хорошо, то слесарю плохо

Пьезофорсунки: что инженеру хорошо, то слесарю плохо

Пьезоэлектрические форсунки находят сейчас все большее применение в топливных системах Common Rail у современных дизелей. Конструкторы получают инструмент для точной настройки двигателей, а автовладельцы и механики — букет финансовых и технических нюансов. Так в чем тут достоинства и в чем недостатки? «Движок» будет разбираться с вопросом.

Путем прогресса

Состоявшееся в конце девяностых внедрение системы Common Rail стало новой вехой в развитии двигателя Дизеля. Рядный топливный насос высокого давления (ТНВД) сменил магистральный насос, а гидравлические форсунки уступили место форсункам с электромагнитными клапанами, управляемыми электроникой.

В отличие от прежней конструкции, где открывание иглы распылителя происходило только за счет давления, электрогидравлические форсунки работают несколько иначе. В состоянии покоя давление топлива на конусе иглы распылителя и в камере управляющего клапана, расположенного над иглой, оказывается одинаково, подпружиненная игла запирает сопла, и впрыска не происходит. Когда поступает сигнал от блока управления, электромагнитный клапан срабатывает, давление над иглой сбрасывается, она поднимается, открывая сопла, и осуществляется впрыск.

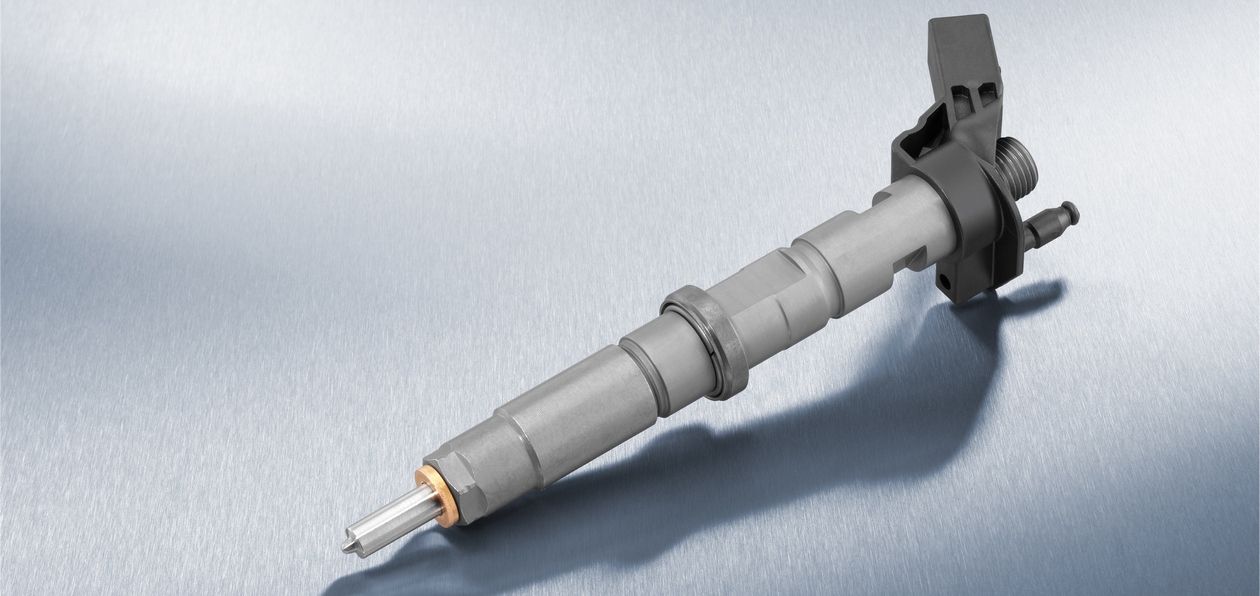

Подобным образом работают и пьезофорсунки, в которых вместо электромагнита с подвижным сердечником применяется другой исполнитель — пьезоэлемент. Он имеет форму квадратного столбика, состоящего из множества установленных друг на друга и спеченных между собой керамических пластинок. Под воздействием тока в них возникает пьезоэффект, за счет которого конструкция способна быстро изменить свою длину, воздействуя на управляющий клапан. По сравнению с электромагнитом пьезоэлемент обеспечивает более быстрое срабатывание, время которого составляет порядка 0,1 мс (против 0,5 мс у форсунки с электромагнитом), а также способен создать большее усилие по воздействию на клапан управления и имеет более высокую точность хода для быстрой отсечки подачи топлива.

Пьезофорсунки: что инженеру хорошо, то слесарю плохо

Конструкция пьезоэлектрической форсунки: 1 — пьезоэлемент;  2 — гидрокомпенсатор;  3 — управляющий клапан;  4 — дроссельная шайба;  5 — игла распылителя

Применение пьезоэлемента в форсунке позволило конструкторам реализовать до десяти впрысков за один такт работы двигателя — предварительные, основной, послевпрыски. При этом сами порции, их объем и частоту здесь можно гибко регулировать, исходя из режимов работы двигателя. Таким образом, в моторе достигается плавность и полнота сгорания топлива, снижается шумность и токсичность. Для современных дизелей у легковых автомобилей пьезоэлектрические форсунки становятся неотъемлемым элементом в конструкции топливной системы. Но за высокие технологии приходится платить.

Чинить нельзя менять

С точки зрения сервиса главной особенностью пьезофорсунок оказывается высокая сложность ремонта, для которого необходимо специальное оборудование. В некоторых случаях ремонт и вовсе невозможен. При этом сами пьезофорсунки очень требовательны к качеству топлива, его составу и степени очистки, при снижении которых они быстро выходят из строя.

Для моторов легковых автомобилей пьезофорсунки производят такие компании, как Bosch, Delphi, Denso и Siemens. Но отдавать этот рынок сторонним сервисам по ремонту они не спешат, предлагая замену целиком. Компонент этот достаточно дорогой: в зависимости от марки и модели пьезофорсунка может стоить от 16 000 до 40 000 рублей. Поэтому ремонт, средняя стоимость которого составляет половину и меньше от цены новой форсунки, оказывается востребован. Но по силам он не каждому сервису.

Пьезофорсунки: что инженеру хорошо, то слесарю плохоПьезофорсунки: что инженеру хорошо, то слесарю плохо

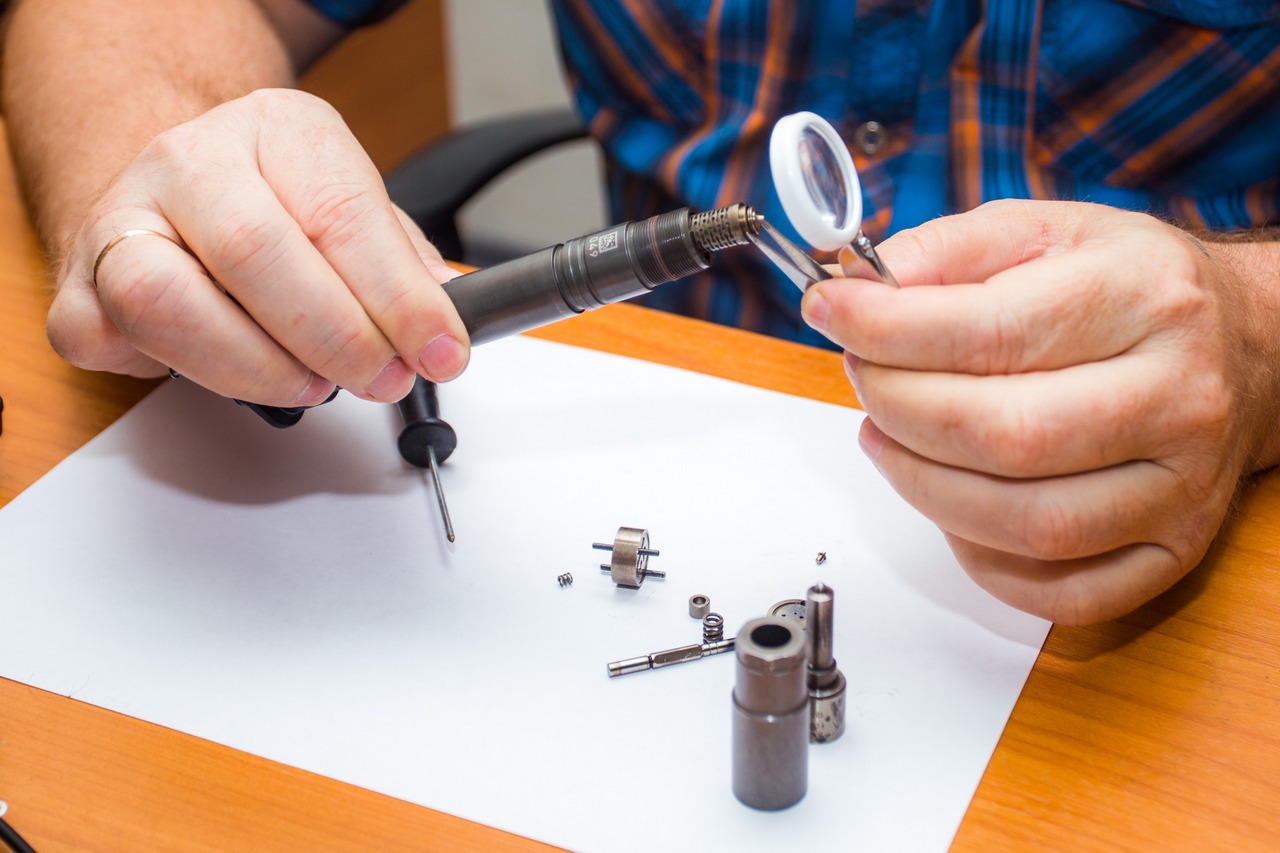

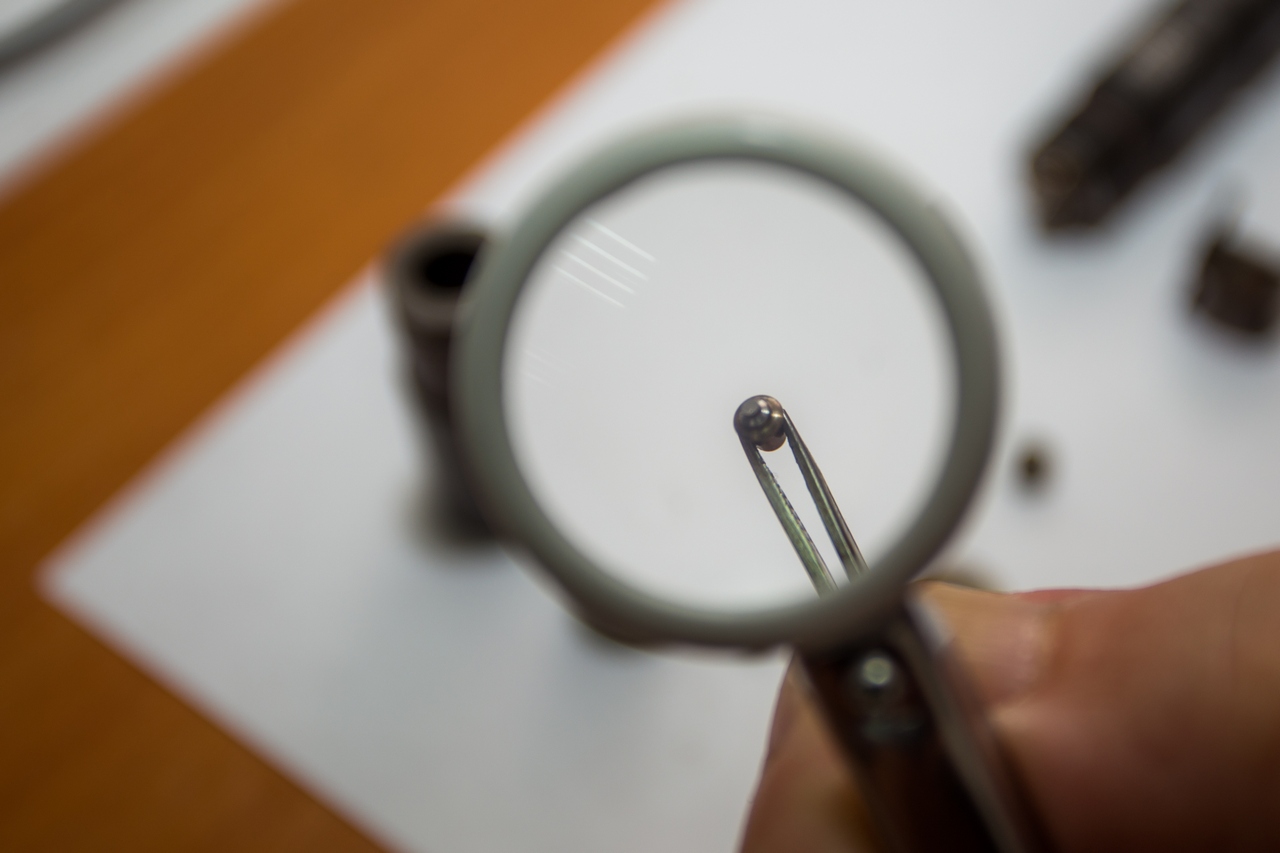

Управляющий клапан чаще всего выходит из строя. При этом деталь изготавливается с высокой точностью и размерностью на микронном уровне.

Трудности начинаются уже с момента диагностики, которую невозможно провести в условиях гаражной мастерской. Например, тест на переливание, когда к штуцерам слива в обратную магистраль подсоединяются трубки со стаканами, в системе с пьезофорсунками просто так сделать нельзя, поскольку «в обратке» здесь должен быть подпор давлением.

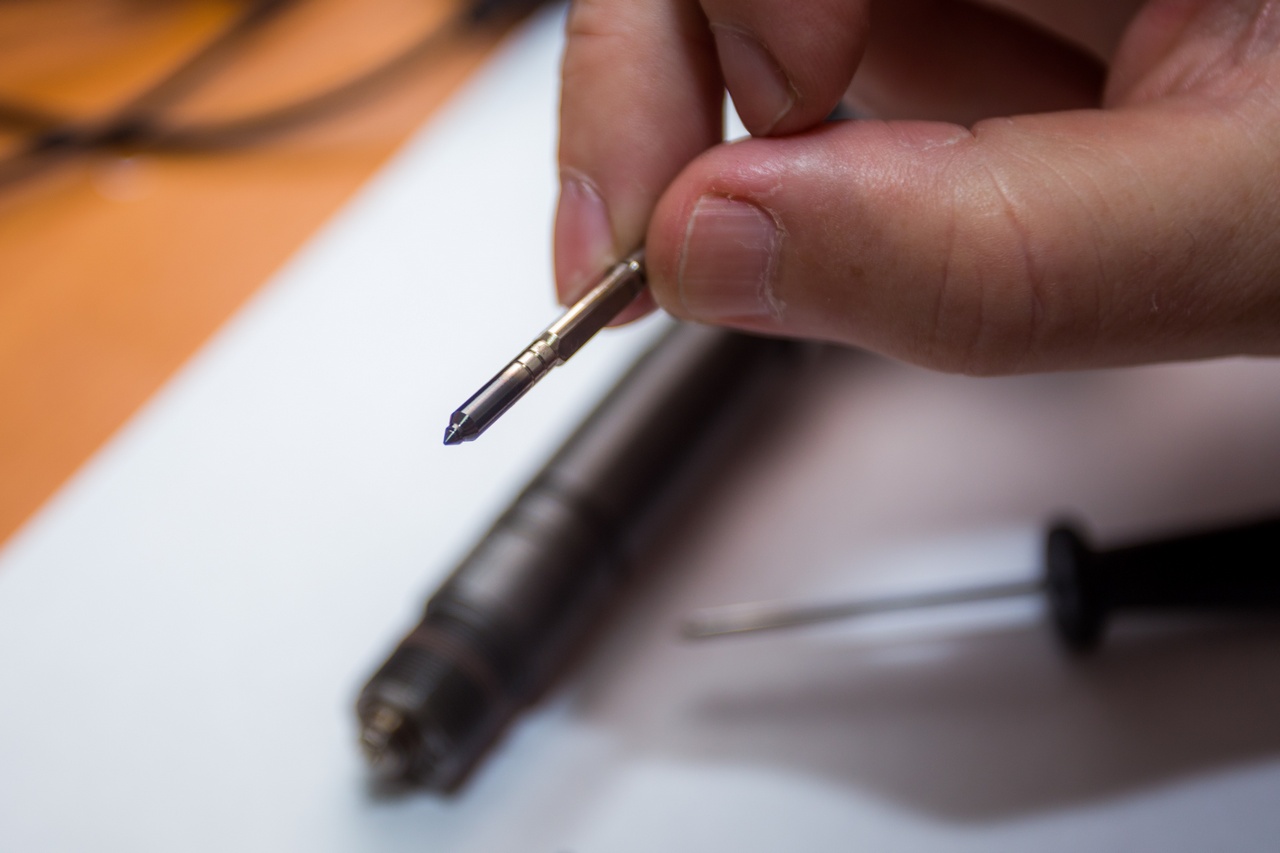

Как рассказывают сервисмены, наиболее уязвимым оказывается управляющий клапан, который выходит из строя чаще всего. При этом он является одним из самых важных узлов — его неисправность может привести к выходу из строя всей форсунки. Клапан либо заменяется целиком, либо восстанавливается методом шлифовки и притирки рабочей кромки самого клапана и рабочей кромки седла клапана. Но сделать это непросто. Клапан имеет очень высокую, прецизионную точность изготовления с параметрами измерений на микронном уровне.
Например, поясок в верхней части плунжера клапана имеет ширину порядка ста микрон (одна десятая миллиметра), при этом должен быть определенный угол фаски. И чем точнее будут воспроизведены заводские параметры, тем легче будет настроить форсунку и тем большим будет дальнейший срок ее службы.

Пьезофорсунки: что инженеру хорошо, то слесарю плохо

Дмитрий Ефременко, директор компании spbparts.ru - «Европром»:

— Подшипники качения в узлах отечественных обрабатывающих станков имеют большие допуски по люфтам и зазорам, чем клапаны пьезофорсунок. Соответственно, добиться требуемой точности на таких станках невозможно. Поэтому оборудование для восстановления нам потребовалось конструировать самим, отдельные узлы и элементы которого пришлось покупать в Швейцарии.

Восстановить можно и распылители, у которых обрабатываются и притираются игла и седло, продуваются сопла. Если распылитель необратимо поврежден (например, при перегреве форсунки), то берется деталь от другой форсунки, где распылитель можно восстановить. Точно так же поступают и с клапанами, разновидностей которых, в отличие от видов распылителей, в десятки раз меньше, что существенно облегчает подбор. Например, у пьезофорсунок Bosch более чем в десяти разных форсунках может использоваться один и тот же клапан.

Пьезофорсунки: что инженеру хорошо, то слесарю плохоПьезофорсунки: что инженеру хорошо, то слесарю плохо

В последнее время появились на рынке и новые запчасти (клапаны, гидрокомпенсаторы, распылители) китайского производства. Но качество их сильно «плавает», сложно разобраться, где пригодный к ремонту неоригинал, а где выброшенные деньги.

Предлагают китайцы в виде запчасти и пьезоэлемент, который тоже является одним из слабых мест пьезофорсунки. Но, как рассказывают сервисмены, его замена не оправдывает себя по трудозатратам. Часть пьезоэлемента прочно припаяна к колодке с разъемами, которая, в свою очередь, опрессована на корпусе, что образует неразборную конструкцию. Поэтому проще заменить эту часть корпуса целиком.

Каков итог?

Пьезофорсунка — высокотехнологичный компонент, изначально предназначенный для замены целиком и плохо поддающийся ремонту. Но жизнь диктует свои правила — появились сервисы, в которых научились восстанавливать эти детали так, чтобы клиент был доволен. Осталось сказать свое слово производителям неоригинала и начать выпуск аналогов. А также самим производителям оригинальных пьезофорсунок, предложив фирменные технологии восстановления и запчасти для ремонта.

Пьезофорсунки: что инженеру хорошо, то слесарю плохо

Алексей Зубиков, руководитель развития сети Бош Дизель Центр / Сервис в России, Закавказье и Средней Азии:

— Для ремонта пьезофорсунок в мастерских Бош Дизель Сервис у компании пока нет технологий, не готовы комплекты специального инструмента и запасных частей. На данный момент мы можем только проводить диагностику форсунок этого типа. Планируется, что услуги по ремонту пьезофорсунок мы начнем оказывать с 2017–2018 года.
