Калибровка автомобильных систем — перспективная услуга для СТО
Автомобили больше не являются чисто механическими произведениями, они эволюционировали в дорожные компьютеры. Поэтому сотрудник автосервиса в наши дни должен быть сродни компьютерному мастеру: использовать высокотехнологичное оборудование, диагностическое программное обеспечение и онлайн-инструменты, необходимые для ремонта современных транспортных средств.
В 1995 году компания Bosch впервые представила систему стабилизации ESP на серийном автомобиле — роскошном купе Mercedes-Benz S‑класса. За прошедшие 26 лет эти системы помогли предотвратить сотни тысяч аварий и сохранили множество человеческих жизней. Однако современные автомобили не только помогают водителям обезопасить поездки, но и делают процесс передвижения максимально комфортным. Благодаря множеству высокотехнологичных устройств — радаров, ультразвуковых датчиков и многофункциональных камер — автомобили научились самостоятельно разгоняться, тормозить, поддерживать скорость и маневрировать в пределах заданной и прилегающих к ней полос трассы.

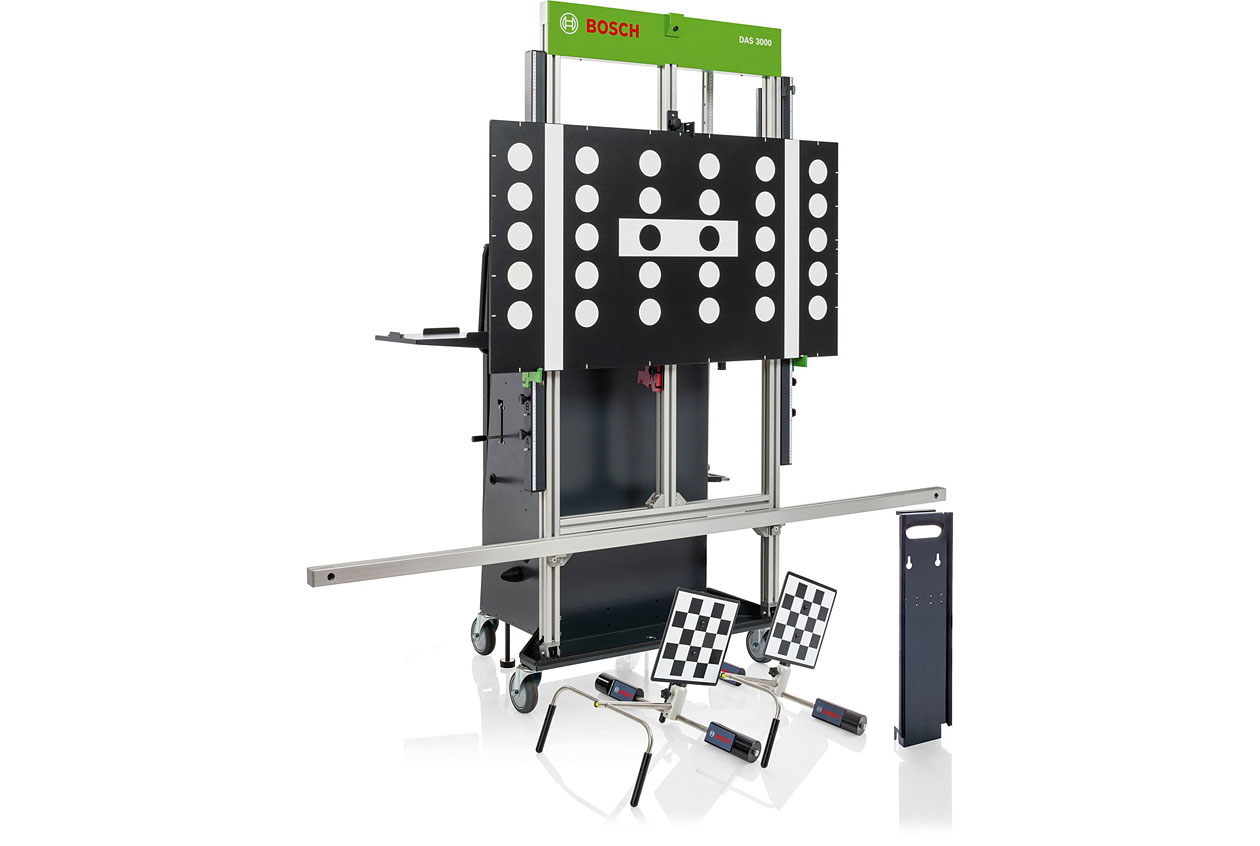

Как и другие узлы автомобиля, радарные датчики и камеры также время от времени требуют проверки и обслуживания, например после замены треснувшего ветрового стекла. В портфолио компании Bosch есть специальные калибровочные стенды для СТО, такие как DAS3000, а в программе учебного центра для специалистов «Бош Авто Сервис» появились новые курсы, в рамках которых механики учатся обращаться с калибровочным оборудованием и правильно настраивать датчики современных автомобилей.

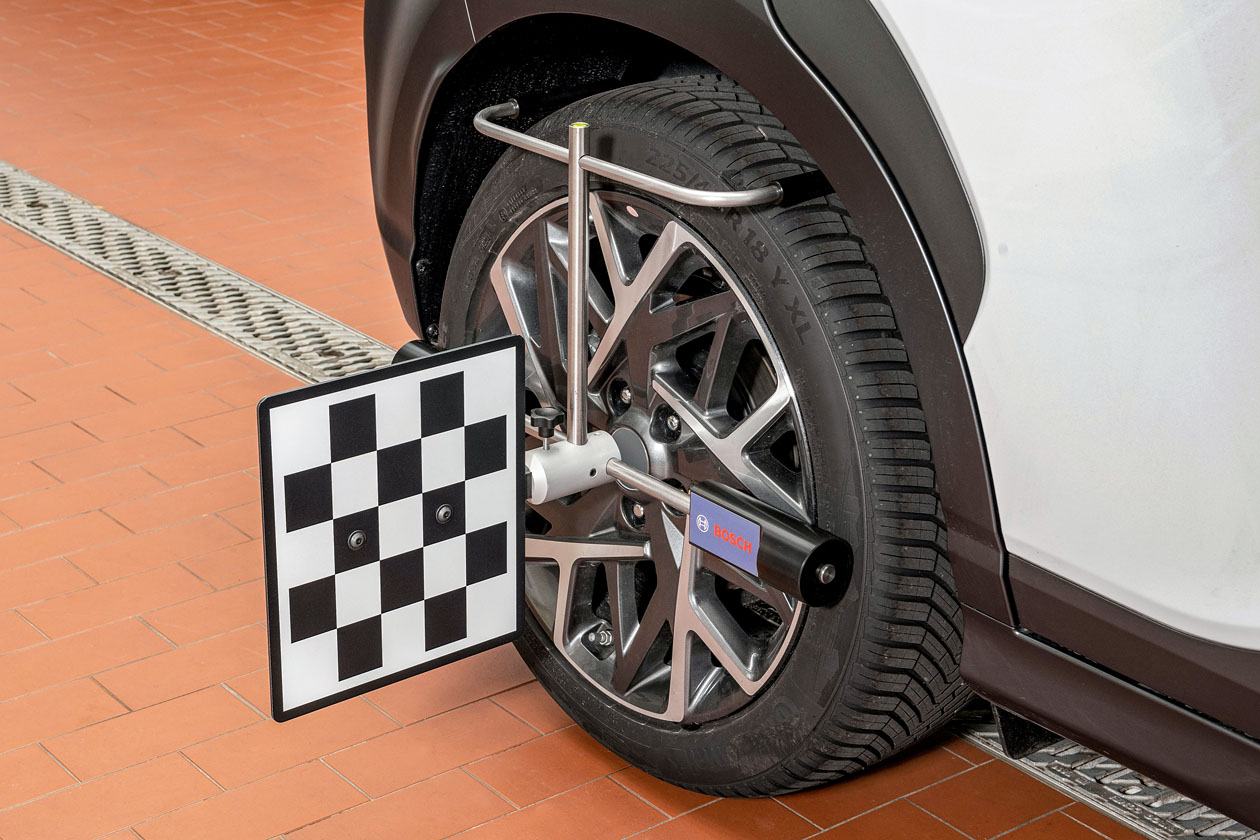

Нововведения, внедренные в DAS3000, позволяют сократить время настройки стенда для последующей калибровки на 30%. Этот результат обусловлен не только новыми функциями, но и оригинальными колесными зажимами. Их прочная рама оснащена гнездом для установки калибровочных мишеней и уровнем для точного центрирования на колесе. Два удерживающих рычага фиксируют раму на колесе, а перекладина со скользящими цилиндрами обеспечивает постоянный контакт с боковой поверхностью шины. Эти универсальные колесные зажимы можно использовать на колесах диаметром от 14 до 24 дюймов.
Новый понятный пользовательский интерфейс с интуитивным управлением повышает удобство использования и точность работы системы. Новое меню навигации, а также изменения в инструкции для пользователей стали отражением результатов исследований отзывов реальных пользователей — специалистов сети «Бош Авто Сервис». Процесс калибровки оптимизирован за счет графической анимации, отображающей текущее положение относительно мишеней, а также лучшего представления цифровых значений расстояний и позиционирования относительно осей автомобиля.
Одним из преимуществ DAS3000 также является его новый адаптер, который обеспечивает безопасный контакт с бампером. Этот измерительный прибор прикреплен к передней части калибровочной рамы. Адаптер имеет общую высоту 800 мм и покрыт мягкими резиновыми элементами, что позволяет устанавливать его прямо на бампер или переднюю часть автомобиля без риска повреждения кузова. Распорная пластина предназначена для выравнивания на плоских поверхностях, но ее также можно использовать на вертикальных подъемных устройствах. Новый адаптер позволяет значительно сократить время калибровки, особенно в случае настройки передней камеры на автомобилях Kia/Hyundai, Toyota, Mazda и MercedesBenz. Также легко поддаются калибровке передние радары на автомобилях Volkswagen Group, BMW и Nissan. У этих автомобилей бампер представляет собой четкую контрольную точку, в то время как расстояние до скрытых радарных датчиков для конкретного транспортного средства отображается программным обеспечением.
Управление системой осуществляется с помощью компьютера, на котором установлено ПО позиционирования Bosch ADAS и диагностического тестера Bosch KTS в сочетании с ПО ESI[tronic] 2.0 Online. Различные калибровочные мишени позволяют использовать DAS3000 для калибровки систем на всех распространенных марках автомобилей.

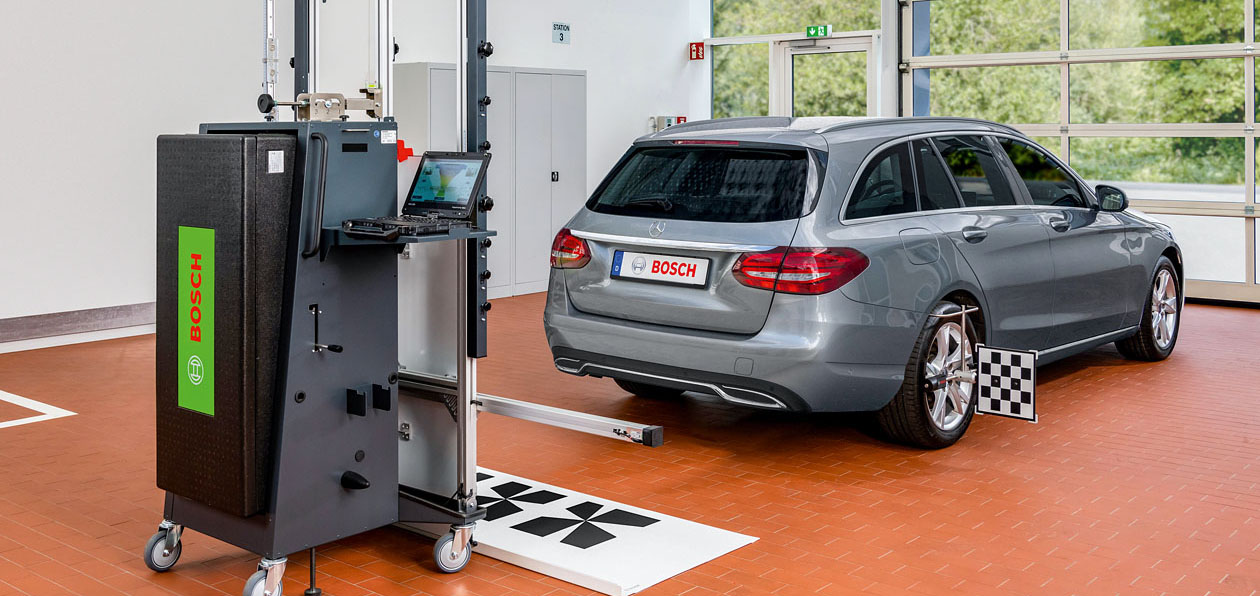

Перед началом калибровки автомобиль закатывается на ровную поверхность, после чего специалист «Бош Авто Сервис» проверяет давление в колесах, освобождает салон и багажник от посторонних предметов и груза, проверяет объем залитого топлива (если он составляет менее 90%, разницу компенсируют соответствующими грузами) и закрывает двери. При наличии в автомобиле пневмоподвески ее настройки сбрасываются до базовых значений. Далее выбираются и устанавливаются на стенд калибровочные мишени, подходящие для данной модели авто. Аккумулятор автомобиля подключается к зарядному устройству Bosch, а к диагностическому разъему типа OBD подсоединяется сканер серии KTS. Автомобиль идентифицируется в ПО ESI[tronic], после чего все системы проверяются на наличие ошибок. Перед началом калибровки мишени центрируются согласно инструкциям, предоставляемым программным обеспечением.
После этого запускается программа позиционирования Bosch ADAS, указывается VIN‑номер автомобиля и выбирается тип систем, которые нужно откалибровать, например фронтальные камеры. Далее указывается контрольная точка для измерения расстояния, например левое переднее колесо, и вводится необходимое значение в миллиметрах, указанное в инструкции по настройке для данной модели автомобиля.
Руководствуясь подсказками на экране компьютера, механик закрепляет универсальный зажим с мишенью сначала на левом переднем колесе, а потом и на правом заднем. Затем необходимо удостовериться, что камеры стенда видят обе закрепленные мишени, после чего можно будет переместить мишень с левого переднего колеса на левое заднее. После этого будут собраны все данные, необходимые для позиционирования стенда. Далее специалист «Бош Авто Сервис» выставляет стенд DAS3000, руководствуясь визуальными подсказками на экране, отображающими смещение как в миллиметрах, так и в градусах. В ПО ESI[tronic] вводятся правильные значения высоты и проводится калибровка фронтальной камеры. Завершается процедура распечаткой данных о положении калибровочного стенда. После этого можно будет приступать к калибровке фронтального радара.
