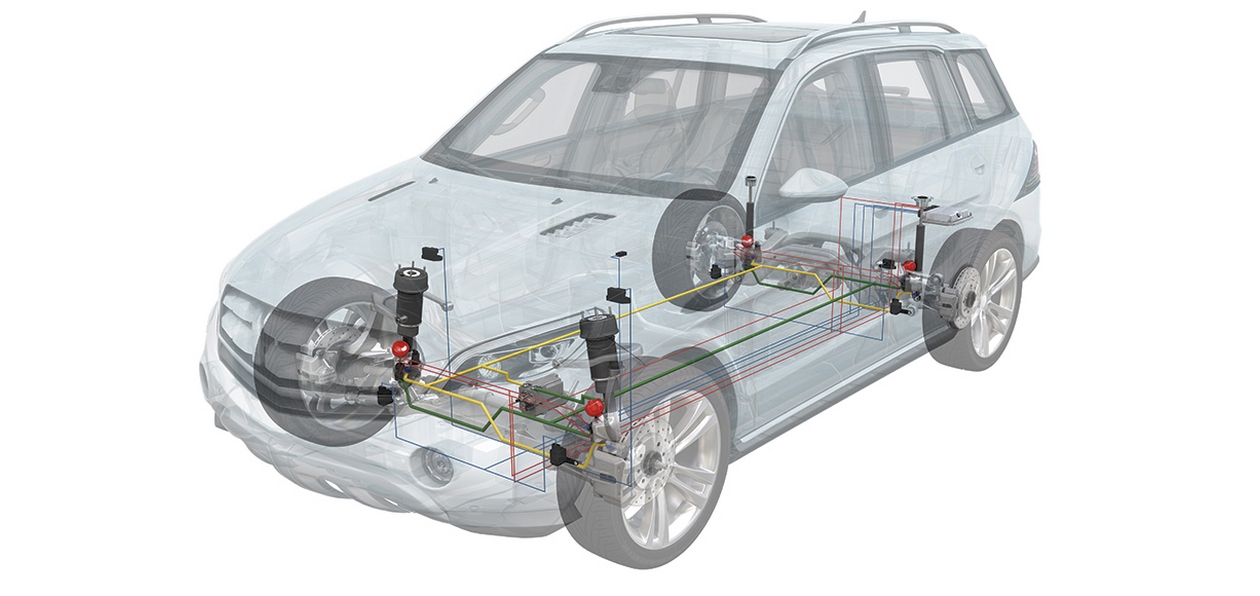

Электронно-управляемые амортизаторы: для чего они нужны и как работают

Электронно-управляемые амортизаторы: для чего они нужны и как работают

От истоков



Как говорит технический словарь, амортизатор — это демпфирующий элемент, предназначенный для гашения колебаний. В автомобиле — колебаний кузова, вызванных работой упругих элементов подвески: листовых рессор или пружин.





Необходимость демпфирования подвески стала очевидна уже создателям первых автомобилей, и на самой заре автомобилестроения были сконструированы первые амортизаторы. Это были полностью механические конструкции, в виде двух соединенных рычагов, у которых в месте сопряжения располагался пакет из сжатых пружинами круглых дисков (как в сцеплении), которые проворачивались относительно друг-друга и гасили раскачку кузова. Такая система существует и по сей день на различных образцах военной техники, но на автомобилях с конца 20-х — начала 30-х годов появляются и начинают применяться гидравлические амортизаторы, которые, постоянно подвергаясь различным конструктивным изменениям и доработкам, дожили и до настоящего времени.





На сегодняшний день в автомобилестроении используется пять основных конструктивных типов амортизаторов. Это классический двухтрубный гидравлический (он же «масляный»), однотрубный гидравлический с газовым подпором (он же «газовый»), а также двухтрубный «газовый», «газо-масляный» (действующим веществом здесь является как масло, так и газ), и однотрубный «газовый» с выносной камерой. Как говорится, есть из чего выбирать — и автоконструкторам, и автовладельцам-«тюнингистам». Но остается одно «но»...



Два полюса проблемы



Такое свойство подвески как «жесткость» задается комбинацией упругих элементов (пружин) и амортизаторов, а также отчасти механических демпферов — сайлентблоков. (Пневматические подвески в данном материале рассматривать не будем — это тема для отдельного разговора.) Всегда упругость пружин и жесткость амортизаторов подбираются совместно. В зависимости от класса автомобиля, подвеска может быть сконструирована как более «мягкая» или более «жесткая», получив весь набор присущих своему типу достоинств и недостатков.





«Мягкая» подвеска хорошо поглощает дорожный рельеф, обеспечивая плавность и комфорт езды, но проигрывает «жесткой» при скоростном маневрировании и при разгоне-торможении. «Жесткая», в свою очередь, лучше показывает себя на скоростях на ровном асфальте, здесь меньше кренов и раскачки кузова, «приседаний» и «клевков» при резком разгоне и торможении, но уступает «мягкой» в комфорте на неровной дороге, передавая на кузов толчки от каждой ямки. Немалую роль играет и загруженность автомобиля, в зависимости от которой изменяется и работа подвески



Не случайно так развит рынок различных «тюнинговых» пружин и амортизаторов, позволяющих доработать штатную подвеску под свой вкус. Но в серийных автомобилях конструкторы вынуждены искать компромисс между комфортом и управляемостью, «мягкостью» и «жесткостью» подвески. Только возможно ли вообще соединить этих антагонистов в одной подвеске и угодить всем — и степенному буржуа, неспешно едущему с семьей за город, и молодому «драйверу», желающему прописывать скоростные виражи на хайвеях?



Электронное решение



Так как жесткость подвески определяют два элемента — пружины и амортизаторы, то варьировать ее можно либо изменяя упругость пружин, либо жесткость амортизаторов. Но поскольку человечество пока не научилось управлять свойствами металлов, то конструкторы взялись за амортизатор.





Изменять его жесткость можно тремя способами: варьировать сечение перепускных отверстий, через которое перекачивается масло, изменять вязкость самой рабочей жидкости, варьировать давление газового подпора. По такому принципу всегда разрабатывались и обычные амортизаторы, но они получали заданные свойства «раз и навсегда» и изменять их было невозможно. Были предложены варианты механических систем подстройки жесткости (они доступны и теперь в качестве «тюнинговых»), но для изменения режимов здесь требуется остановка автомобиля и ручная регулировка, и ни о какой гибкости, широкой вариативности, автоматическом и комфортном управлении тут речи нет. А ведь условия движения, дорожный рельеф, по которому перемещается автомобиль, могут меняться очень быстро! И здесь на помощь пришла электроника.





Заметим, что в мире автостроения электронно-управляемые амортизаторы давно не являются новинкой и начали серийно применяться с начала нулевых годов. Поначалу такие элементы были доступны только на автомобилях премиум-класса, однако к настоящему времени, как и все высокотехнологичные изделия, электронно-управляемые амортизаторы постепенно «демократизировались», становясь все более доступными и находя применение на массовых моделях среднего ценового сегмента. На сегодняшний день электронно-управляемые амортизаторы есть в портфолио у многих брендов с мировым именем, таких как Bilstein, Delphi, Kayaba, Koni, Monroe и др. Кстати интересно, что создавая «электронные амортизаторы», разные производители выбирают для управления им один из трех параметров, задающих характеристики и работают именно с ним.





Одним из последних автомобилей российского рынка, получившим электронно-управляемые амортизаторы, стал новый Skoda Superb. Тест-драйв этой модели можно прочитать ЗДЕСЬ.



Например, компания Delphi решила пойти путем изменения вязкости рабочей жидкости, разработав технологию MRC (Magnetic Ride Control — магнитный контроль перемещения). Здесь в амортизатор заправляется особая магнито-реологическая жидкость, способная менять свою вязкость под воздействием электромагнитного поля, которое генерирует встроенный в поршень амортизатора электромагнит, управляемый через контроллер. Такая система обеспечивает самую широкую вариативность, плавность и скорость реакции, при этом технически очень проста и надежна, поскольку не имеет ни компрессоров, ни сервоприводов, ни систем клапанов. За подобными амортизаторами конструкторы прочат будущее, однако пока что не удается решить вопрос ресурса магнитной жидкости и ее довольно высокой стоимости.





Другую технологию разрабатывают конструкторы Monroe (один из брендов компании Tenneco). Здесь используется система управления жесткостью посредством изменения перепускания рабочей жидкости в амортизаторе, которая регулируется изменяющим сопротивление электромагнитным клапаном. Он управляется либо вручную водителем, выбирающим соответствующий режим в автомобиле, либо автоматически электронными «мозгами» автомобиля, получающим сигналы от группы датчиков, на основе которого рассчитывает и посылает свой командный сигнал на клапан. Информация с датчиков приходит с частотой 500 сигналов в секунду, благодаря чему реакция подвески оказывается практически мгновенной.



Такая система, получившая фирменное название CVSA, на сегодняшний день имеет уже несколько разновидностей, отличающихся по конструкции и функциональности. Наиболее простым вариантом выступает однотрубный или двухтрубный амортизатор с двумя режимами работы клапана, позволяющий выбрать для подвески «комфортный» или «спортивный» режим. Это может быть сделано как вручную переключением кнопки в салоне, либо автоматически.





Больше возможностей и больше режимов настройки предлагают «семейства» CVSAe - система с внешним гибридным клапаном и трехтрубным амортизатором, CVSAi – постоянно регулируемая подвеска с внутренним гибридным клапаном и однотрубным или двухтрубным амортизатором и CVSA2 – с двойными клапанами и однотрубным амортизатором. Вершиной линейки выступают «семейства» CVSA2/Kinetic с однотрубными амортизаторами, где к двойному клапану добавлена функция управления креном, а также ACOCAR – полностью активная система с однотрубными амортизаторами, обеспечивающая, как заявляет производитель, полный контроль положения кузова. При этом, обе системы, CVSA2/Kinetic и ACOCAR позволяют исключить из подвески поперечную балку, уменьшив тем самым массу автомобиля.



Каков итог?



На горизонте у электронно-управляемых амортизаторов, очевидно, только светлое будущее и прогресс. Ведь все, что делает нашу жизнь комфортнее и безопаснее, всегда получает развитие. Трудно представить себе, что вдруг остановится распространение автоматических трансмиссий, застопорится оснащаемость климат-контролем и мультимедиа, инженеры бросят работу над системами безопасности. Список можно продолжать и в него входят электронно-управляемые амортизаторы.
