Тест разветвителей в гнездо прикуривателя: Airline ASP-2U-11, Alca Multistecker, AVS CS-220U, Intego C-07, Neoline Quatro

Тест разветвителей в гнездо прикуривателя: Airline ASP-2U-11, Alca Multistecker, AVS CS-220U, Intego C-07, Neoline Quatro

Еще 15—20 лет назад прикуриватель в автомобиле служил лишь по своему прямому назначению, но сейчас, с развитием сферы автоаксессуаров и электроники, гнездо прикуривателя стало выступать в качестве «универсальной розетки» для подключения различных устройств.



И одного гнезда многим уже не хватает. Как, например, запустить одновременно видеорегистратор и навигатор либо смартфон с GPS, которые в активном режиме требуют постоянной подзарядки? Случается необходимость подключать компрессор или пылесос, подзарядить мобильный телефон, планшет или ноутбук, многие пользуются радар-детекторами и FM-трансмиттерами — одним словом, чем больше всяческих аксессуаров и гаджетов оказывается в пользовании, тем насущнее становится вопрос о том, как это все включать.



Очевидным решением здесь выступает прибор, подобный сетевому тройнику в розетку 220 В, — это разветвитель в гнездо прикуривателя, в котором от одного штатного гнезда выводится от двух до четырех аналогичных универсальных гнезд. Также стандартом последних нескольких лет стало выведение на разветвитель, помимо круглых розеток прикуривателя, еще и разъемов USB на 5 V, в которые можно подключить кабель мобильного устройства и подзаряжать его непосредственно от разветвителя, не покупая дополнительно автомобильное ЗУ.



На сегодняшний день на различных сетевых ресурсах, где продают электронику и автоаксессуары, насчитывается более 400 различных моделей разветвителей гнезда прикуривателя, предлагаемых под различными брендами и «но нейм». Средняя цена девайса — 300 руб.



В техническом плане все разветвители похожи друг на друга, конструктивно очень просты и относятся даже не к электронике, а к электрике. Тем не менее различия между изделиями и «индивидуальные особенности» тут имеются — и порой весьма существенные, которые прямо влияют на пользовательские качества и работоспособность устройства.



По исполнению корпуса разветвители бывают «монолитные», где штекер, подключаемый в гнездо прикуривателя, составляет одно целое с колодкой с розетками, в других же штекер соединен с колодкой шарниром либо шнуром, как в сетевых удлинителях. «Монолитные» разветвители по своей конструкции наиболее просты и надежны (нет движущихся частей и ломающихся проводов) и (при прочих равных условиях) наиболее дешевы. Однако в таком разветвителе нельзя направить розетки под другим углом, и в зависимости от того, где стоит прикуриватель, может получиться так, что розетки и все, что в них включено, расположатся неудобным образом и будут мешать. Кроме того, при такой конструкции высока механическая нагрузка на штатное гнездо прикуривателя, которому приходится удерживать сам разветвитель и все включенные в него штекеры-провода.



Большую «свободу для маневра» имеют разветвители с шарнирным соединением штекера, где колодку с розетками и выходящими из них проводами включенных устройств можно отклонить и направить так, чтобы было максимально удобно. Еще больше «пространства» дают разветвители, в которых штекер соединяется с колодкой через шнур, что позволяет располагать колодку с розетками на расстоянии от штатного гнезда прикуривателя, выбрав наиболее подходящее место. Такие разветвители оказываются незаменимы в автомобилях, где прикуриватель установлен каким-нибудь странным и неудобным образом, например между передними креслами или далеко в глубине пепельницы внизу передней панели. Механическая нагрузка на штатное гнездо здесь наименьшая.



Важная пользовательская характеристика — это максимальная суммарная нагрузка, которую поддерживает разветвитель. Здесь наиболее распространенными являются модели с максимальной нагрузкой в 5, 8, 10 и 15 А. Поэтому если планируется подключение к разветвителю мощных потребителей, таких как компрессор, пылесос, кипятильник, обогреватель сидений и т. п., то понадобится разветвитель не ниже 10 А.



Еще один момент — сила тока у USB-выходов. На сегодня в разветвители устанавливают USB либо со стандартной силой тока в 500 мА (как на плате ПК), либо «усиленные», поддерживающие нагрузку в 1 или 2 А. Здесь стоит иметь в виду, что стандартные USB на 500 мА позволяют только подзаряжать смартфон или планшет, когда он находится в режиме ожидания. Но при активном пользовании, например в режиме включенной GPS-навигации, при просмотре видео или интернет-серфинге, тока в 0,5 А (а для планшетов и в 1 А) будет недостаточно, и батарея устройства будет постепенно разряжаться. При этом у больших планшетов с диагональю 10 дюймов, работающих в активном режиме, не «потянет» в полной мере зарядку и порт на 2 А. Возможно, в ближайшем будущем на разветвителях и появятся еще более «усиленные» USB с силой тока в 3 или 5 А, но сегодня для особо «прожорливой» электроники придется все-таки покупать мощное автомобильное ЗУ с подключением в круглую розетку.



И наконец, нельзя забывать про общее качество исполнения разветвителя, его корпуса, гнезд, штекера, сочленений проводов, и от покупки «хлипких» и откровенно дешевых изделий лучше отказаться. Напомним, что прикуриватель в автомобиле является пожароопасным элементом, вследствие неисправностей которого происходят замыкания и возгорания проводки. Поэтому разветвитель обязательно должен иметь свой собственный предохранитель, контакт штекера в штатном гнезде должен быть плотным и надежным.

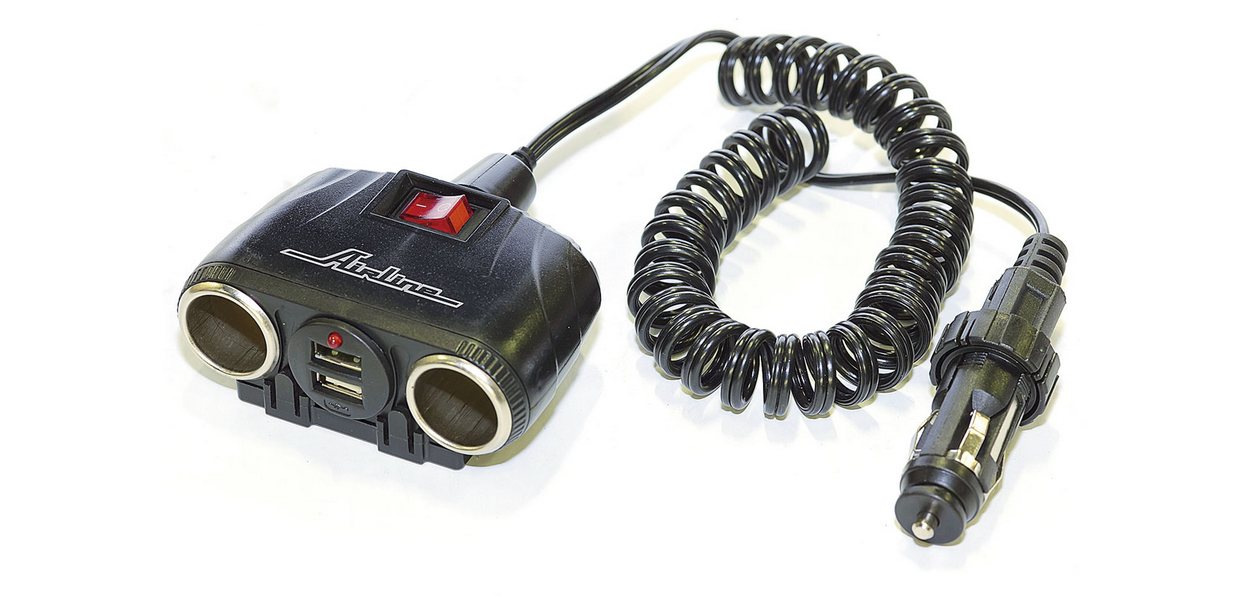

Airline ASP-2U-11



Разветвитель на две круглые розетки и два выхода USB. Штекер соединен с колодкой через витой шнур, который можно растянуть примерно до 2 м. На корпусе колодки есть собственный выключатель, также в комплект входит посадочная площадка-держатель с клеевым крепежом, которую можно установить в удобном месте салона (например, под торпедо), а сам разветвитель ставить и снимать с нее по мере надобности. Штекер имеет четыре боковых контакта, которые раздвигаются и фиксируются в штатном гнезде гайкой-распоркой. Длина штекера — 70 мм, что позволит включить даже в самое нестандартное по исполнению или расположению штатное гнездо.



Качество исполнения круглых розеток (глубина — 32 мм) вполне достойное — боковые контакты-гильзы имеют стенки из металла толщиной около 1 мм, вполне надежно выглядят и центральные контакты, залитые термостойким материалом. Правда, размеры центральных контактов невелики — около 5 мм в диаметре, что при перекосе штекера может ухудшить контакт и вызвать искрение, нагрев и даже «скачок» нагрузки.



Заявленная максимальная нагрузка круглых розеток — 10 А, но внутри штекера установлен предохранитель на 8 А, который при испытаниях почему-то выдерживал нагрузку до 12 А.



Выходы USB, по нашим замерам, поддерживают суммарную нагрузку до 1 А, что и подтвердилось при осмотре платы внутри корпуса, имеющей 1-амперное реле-контроллер.



Что касается качества пайки и монтажа компонентов, то их исполнение выглядит весьма достойно. Преобладает машинная пайка, и только в разводке к гнездам присутствует ручная пайка, но сделана она аккуратно и профессионально.



Alca Multistecker



Разветвитель в корпусе «монолитной» конструкции, где штекер составляет единое целое с колодкой, относительно которой установлен под углом около 30 градусов. Длина штекера — 50 мм, две боковые контактные пластины. Заданный наклон штекера позволяет проводить небольшую регулировку направления проводов включенных в разветвитель устройств, вращая его в гнезде прикуривателя. Число выходов в колодке относительно невелико — всего одна круглая розетка, аналогичная стандартной прикуривателя, и два выхода USB. Исполнение круглой розетки вполне качественное — центральный контакт достаточно широкий и сделан из металла, боковой контакт-гильза гнезда также имеет относительно толстую (около 1 мм) металлическую стенку. Внутри гнезда — синяя диодная подсветка. Глубина розетки — 35 мм.



Наибольшая нагрузка, которую поддерживает разветвитель, заявленная на упаковке, составляет 15 А (что является наибольшим значением для разветвителей, поскольку это максимум, на который рассчитан и штатный прикуриватель у большинства автомобилей). Заявленную нагрузку разветвитель выдержал, осилив подключение мощного автокомпрессора. Нагрева корпуса разветвителя и штатного гнезда прикуривателя не обнаружилось, не отмечалось никаких характерных запахов горелой изоляции. Предохранитель (расположен в штекере, 15 А) также остался цел.



О максимальной нагрузке для выходов USB в описании ничего не сказано. Как показали проведенные нами замеры, выходы USB «тянут» нагрузку даже выше 2 А. Что и неудивительно — внутри корпуса обнаружилась мощная плата на 4 А! Правда, нагрузку в 4 А разветвитель может держать лишь короткое время — наступает перегрев и срабатывает реле.



На самой схеме обнаруживается сплошь ручная пайка, местами очень грубая и неаккуратная. Монтаж компонентов на плату также выполнен «на глазок» — например, ножки конденсаторов запаяны неравномерно, и конденсаторы стоят попросту криво. Кончики ножек оставлены как есть и не срезаны. Правда, пайка довольно мощная — олова тут не жалели.



AVS CS-220U



Разветвитель-«удлинитель», где колодка с розетками соединена со штекером, подключаемым в гнездо прикуривателя через шнур (длина 65 см). На колодке размещены две круглые розетки и два выхода USB. Подсветки гнезд нет. Длина штекера — 50 мм, два боковых лепестковых контакта.



Исполнение круглых гнезд выглядит весьма сомнительно — стенки боковых контактов-гильз выполнены из очень тонкого металла, еще более тонкий металл у центральных контактов, выглядящий как фольга, наклеенная на плату, которую видно на дне гнезда. (Глубина гнезда — 33 мм.) При этом буквально после двух-трех включений/отключений штекеров «проверочного» компрессора на стенках гильз появились отчетливые царапины.



Максимальная нагрузка, которую выдерживает разветвитель при подключении в круглые розетки, в описании не указывается. Проведя испытания мощным компрессором, мы установили, что устройство выдержало нагрузку в 15 А, и вполне уверенно — никакого нагрева корпуса и гнезд, а также характерного запаха «горелой проводки» не обнаружилось. Но когда мы решили посмотреть на состояние и параметры плавкого предохранителя, наличие которого указывается на упаковке, то никакого предохранителя не нашли — просто подпружиненный контакт!



Максимальная нагрузка USB-входов заявлена в 1 и 2,1 А, что обозначено над каждым из портов. И это, по нашим измерениям, соответствует действительности, что подтверждает и обнаруженная внутри корпуса «усиленная» плата USB на 3 А.



При вскрытии видна в основном ручная пайка — как в разводке к гнездам, так и на плате. Пайка местами не особо аккуратная, с заметной «наплавкой». На плате, судя по внешнему виду, присутствует и пайка машинная — порты USB пропаяны равномерно и чисто, как под копирку.



Разветвитель на две круглые розетки и один выход USB. Штекер соединяется с колодкой посредством шарнира, позволяющего поворачивать ее на угол до 90 градусов, что, вкупе с возможностью вращать штекер в гнезде прикуривателя, дает возможность направить провода наиболее удобным образом. Длина штекера — 50 мм, два боковых контакта. Разработчики, видимо, старались создать «дружественное юзабилити», осветив на разветвителе все что можно: круглые гнезда имеют внутри синюю подсветку, которая в виде дорожки проходит и вдоль каждого гнезда по корпусу, также светодиод расположен и под разъемом USB.



Исполнение круглых розеток (глубина — 35 мм) не производит впечатления надежности и долговечности. Центральный контакт достаточно широкий, но сделан из очень тонкого металла, практически фольги, наклеенной на плату, которую видно внутри гнезда. Не многим толще и прочнее оказываются и стенки бокового контакта-гильзы. И уже буквально после трех-четырех включений/отключений штекера (компрессора) на стенках розеток появились заметные царапины. При этом гнезда очень тугие, и включение/отключение штекеров разных устройств тут потребовало заметных усилий.



Заявленная в описании на упаковке максимальная нагрузка разветвителя составляет 5 А, однако внутри штекера мы обнаружили предохранитель на 10 А. И 10-амперную нагрузку разветвитель выдержал, но при выключении потребителя выявился сильный нагрев корпуса и гнезд, а также характерный запах горящей проводки.



Сила тока в USB-выходе указывается стандартная — 500 мА. Что и подтвердили наши испытания и вскрытие корпуса, где установлена стандартная плата на 0,5 А.



Также внутри корпуса мы нашли полностью ручную пайку — как на плате, так и в разводке к гнездам. Но пайка аккуратная и чистая, без «наплавлений», монтаж компонентов на плату и разводка сделаны достаточно профессионально.



Neoline Quatro



Штекер и колодка с розетками соединяются через шнур длиной один метр, что дает возможность размещать колодку в наиболее удобном месте салона. На колодке две круглые розетки и два выхода USB. Из подсветки — только один синий светодиод над портами USB, чего, впрочем, вполне достаточно. Но при этом на корпусе есть выключатель, также в комплекте идет специальный держатель с клейкой основой, который можно прикрепить в нужном месте салона и затем устанавливать в него колодку разветвителя. Штекер (50 мм) имеет четыре боковые контактные пластины, которые распираются фиксатором-гайкой, не позволяя штекеру случайно выдернуться из гнезда прикуривателя и обеспечивая более плотный и надежный контакт. Идея отличная, но с реализацией есть проблемы — гайка ходит по резьбе туго и со скрипом, «поймать» заход резьбы получается только с нескольких попыток.



Исполнение круглых гнезд и материалы выглядят убедительно — толстые боковые стенки и столь же прочные центральные контакты, залитые термостойким материалом. Глубина гнезда — 32 мм. Единственный спорный момент — по размеру центральные контакты очень невелики (около 5 мм в диаметре), что при случайном перекосе подключенного в гнездо штекера может ухудшить контакт и вызвать искрение, перегрев и т. д., вплоть до «броска» нагрузки.



Максимальная нагрузка разветвителя заявляется в 10 А, но внутри штекера оказался предохранитель на 6 А. Под нагрузкой предохранитель выдержал 8 А (что также вызывает вопросы), а на 10 А благополучно сгорел. При этом наблюдался небольшой нагрев корпуса и гнезд.



Для выходов USB заявлен суммарный ток потребления в 2 А. Но во время наших замеров такая нагрузка выдерживалась лишь очень короткое время, и почти сразу срабатывало реле-контроллер, что объяснилось при вскрытии корпуса — внутри мы нашли стандартную USB-плату на 0,5 А.



Без ручной пайки местами (в разводке) не обошлось, но ее качество на высоте — пайка аккуратная и близка к машинной. В целом по реализации схема выглядит вполне достойно выполненной и продуманной.





На морозе



Фирменный тест журнала «Движок» — заморозка на 24 часа в криогенной камере при температуре -40 ºС.



Для тех, у кого есть вопросы по поводу этого испытания, поясним: Россия — страна холодная, и в большинстве районов нашей необъятной территории в зимнее время температура очень легко может опуститься даже ниже чем «минус сорок по Цельсию». А поскольку, оставляя машину, мало кто забирает разветвитель прикуривателя на ночь домой, то есть полный смысл в таком тестировании. Что произойдет с девайсом, переночевавшим в условиях «русского мороза»?



Вполне ожидаемо не пострадал разветвитель Alca Multistecker, корпус которого имеет «монолитную» конструкцию и где просто физически нет никаких подвижных частей и внешних проводов.



А вот Intego C-07 не повезло — при попытке повернуть колодку, прямо в руках разломился шарнир, соединяющий корпус и штекер.



Досталось и разветвителям-«удлинителям» AVS CS-220U и Neoline Quatro, провода которых не выдержали холода. При изгибании у AVS провод треснул на выходе из штекера, а у Neoline на две части развалился и сам штекер, у которого отпал «хвостовик», куда входит провод.



Более морозостойким оказался провод Airline ASP-2U-11, который хоть и потерял свою эластичность, но при изгибании нигде не сломался и не потрескался, оплетка и входы провода в штекер и колодку остались целы.







Подводим итоги



Все протестированные разветвители объединяет одно — подход разработчиков и производителей как к бюджетному аксессуару, где нужно сэкономить на всем: инжиниринге, материалах, компонентах, монтаже. К сожалению, среди испытанных образцов не нашлось такого, который бы произвел впечатление однозначно «цельного» — конструктивно продуманного и качественно выполненного изделия. Впрочем, и откровенной «дешевкой» ни одну из моделей назвать тоже нельзя — те или иные привлекательные потребительские качества нашлись в каждом из разветвителей.
